OptiFresh (Bean) NG 2.0

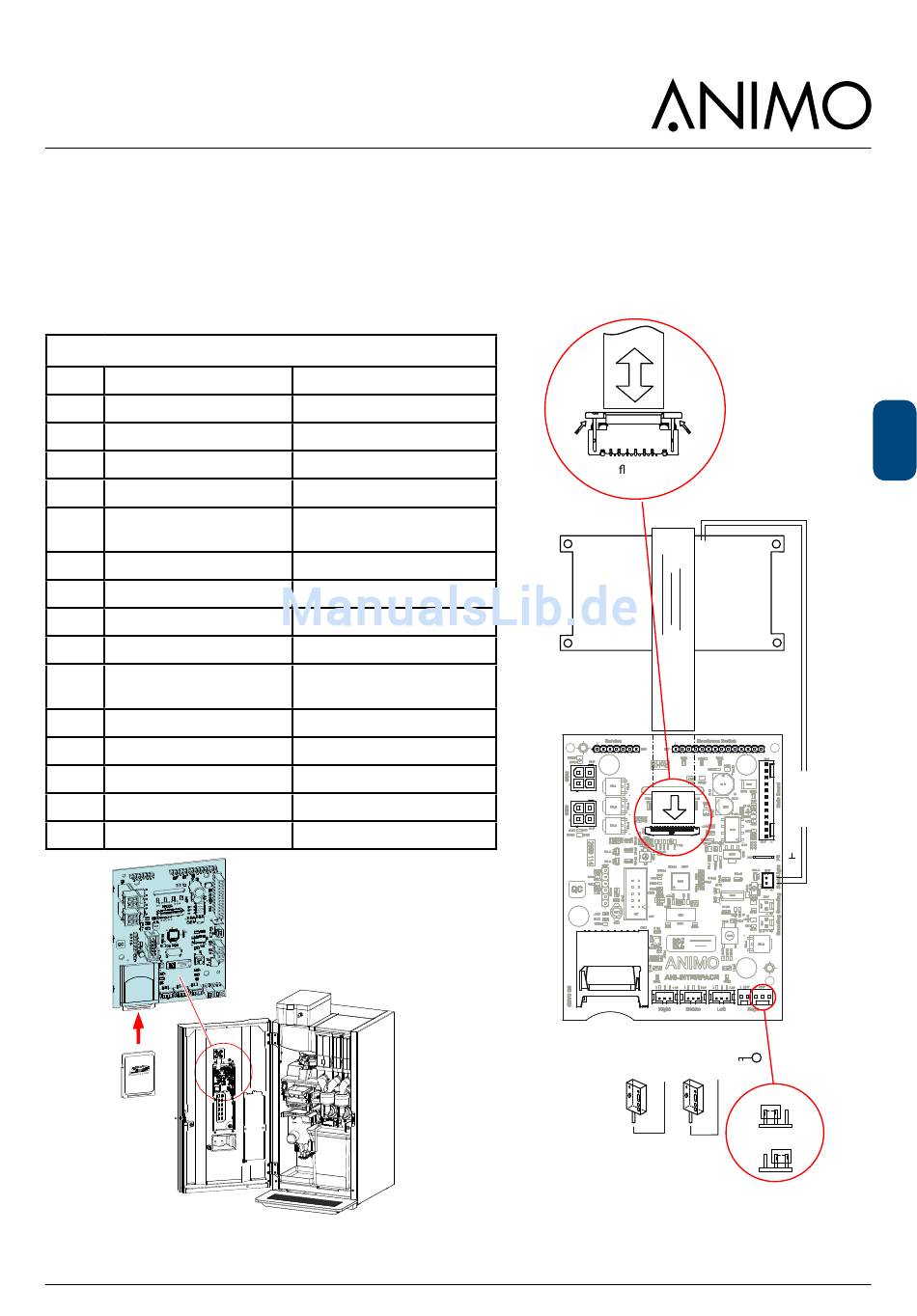

9.2 Schnittstelle / Display
Die Schnittstelle verbindet alle Komponenten, die sich
in und auf der Tür befinden und ist über ein Kabel mit
der Hauptsteuerung verbunden.
9.2.1 Anschlüsse
Schnittstelle & Display
Konn
J100
Hauptsteuerung
J101
Frontmembranpanele
J102
Service Membranpanele
J103
Schlüsselschalter
J104
Jumper Position A-B
J105
Display Anschluss
J106
RGB LED
J107
RGB LED
J108
-
J109
Display Hintergrundbe-
leuchtung
J110
-
J112
Tasse Sensor links
J113
Tasse Sensor mitten
J114
Tasse Sensor rechts
J200
SD Kartenhalter
2016/01 Rev. 0.0
Bemerkungen
A = Tasse Sensor; nein
B = Tasse Sensor; ja
Siehe Ausbauanleitung Abb.
nicht in Gebrauch
nicht in Gebrauch
Kaffee auslauf
Heiss Wasser auslauf
Zuerst auf-
schließen!
LCD achband
stecker
J102
Service
tasten
J106
RGB
LED
J107
RGB
LED
J200
SD KARTE
Rechts
89
Zuerst auf-
schließen!
Back Light LCD
LCD
J105
J101
Display
Membran-
schalter
J100
Haubt
Platine
J109
Back
Light
LCD
J114
J112
J103
Tasse
Cup
Key
det.
det.
J104
Links
Jump
A
B
DE
