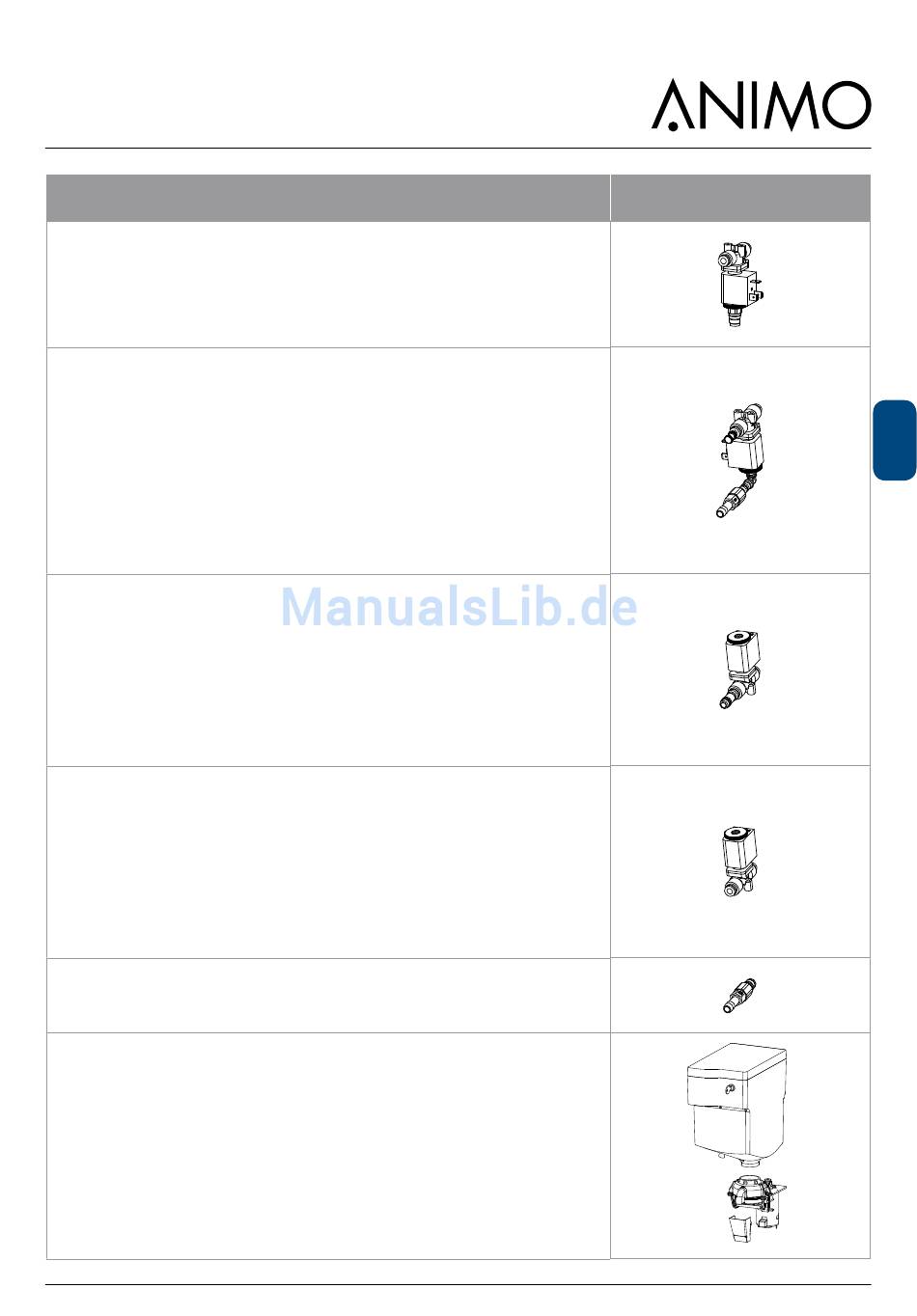

OptiBean /OptiBean XL
Komponente
Dosierventil Brühsystem DV1 [1000699]
Liefert dem Brühsystem Heißwasser mit 10 bar. Wenn das Ventil
belastet wird, öffnet sich die Heißwasserzufuhr zum Brühsystem.
Beim Schließen wird das Brühsystem belüftet.
Expansionswasser Ventil DV6 [1000699]
Überdruckventil 3 bar [1000734]
Dieses Ventil ist als NO-Ventil geschaltet. Wenn die Spule
nicht belastet wird, ist die Zufuhr zum Überdruckventil mit 3 bar
geöffnet. Wenn Kaffee zubereitet wird, schließt dieses Ventil das
Überdruckventil mit 3 bar, sodas die Pumpe einen Druck von
10 bar aufbauen kann. Nach der Kaffeezubereitung öffnet sich
dieses Ventil wieder und der überflüssige Wasserdruck wird in den
Restwasserauffangbehälter geleitet.
Dosierventil Mixersystem DV3 [1000699]
Beliefert das Mischersystem mit Heißwasser. Während der
Wasserdosierung wird ein Wasserdruck von 2 bar verwendet, der
durch den Druckreduzierer DR reduziert wurde. Das Ventil hat
einen Durchflussdurchmesser von 1,5 mm. Daraus entsteht bei
2 bar Zuführungsdruck eine Dosiergeschwindigkeit von 14 ml/s.
Wenn sich das Ventil schließt, wird der Zufuhrschlauch des
Mischersystems belüftet und läuft leer.
Dosierventil Heißwasser DV4 [1000699]
Beliefert die Heißwasserausgabe mit Heißwasser. Während der
Wasserdosierung wird ein Wasserdruck von 2 bar verwendet,
der durch den Druckreduzierer DR reduziert wurde. Das Ventil
hat einen Durchflussdurchmesser von 1,5 mm. Daraus entsteht
bei 2 bar Zuführungsdruck eine Dosiergeschwindigkeit von 14
ml/s. Wenn sich das Ventil schließt, wird der Zufuhrschlauch des
Mischers belüftet und läuft leer.
Überdruckventil 12 bar [1000735]
Überdruck sicherheit für Boiler
Die Kaffeemühle mahlt die Bohnen und füllt das Brühsystem mit
einer bestimmten Menge Kaffee. Siehe Kapitel 3.5 Kaffeemühle.
2015/09 Rev. 1.2
Kaffeemühle [1000665]
25
Abbildung
DE
