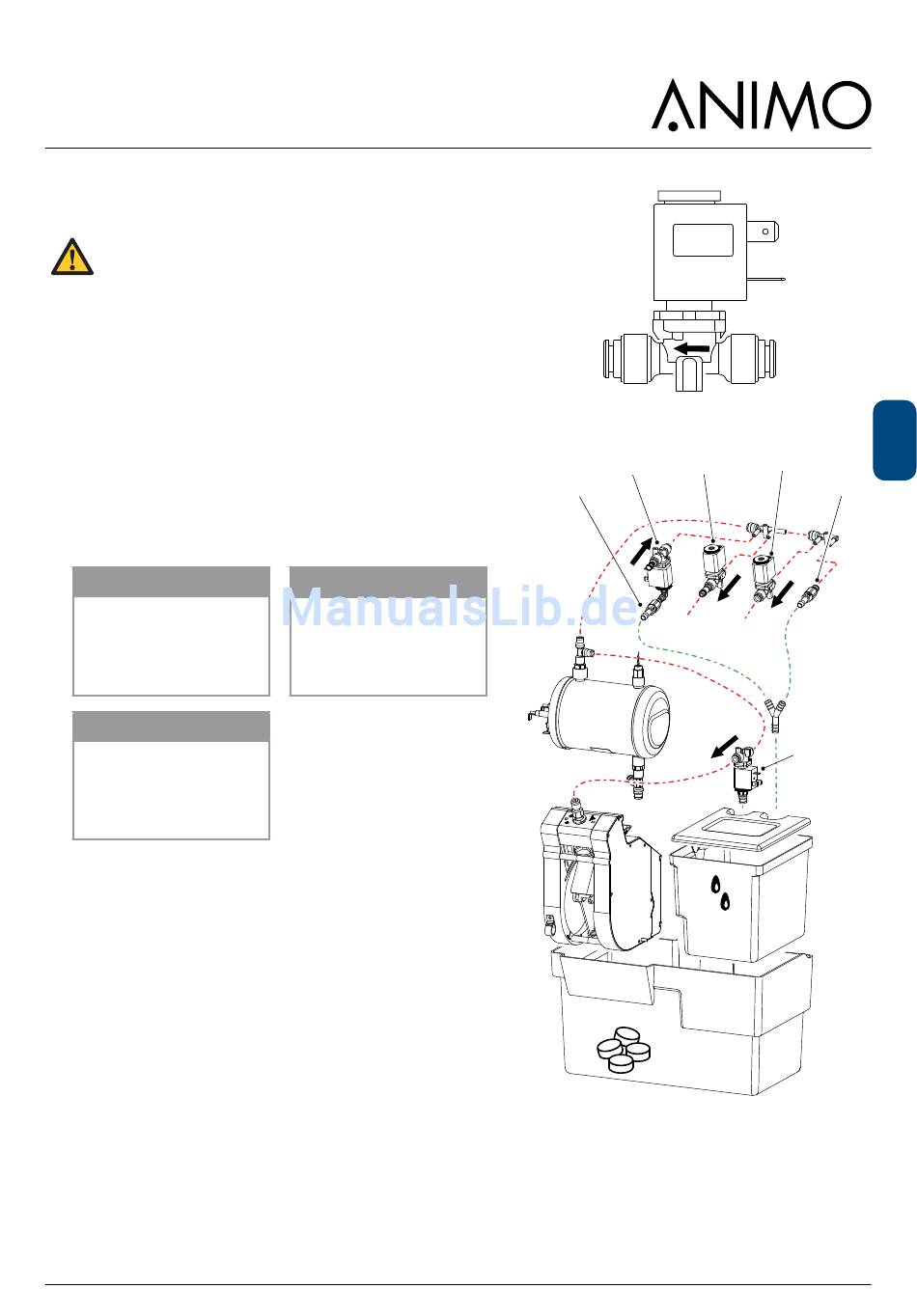

3.7.2 Ausbau / Austausch Ventile

WARNUNG
• Heisswasser Unter Druck! Komponenten wie
Ventile, Kupplungen, Stecker und Schläuche dürfen
nicht entfernt werden, bevor das Boilersystem
drucklos gemacht worden ist.
1. Aktivieren Sie das Menü zur Ausserbetriebnahme
im Servicemenü 2.14 Installation /
Ausserbetriebnahme und folgen Sie den
Anweisungen auf dem Display.
2. Um lediglich den Druck aus dem Boiler abzulassen,
muss der Zufuhr schlauch nicht gelöst werden. Enter
(v) drücken
Boiler leeren
Entferne Anschluss-
schlauch
Whlen Sie (V)
Stopp? Drcken X
Außer Betrieb
Entferne
Ablauf stopfen
Whlen sie (V)
Stopp? Drcke X
3. Halten Sie den Prozess an, Drücke x. Der Boiler ist
jetzt ohne Druck.
Dosierventile DV2, DV4 und DV6 sind durch
Entfernen der Rückwand erreichbar.
Abgabeventil DV1 ist durch Entfernen Sie die rechte
Seitenwand zu erreichen.
Entfernen Sie die Brühereinheit, so dass die Ventil
befestigungsschrauben sichtbar werden und gelöst
werden können. Entfernen Sie den Ventilschlauch
vom Boiler [1] und Brüher [2].
4. Entfernen Sie ein Ventil, durch Eindrucken des
äußeren Ring der Steckanschlüsse.
5. Ersetzen Sie das Ventil mit einem Reparierten oder
Neuen. Überprüfen Sie vorab die Flussrichtung der
Montage.
2015/09 Rev. 1.2
Außer Betrieb
Boiler
wird drucklos
Moment bitte
Brüher
43
OPV DV6
3bar
Mixer
[1]
Boiler
1,1 Ltr.
[2]
Restwasser pro Rezept:
• Kaffee
• Cappuccino
• Heisswasser
DV2 DV4 OPV
12bar
Heiss
wasser
DV1
2,3 Ltr.
7,6 Ltr.
ca. 16 ml
ca. 21 ml
ca. 5 ml
