USV Triton 100 – 200 kVA
3.4.3.1
Menu-, Informations- und Einstellungen
Über das Menü können Informationen zur Anlage abgerufen oder wichtige Pa-
rameter eingestellt werden. Bedeutend sind vor allem die aktuellen Betriebsin-
formationen und die im Fehlerfall vorliegenden Alarm-Codes und Listen.
Des Weiteren erfolgt über das Bedienpanel-Menü ein Großteil der Anlagen-
Bedienung wie zum Beispiel das Starten des INVERTERS oder das gezielte
umschalten in den BYPASS-Betrieb.
Der Anzeigebereich teilt sich generell in die unten dargestellten Zonen auf.

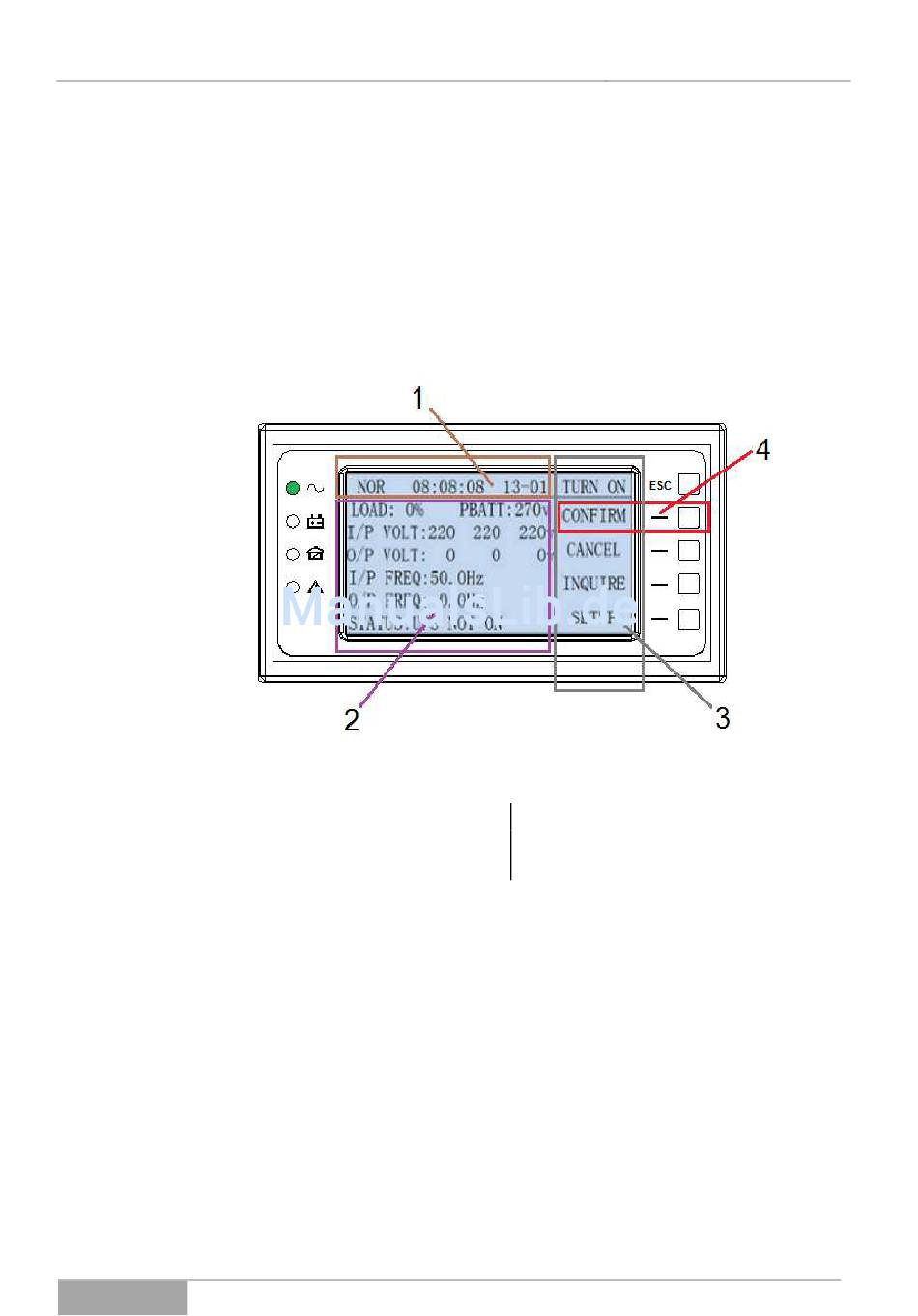

Abb. 3-15 Panel-/ Display-Informationen und Tastenzuordnung.
−
(1) Informationszeile;
−
(2) aktueller Anlagenstatus oder
Eingabebereich;
Der mit (1) gekennzeichnete Bereich ist lediglich eine Informationszeile die das
Datum und die Zeit angibt. Zudem wird hier die Anlagenkonfiguration angege-
ben (NOR: Normalbetrieb, PAR, ECO). Unter (2) erscheinen die aktuellen Sta-
tusdaten, Listen oder abgerufene Informationen, sowie die Eingabefelder zu den
Parameteränderungen bzw. Einstellungen der Anlage. Die rechte Spalte (3)
stellt den Menübereich dar, wobei die oberste Zeile (hier im Beispiel: TURN ON)
die aktuelle Aktion oder der Menü-Bereich angezeigt.
Die Bedienung, Auswahl oder Einstellungen erfolgen über das Tastenfeld. Hier-
bei ergibt sich eine wechselnde Zuordnung (4) und Auswahlmöglichkeit der Tas-
tenbelegung und des Menüs. Im oben dargestellten Beispiel kann das Anlaufen
(TURN ON) des Inverters bestätigt (CONFIRM) oder verworfen (CANCEL) wer-
den.
Im nachfolgenden werden die verschiedenen Menüs zur Bedienung, Auswahl
oder Einstellungen der Anlage näher betrachtet:
Serie: Triton
Gerätebeschreibung
−
(3) aktuelles Menü (Menübereich);
−
(4) Tastenzuordung (Taste <> aktueller
Menüpunkt);
33
