Effekta Triton Handbuch Seite 59

USV Triton 100 – 200 kVA

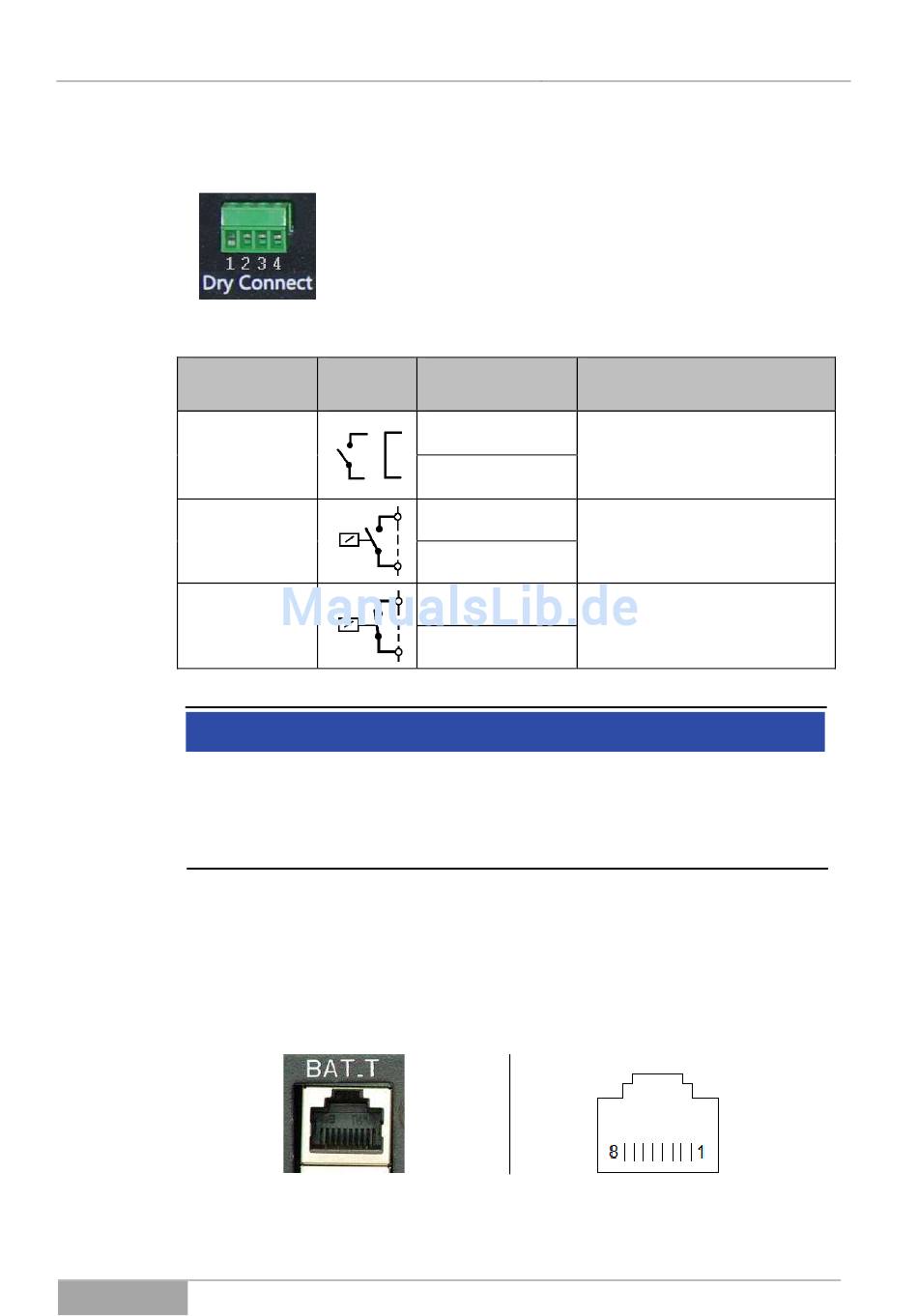

Die interne Signal-Schnittstelle (DRY CONTACT) der TRITON -Serie
Funktion:
GENERATOR
(Eingang)
BP_O
(Ausgang)
BP_S
(Ausgang)
Für die Anwendung der digitalen Signale kommen nur neutrale (netzisolierte)
Kontakte in Frage, die eine Spannung von min. 12 VDC und einen Strom von
min. 50 mA führen können. Empfohlen wird für den Anschluss der Signal-
schnittstelle ein Kabelquerschnitt von 0,25 mm² (AWG 23).
Schnittstelle des Temperatursensors
Die Belegung und Funktion der Signal-Schnittstelle (Temperatursensor) zeigt
die nachfolgende Tabelle. Dabei ist der Anschluss verschiedene Temperatur-
sensoren möglich.
Abb. 5-7 PIN-Belegung der BAT_T Schnittstelle (und Zählrichtung).
Serie: Triton
Die Schnittstelle dient im Wesentlichen zur Erfassung
zusätzlicher Eingangs-Signale. Des Weiteren steht eine
Hilfsspannung zur Signalerzeugung bereit.
Die nachfolgende Tabelle enthält die für den Anwender
möglichen Signale und Belegung:
Schalt- PIN, Anschluss:
verhalten
1, 12 V
2, GENERATOR
3, BP_O
GND (intern)
4, BP_S
GND (intern)
HINWEIS
Installation und Anschluss
Bemerkung:
Generatorquelle: Brücke oder
Kontakt geschlossen, wenn ein
Generator die Netzversorgung
übernimmt.
Rückspeisung (BACKFEED
PROTECTION) neutraler Kontakt,
Schließer, in Ruhe offen.
Rückspeisung (BACKFEED
PROTECTION) neutraler Kontakt,
Öffner, in Ruhe geschlossen.
59
