USV Triton 100 – 200 kVA
Aus diesem Grunde kann der Bypass separat an die Netz-Versorgung ange-
schlossen und abgesichert (F2) werden. Sollte hier der Fall eintreten, dass die
Eingangsversorgung zusammenbricht, übernimmt der Bypass die Verbraucher-
Versorgung (siehe Abb. 5-3).

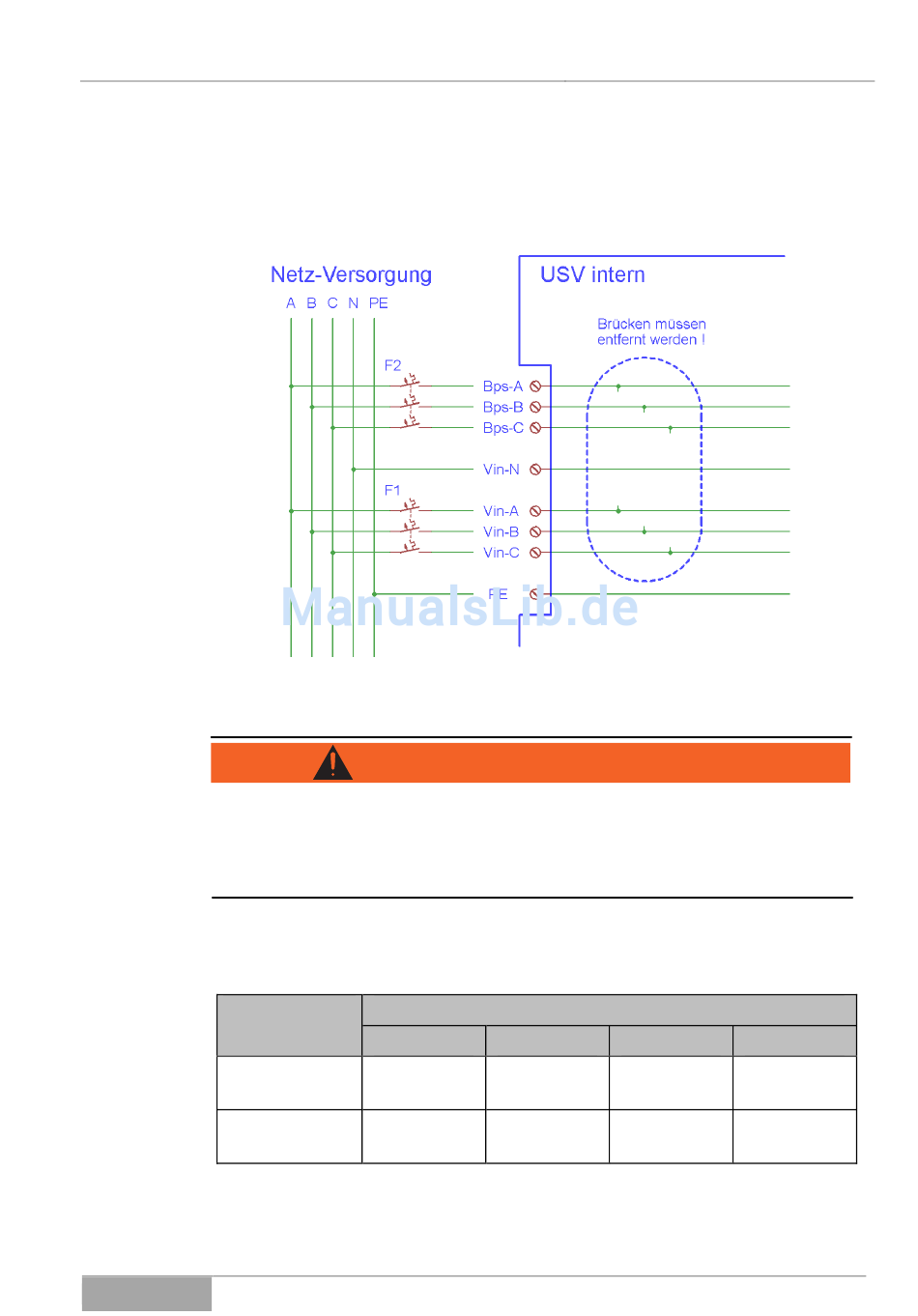

Abb. 5-3 Konfiguration „erhöhte Sicherheit" der USV-Anlage. .
Bevor sie eine Bypass-Versorgung anschließen, sind die internen Versorgungs-
brücken zwischen USV Eingang und USV-Bypass zu entfernen. Diese sind im
Auslieferungszustand immer eingebaut! Kontaktieren Sie in jedem Falle unse-
ren Service, um hierzu eine aktuelle Anleitung oder Informationen zu erhalten.
Die Daten zur separaten Bypass-Versorgung entnehmen sie der nachfolgen-
den Tabelle:
Eingangsseitige
Absicherung:
Leitungsschutz-
schalter (3xF1):
Kabelquer-
schnitt:
Genaue Angaben erhalten Sie hierzu durch unsere Service-Abteilungen.
Serie: Triton
WARNUNG!
Ausgangsleistung (USV-Typ):
100 kVA
120 kVA
200 A
200 A
5x95 mm²
5x120 mm²
Installation und Anschluss
160 kVA
200 kVA
315 A
400 A
5x150 mm²
5x240 mm²
52
