USV Triton 100 – 200 kVA
5.1.3
Rückspeiseschutz der USV
Die internationale Norm IEC 62040-1 zu „Allgemeinen Anforderungen und
Sicherheitsanforderungen an USV-Anlagen" gibt vor, dass ein Transfer von ge-
fährlichen Spannungen oder Energien ins Versorgungsnetz verhindern werden
muss, sofern keine Netz-Versorgung mehr besteht.
Hierzu ist vom Betreiber der USV-Anlage in der Netz-Versorgung eine Trenn-
vorrichtung zu installieren (siehe Abb. 5-4). Die Anforderungen an die Trennvor-
richtung sind jeweils die Stromfähigkeit im geschlossenen und die Isolationsfä-
higkeit im geöffneten Zustand einzuhalten.

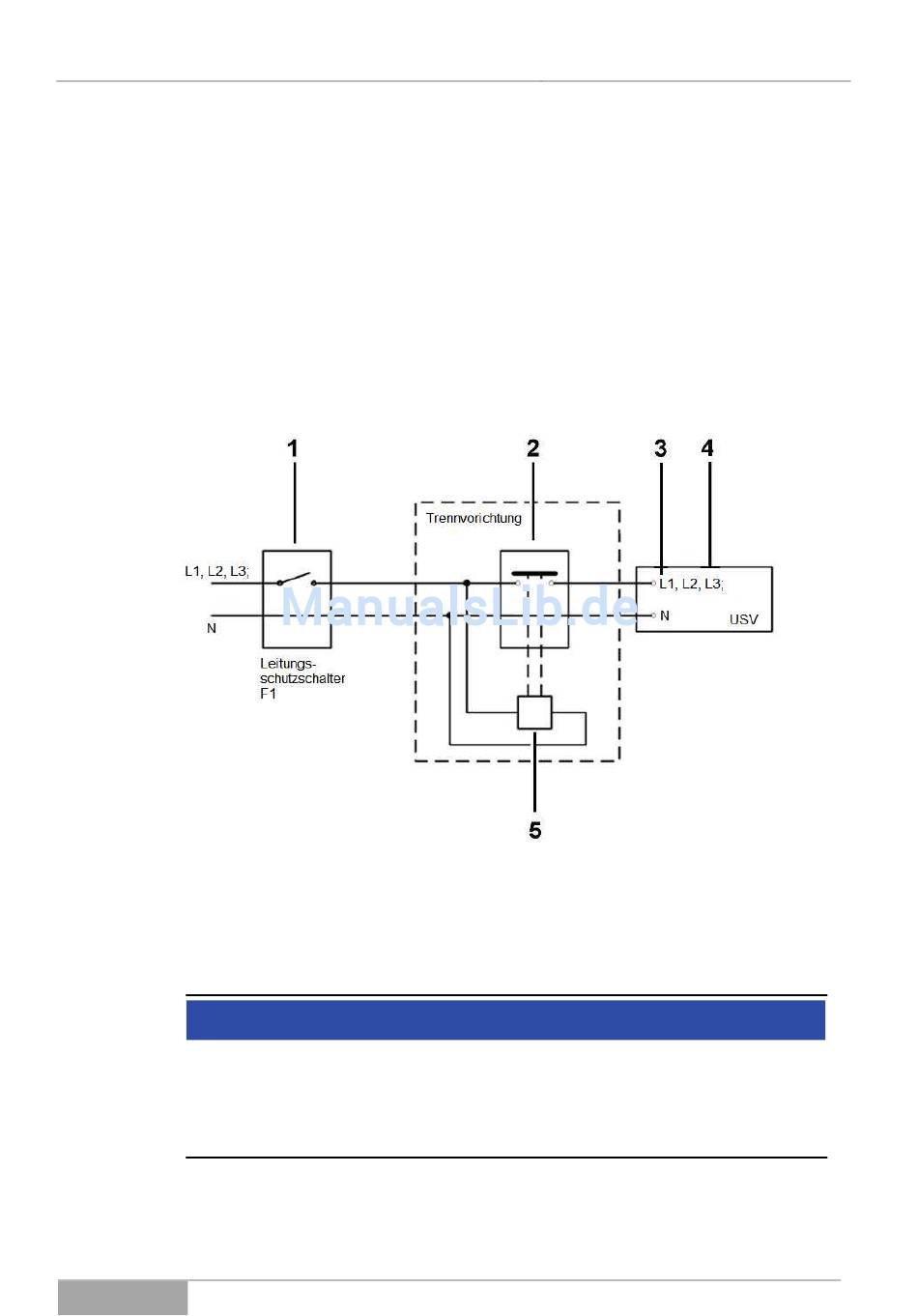

Abb. 5-4 Trennvorrichtung in der USV Netz-Versorgung (schematisch).
Sind mehrere USV-Einrichtungen parallel geschaltet, ist für jede USV eine se-
parate Trennvorrichtung vorzusehen.
Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungs-
schutzschaltern der Netz-Versorgung ist durchzuführen.
Serie: Triton
Installation und Anschluss
HINWEIS
(1) Leitungsschutzschalter F1;
(2) Trennschalter (Schütz);
(3) Netzeingang der USV;
(4) USV;
(5) Magnetspule des
Trennschalters;
53
