USV Triton 100 – 200 kVA
3.4.6
Hauptanschlussblock der USV-Einrichtung (TERMINAL BLOCK)
Grundsätzlich sind die Hauptanschlüsse der TRITON -Serie auf die Vorder- und
Rückseite der Einrichtung verteilt. Somit existieren ein Anschlussblock für den
Eingang und Ausgang der USV auf der Vorderseite und ein weiterer für die
Akkubank und die Bypass-Versorgung auf der Rückseite.
Versorgungs-Anschluss der Einrichtung (Eingang / Ausgang)
Bei den Anlagen der Triton-Serie 100-200 kVA befinden sich die USV-
Anschlussblöcke, gemäß den Abbildungen (Abb. 3-9 bis Abb. 3-11), bei geöff-
neter Fronttüre und Abdeckblenden im unteren Rack-Bereich. Die nachfolgen-
den Abbildungen zeigen die Anordnungen der Vorder- und Rückseite.

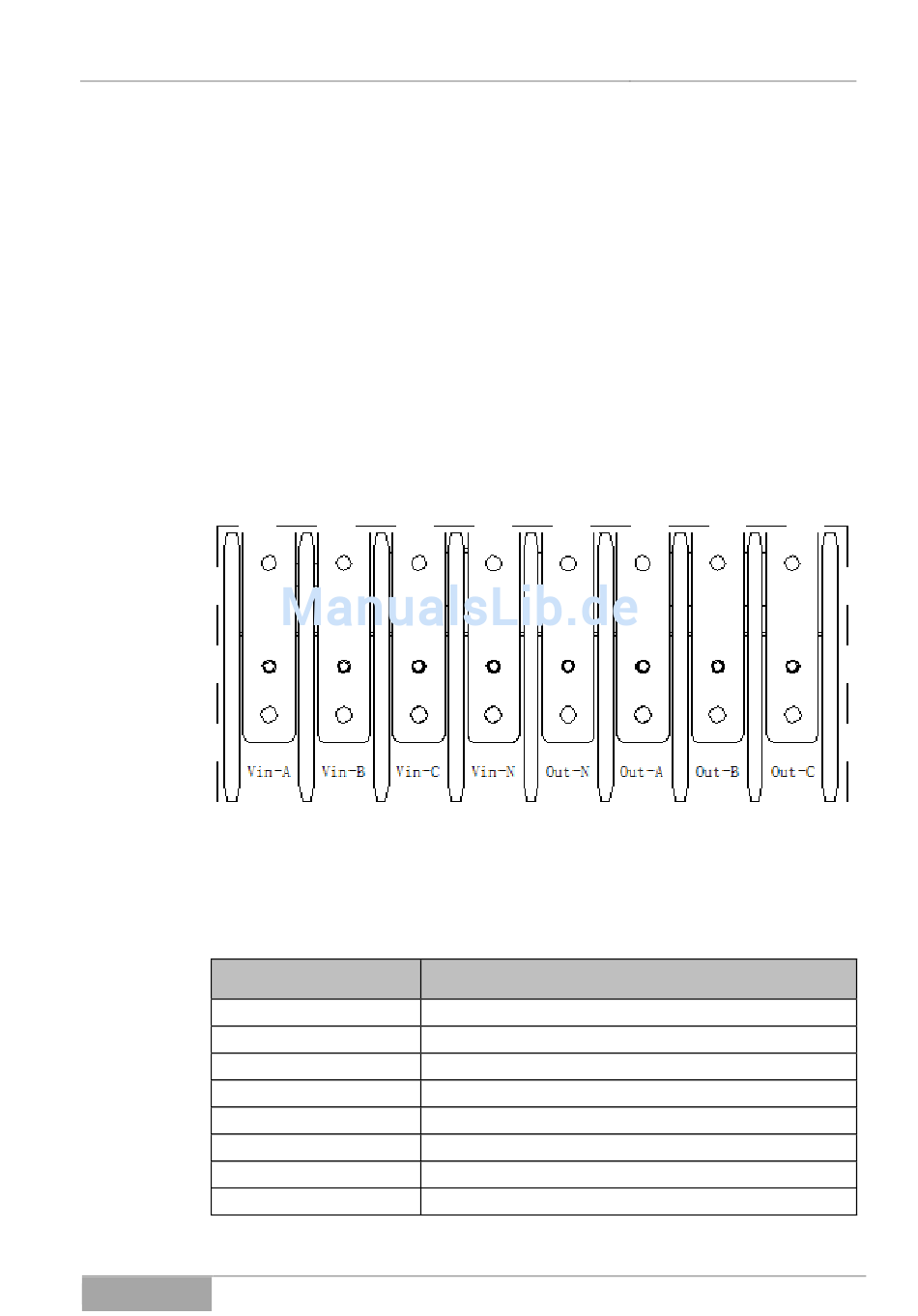

Abb. 3-21 Ausführung des Anschlussblocks (Vorderseite) der Schaltschrankva-
riante 1.6 M /5.
Alle Anschlüsse sind direkt auf dem Anschlussblock wie folgt gekennzeichnet:
Anschluss:
Serie: Triton
Bedeutung / Funktion:
Vin-A
Netzeingang Phase A (L1);
Vin-B
Netzeingang Phase B (L2);
Vin-C
Netzeingang Phase C (L3);
Vin-N
Netzeingang Neutralleiter N;
Out-N
USV-Ausgang Neutralleiter N;
Out-A
USV-Ausgang Phase A (L1);
Out-B
USV-Ausgang Phase B (L2);
Out-C
USV-Ausgang Phase C (L3);
Gerätebeschreibung
42
