USV Triton 100 – 200 kVA
−
−
−
−
−
−
Die Zentraleinheit besitzt kein eigenes Display bzw. kein Bedienpanel. Einstel-
lungen werden generell über die Bedieneinheit der Anlage durchgeführt.
Notabwurf-Taster der Anlage:
Zur Vermeidung eines versehentlichen Auslösens des Notabwurf-Tasters, ist
der Taster mit einer transparenten Kappe gesichert. Diese muss vor dem Betä-
tigen des Tasters hochgeklappt werden. Zudem muss die Taste ca. 4 s gedrückt
werden, bevor der Verbraucherabwurf tatsächlich stattfindet.
Der Notabwurf-Sicherheitskreis bezieht sich bei der TRITON -Serie nur auf die
Abschaltung des USV-Ausgangs und somit auf den Abwurf der Verbraucher.
Die USV-Anlage bleibt weiterhin unter Strom. Die Anlage wird durch das Auslö-
sen des Sicherheitskreises nicht vollständig abgeschaltet!
Serie: Triton
(1) Befestigung (Schraubverbindung);
(2) Einschub für intelligente Erweite-
rungskarten z.B. Relais-Adapter;
(3) Einschub für intelligente Erweite-
rungskarten, z.B. SNMP-Adapter;
(4) Kommunikationsschnittstelle
RS485 (1 und 2);
(5) Anschluss Temperatursensor der
Akkubank;
(6) Kaltstart-Schalter (COLD START,
BLACK START);

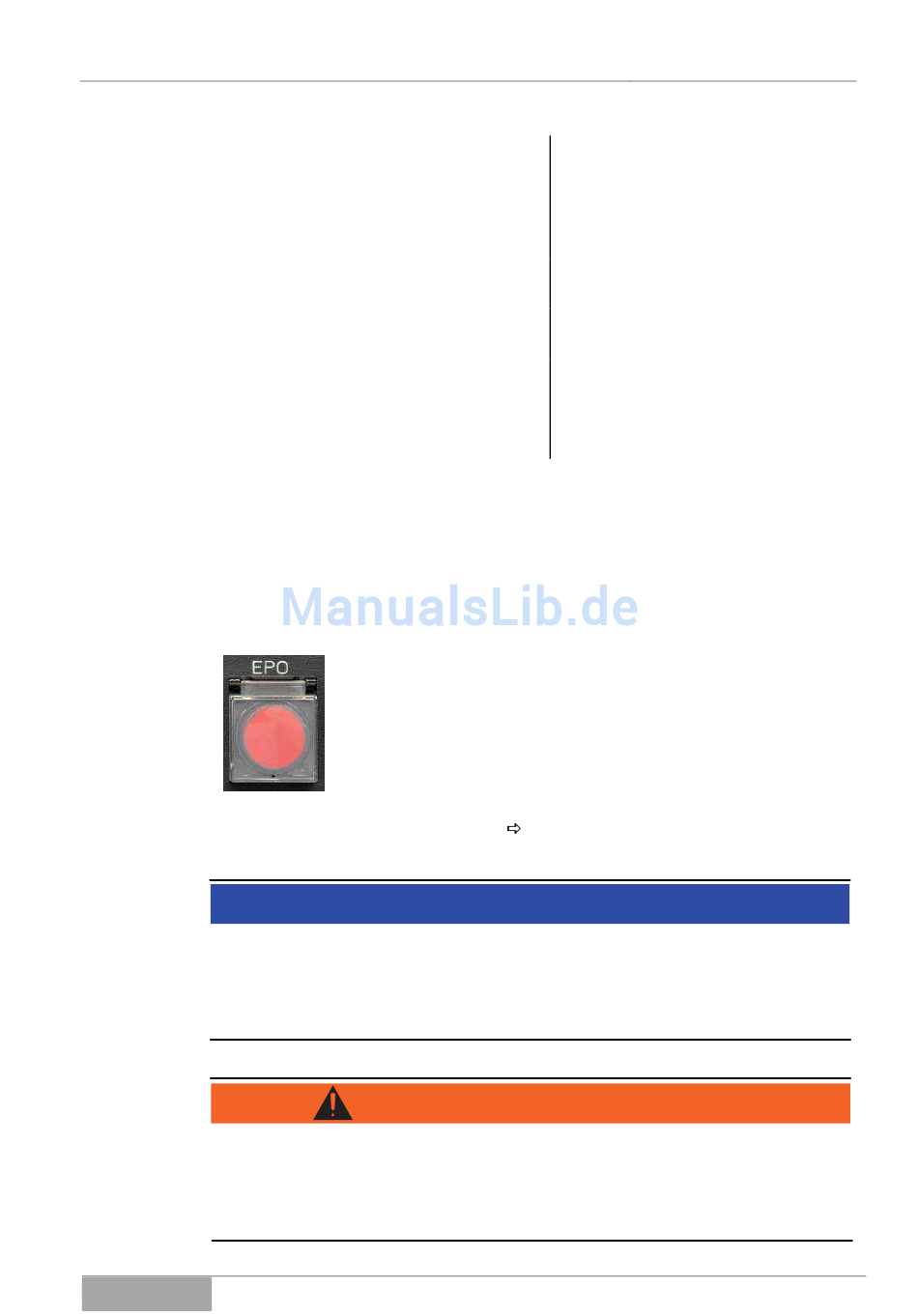

Der Sicherheitskreis dient ausschließlich zur Not-
Abschaltung der Verbraucher. Es stehen hierfür ein roter
Taster „EPO" (EMERGENCY POWER OFF) zur Verfügung
(manuelle Auslösung). Um den Notabwurf-Taster betätigen
zu können, muss die Fronttüre der USV geöffnet sein.
Zur Fernauslösung der EPO Funktion steht ein Klemman-
schluss „REPO" zur Verfügung. Sehen Sie hierzu Fern-
auslösung der Notabwurf-Funktion (REPO) im nachfol-
genden Kapitel
(Anlage).
HINWEIS
WARNUNG!
Gerätebeschreibung
−
(7) Taster: Notabschaltung EPO
(EMERGENCY POWER OFF);
−
(8) Anschluss: Notabschaltung REPO
(REMOTE EMERGENCY POWER
OFF);
−
(9) Serielle Kommunikationsschnitt-
stelle RS232;
−
(10) USB Kommunikationsschnittstel-
le;
−
(11) Kontaktschnittstelle DRY-
CONTACT;
3.4.2.1 Schnittstellen der Zentraleinheit
28
