Effekta Triton Handbuch Seite 35

USV Triton 100 – 200 kVA
Gerätebeschreibung

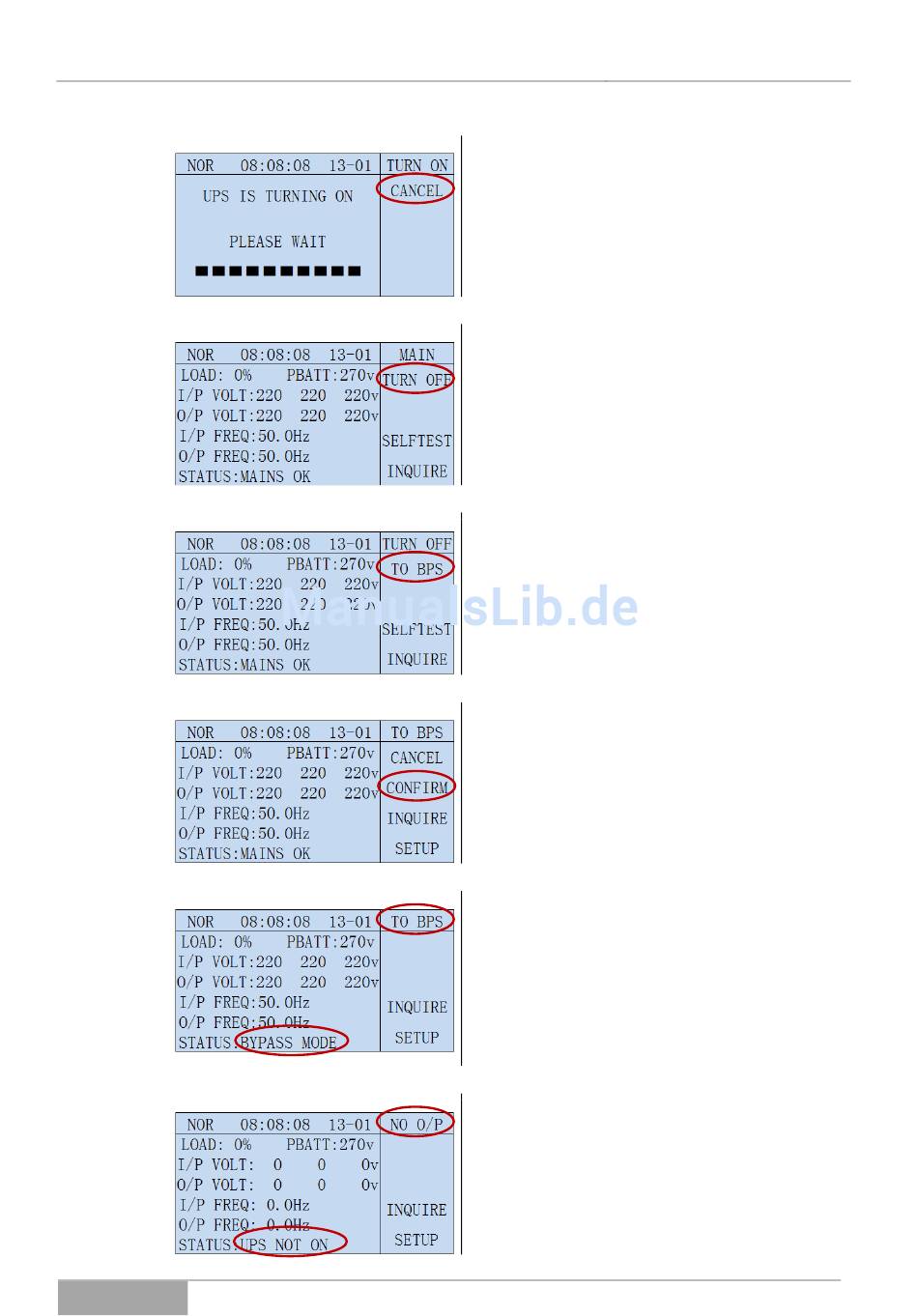

Die USV startet den Betrieb des INVER-
TERs. Dieser Vorgang dauert nur einen
kurzen Moment, kann aber mit „CANCEL"
abgebrochen werden.
Die USV arbeitet im Normalbetrieb (Netz-
Betrieb). Der USV-Ausgang ist zugeschaltet
und die USV-Versorgung ist in Ordnung.
Mit „TURN OFF" kann der USV-Ausgang
(INVERTER) abgeschaltet werden.
Während der Abschaltung (TURN OFF) des
INVERTERs kann man in den BYPASS-
Betrieb schalten (TO BPS).
Mit „CONFIRM" muss das Umschalten in
den BYPASS-Betrieb bestätigt werden.
Man kann natürlich auch über die Auswahl
„CANCEL" die Aktion verlassen.
Die aktuelle Aktion zeigt hier die Auswahl
„TO BPS", das Umschalten in den BYPASS-
Betrieb.
Zudem wird die Betriebsart bereits durch die
unten stehende Statuszeile bestätigt (BY-
PASS MODE). Die USV arbeitet somit
bereits im BYPASS-Betrieb.
Wurde die USV gestoppt zeigt die aktuelle
Aktion noch „NO O/P" und die Statuszeile
bestätigt mit. „UPS NOT ON".
Serie: Triton 35
