Effekta Triton Handbuch Seite 23

USV Triton 100 – 200 kVA

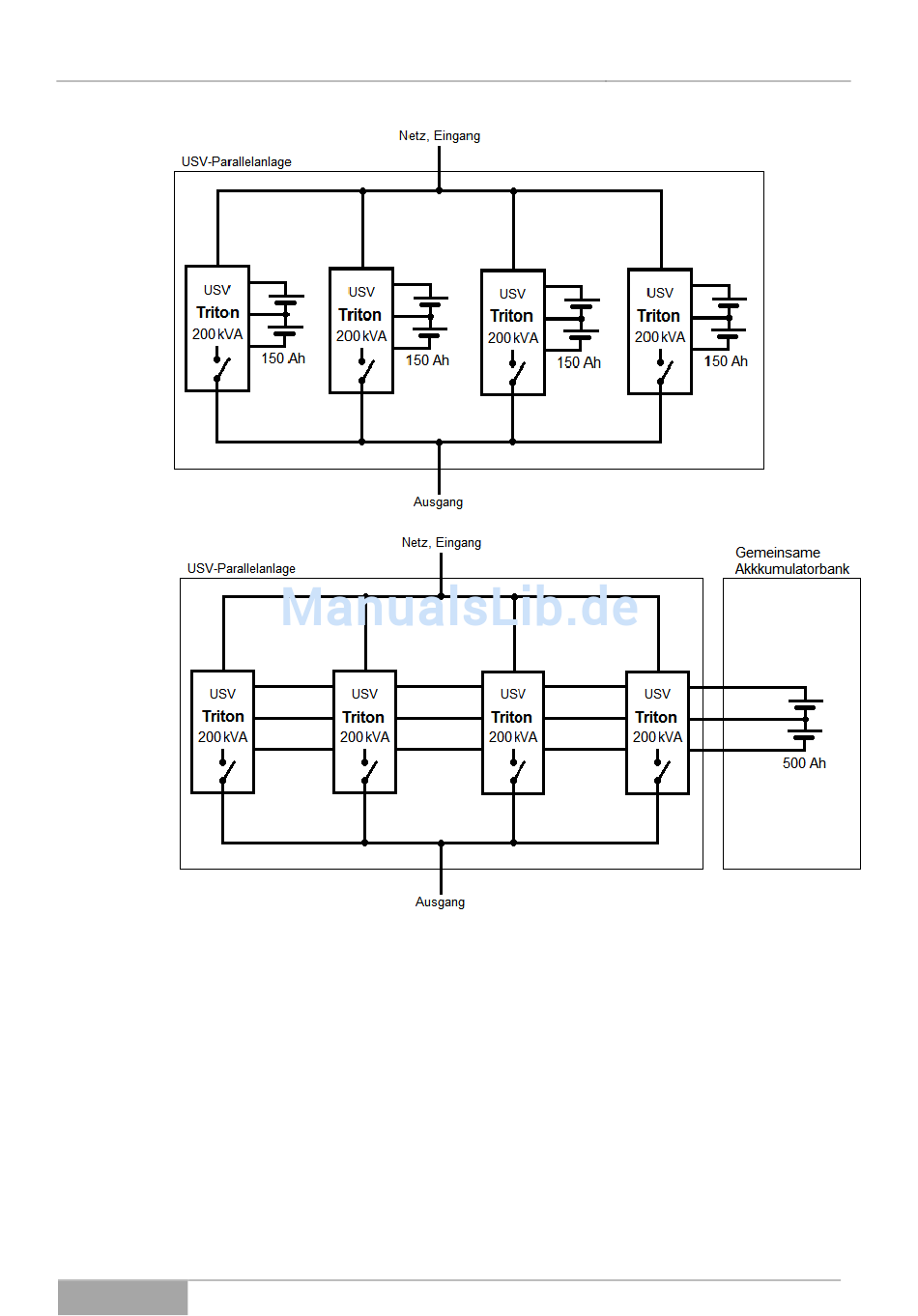

Abb. 3-7 Parallelanlagen-Konzepte mit separater oder gemeinsamer Akkubank.
Die Anforderungen an das Parallelschalten der USV-Einrichtungen sind gene-
rell:
Serie: Triton
−
dass alle Zu- und Abgangsleitungen (Energiepfade) der einzelnen
USV-Einrichtungen die gleiche Länge und Querschnitt besitzen;
−
dass alle USVs aus der gleichen Modellreihe und gleichen Typs sind
(z.B. TRITON-Serie, 200 kVA);
−
dass die Kapazitätsverteilung der Akkubank /-en möglichst gleich
verteilt ist / sind;
−
dass alle beteiligten USV-Einrichtungen über eine Busverbindung
synchronisiert sind;
Gerätebeschreibung
23
