USV Triton 100 – 200 kVA

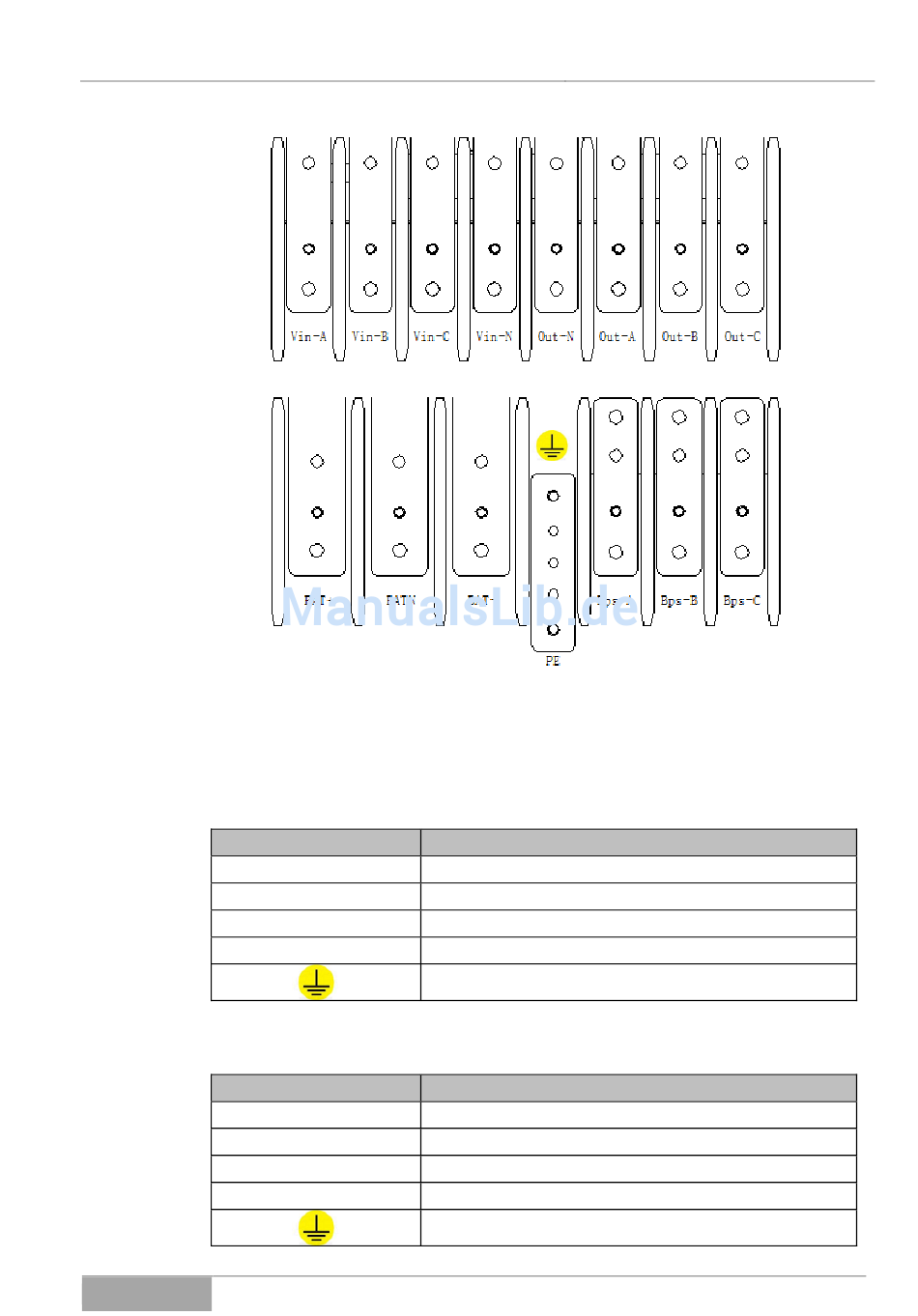

Abb. 5-5 Anschlussbereiche der USV-Einrichtung (Vorder- und Rückseite, 1.6
M /5) mit der Kennzeichnung des Erdungsanschlusses.
Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor:
Anschluss:
Anschluss:
Serie: Triton
•
Verbinden Sie die Netz-Versorgung mit den Eingangsklemmen;
Bedeutung / Funktion:
Vin-A Netzeingang Phase A (L1);
Vin-B Netzeingang Phase B (L2);
Vin-C Netzeingang Phase C (L3);
Vin-N Netzeingang Neutralleiter N;
Erdung;
•
Verbinden Sie das Verbrauchernetz mit den Ausgangsklemmen;
Bedeutung / Funktion:
Out-A USV-Ausgang Phase A (L1);
Out-B USV-Ausgang Phase B (L2);
Out-C USV-Ausgang Phase C (L3);
Out-N USV-Ausgang Neutralleiter N;
Erdung;
