USV Triton 100 – 200 kVA
Die Leitungsschutzschalter sind ausschließlich durch autorisiertes Fachpersonal
zu bedienen!
Die Anordnung und Ausführung der Leitungsschutzschalter sind gemäß der Ge-
rätevariante und den Leistungsanforderungen geringfügig unterschiedlich. Ge-
nerell bleibt aber die Anordnung identisch. Dabei wurden die Leistungsschutz-
schalter gemäß ihrer Funktion auf die Vorder- und Rückseite der Einrichtung
aufgeteilt.
Leistungsschutzschalter auf der Vorderseite der TRITON –Serie

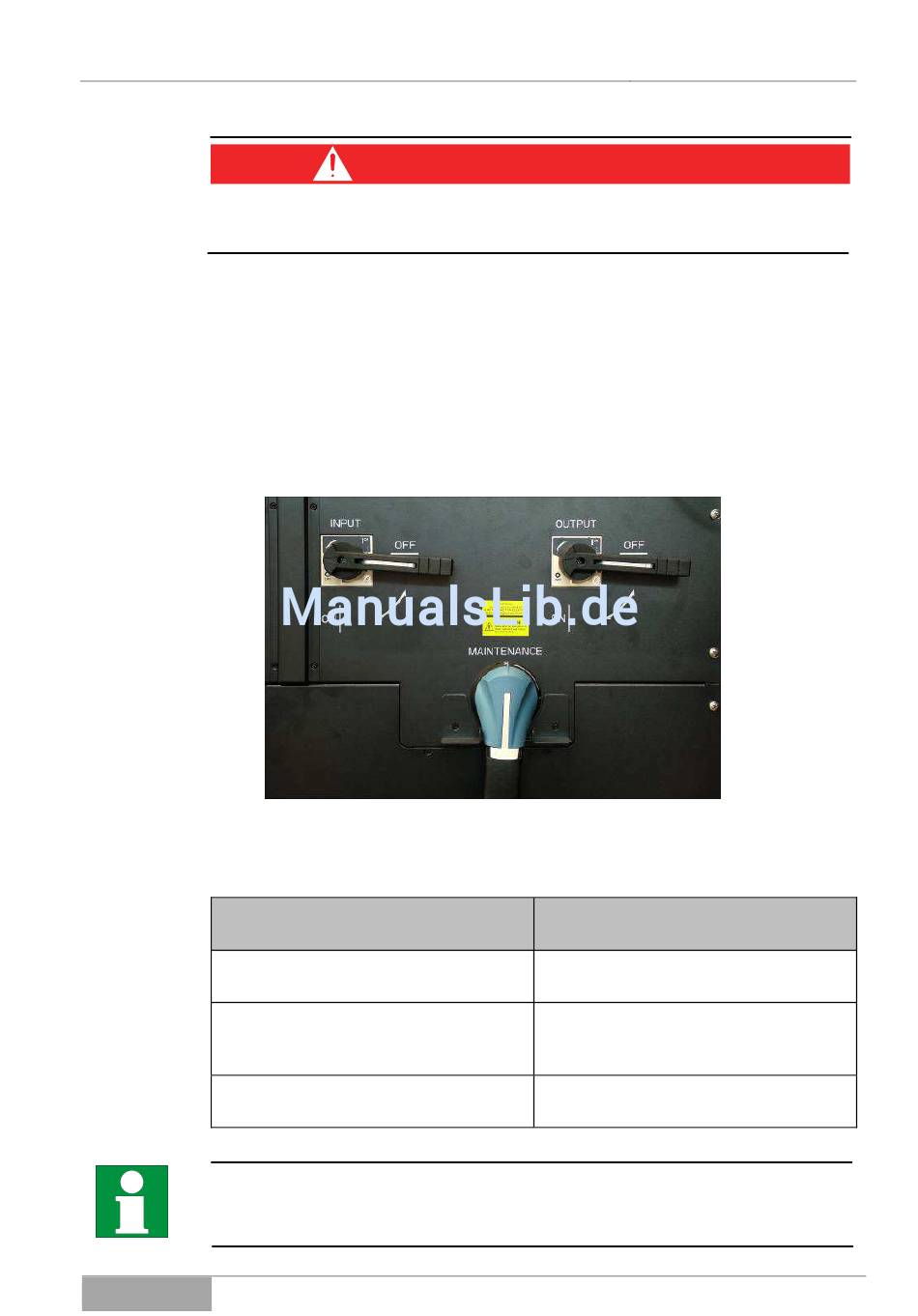

Abb. 3-18 Die Leitungsschutzschalter der USV- Anlage gekennzeichnet von
links nach rechts mit: INPUT, MAINTENANCE, OUTPUT.
Leitungsschutzschalter / Kenn-
zeichnung:
USV-Eingang / INPUT
Manueller Bypass / MAINTENANCE
USV-Ausgang / OUTPUT
Der Leitungsschutzschalter „Manueller Bypass / MAINTENANCE" ist innerhalb
der TRITON -Serie, wie gewohnt, mit einer Blechlasche gegen versehentliche
Bedienung gesichert.
Serie: Triton
GEFAHR!
Funktion:
Zu- und Abschalten des Versor-
gungsnetzes, Eingang der USV.
Zu- und Abschalten des manuellen
Bypasskreises zur netzseitigen
Überbrückung der USV.
Zu- und Abschalten des USV-
Ausgangs, der Verbraucher.
Gerätebeschreibung
40
