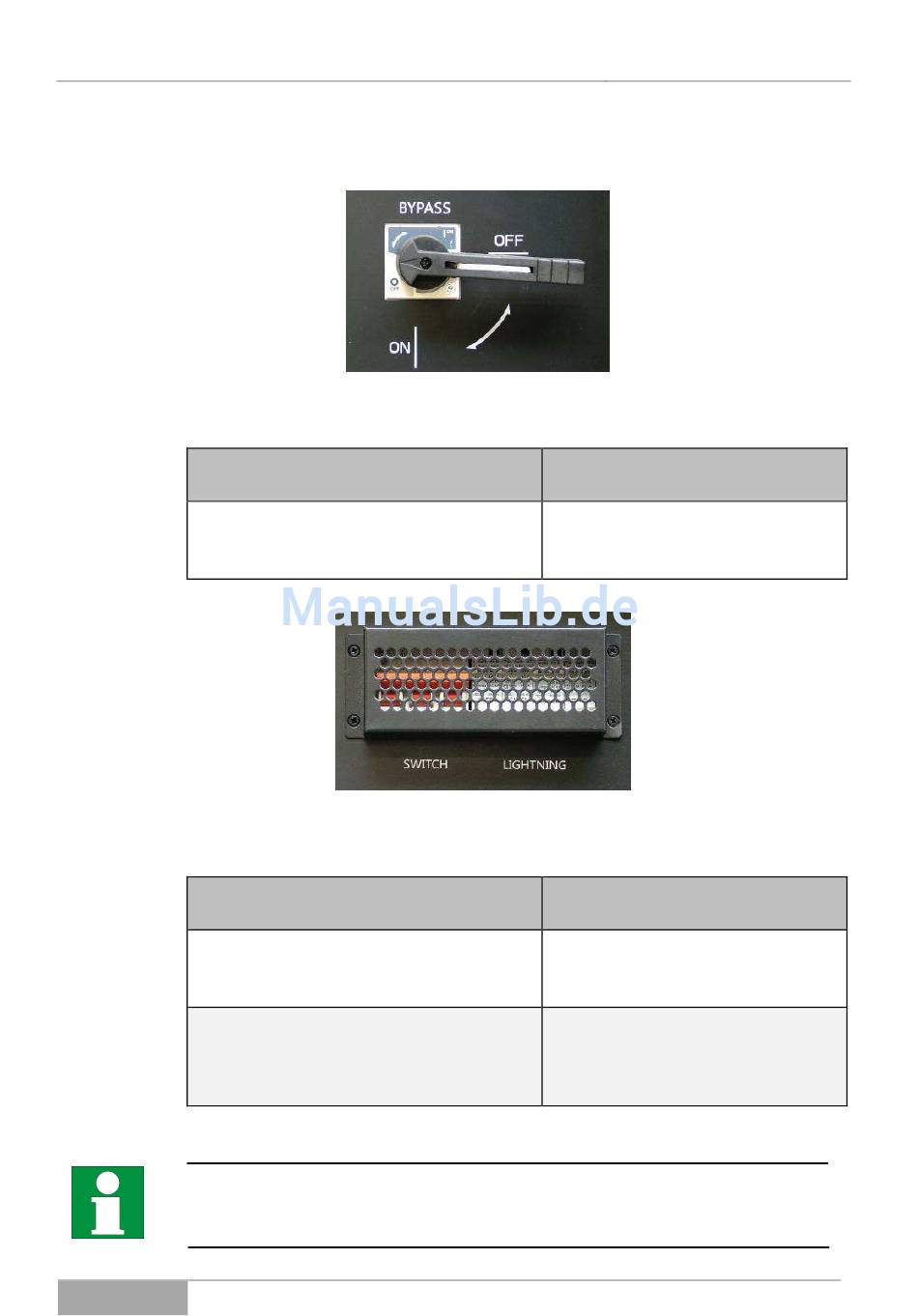

Leistungsschutzschalter auf der Rückseite der TRITON -Serie
Abb. 3-19 Leitungsschutzschalter statischer Bypass / BYPASS.
Leitungsschutzschalter / Kennzeich-
nung:
Statischer Bypass / BYPASS
Abb. 3-20 Leitungsschutzschalter Eingangskompensation / SWITCH und Über-
spannungsschutzschalter / LIGHTNING.
Leitungsschutzschalter / Kennzeich-
nung:
Eingangskompensation / SWITCH
Überspannungsschutz / LIGHTNING
Ein Leitungsschutzschalter „Akkumulatorbank / BATTERY" ist innerhalb der
TRITON -Serie nicht vorhanden. Dieser befindet sich am Ausgang der externen
Akkubank.
Serie: Triton
Gerätebeschreibung
Funktion:
Zu- und Abschalten des statischen
Bypasskreises zur netzseitigen
Versorgung aller USV-Module.
Funktion:
Die Eingangskompensation
„Kondensatorbetrieb" ist hier
abgesichert.
Die Absicherung gegen Über-
spannung am Eingang befindet
sich ebenfalls unter der Abde-
ckung.
