USV Triton 100 – 200 kVA
3.4.4
Sicherungseinheiten zur Absicherung der USV-Module

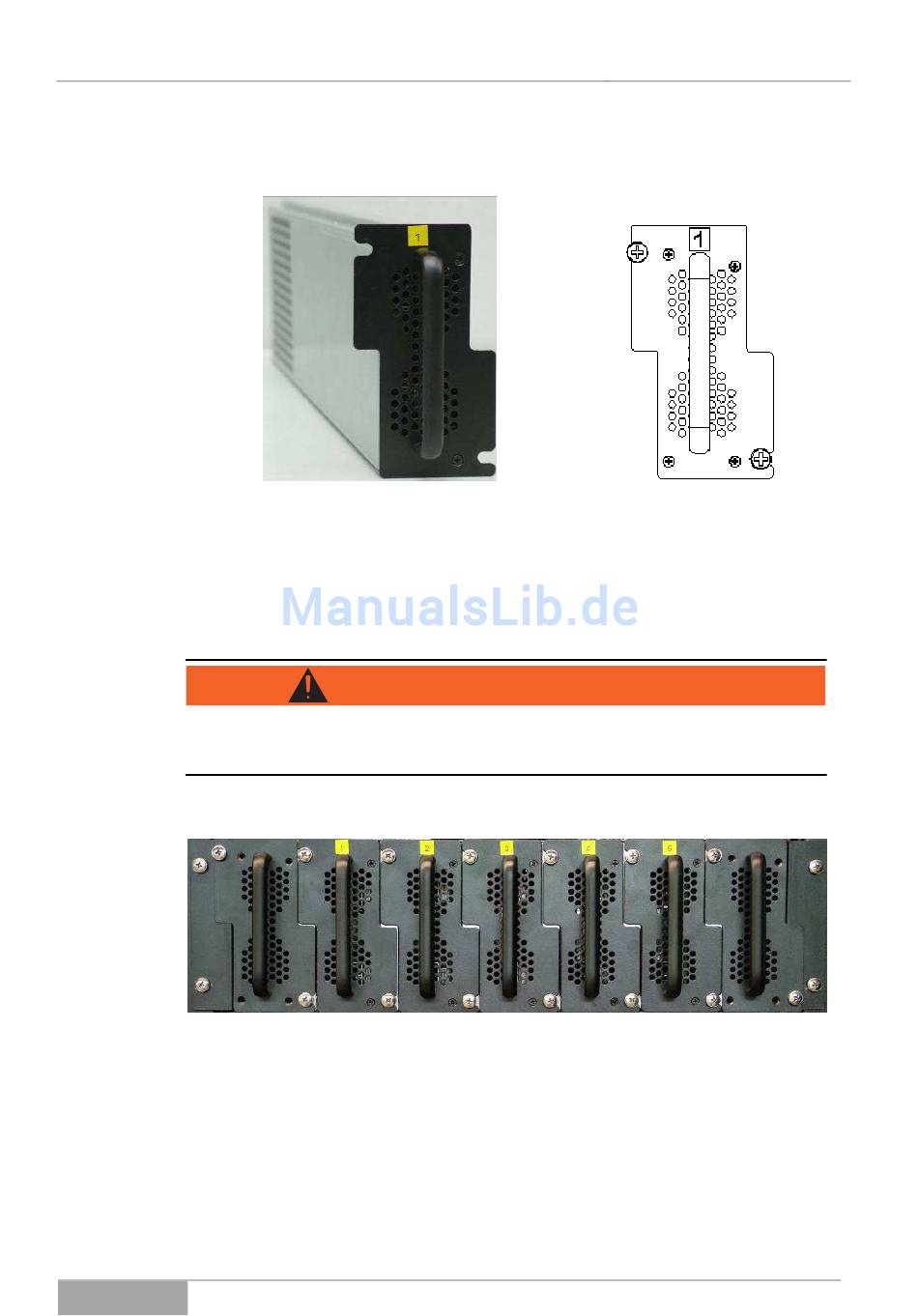

Abb. 3-16 Sicherungseinheit des USV-Moduls 1, Vorderansicht (rechts).
Innerhalb der Sicherungseinheiten (siehe (6) Abb. 3-11) sind jeweils die Ein-
gangssicherungen (Netz, INPUT) und die DC-Sicherungen (Akkubank) pro
USV-Modul untergebracht. Somit kann ein USV-Modul vom Netz und dem DC-
Kreis abgekoppelt werden, indem die korrespondierende Sicherungseinheit aus
dem Einschub gezogen wird.
Nach dem Wiedereinsetzen der Sicherungseinheit ist unbedingt darauf zu ach-
ten, dass die Einheit mittels der Befestigungsschrauben gesichert wird.
Abb. 3-17 Beispielhafte Anordnung der Sicherungseinheiten vollständig gesi-
chert.
3.4.5
Die Leitungsschutzschalter der Anlage
Die Anlage besitzt für das Zu- und Abschalten der Netzversorgung des stati-
schen Bypasses, des manuellen Bypasskreises und des USV-Ausgangs jeweils
einen Leitungsschutzschalter (Sicherungsautomaten). Zudem existiert noch ein
Leistungsschutzschalter für die Eingangskompensation (SWITCH).
Serie: Triton
WARNUNG!
Gerätebeschreibung
39
