USV Triton 100 – 200 kVA

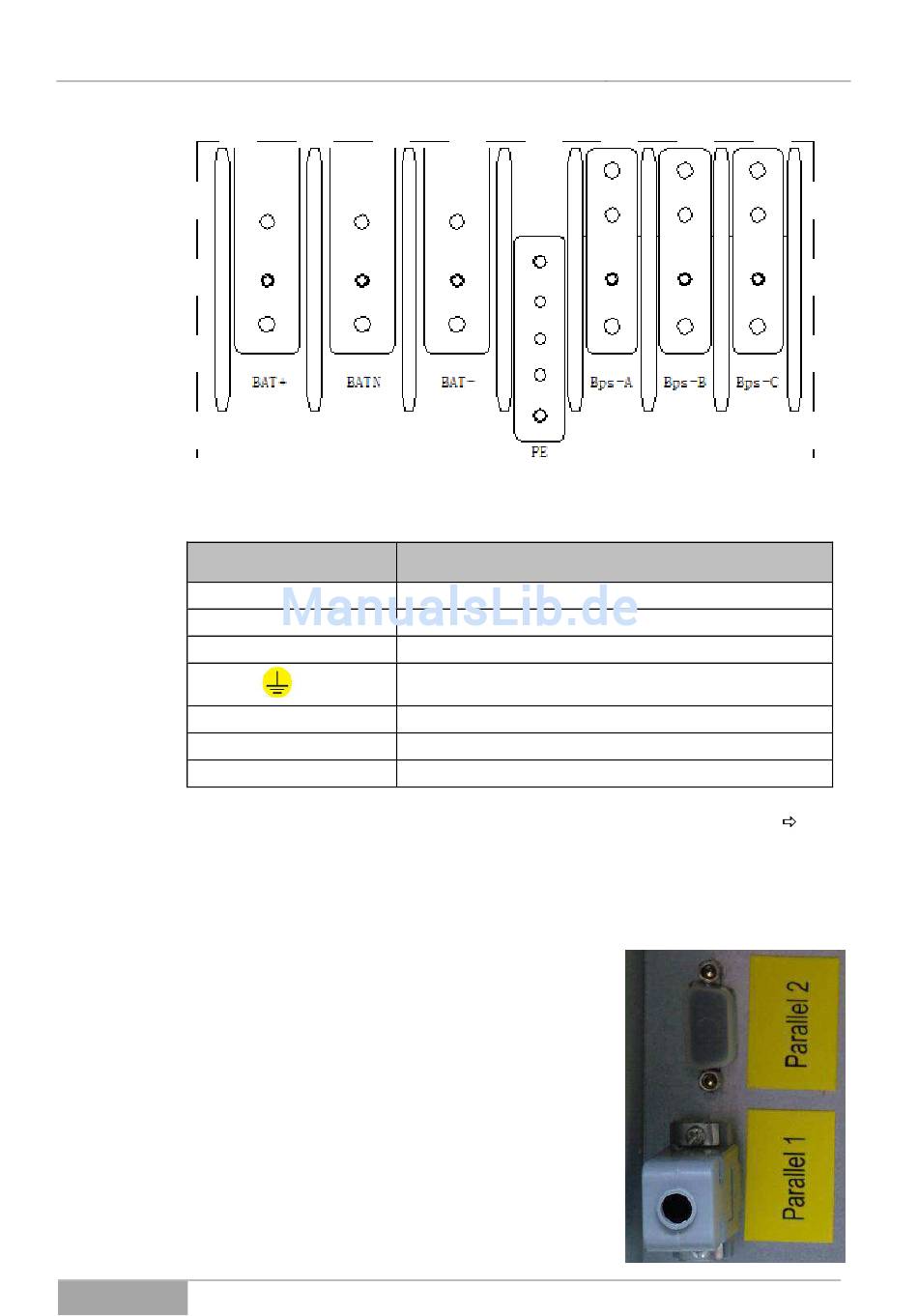

Abb. 3-22 Ausführung des Anschlussblocks (Rückseite) der Schaltschrankvari-
ante 1.6 M /5.
Anschluss:
Alle Anweisungen und Daten zum Anschluss entnehmen Sie bitte Kapitel
Anschluss der USV-Anlage.
3.4.7
Parallel-Anschluss der USV (PARALLEL PORT)
Im Parallel-Betrieb sind zwei bis maximal vier USV-
Einrichtungen parallel schaltbar. Dabei müssen die
Anlagen untereinander synchronisiert werden.
Hierzu erfolgt die Kopplung aller beteiligten Anla-
gen über den Parallel-Anschluss in einer Ring-
Topologie. Die dafür benötigten Parallel-
Anschlüsse 1 und 2 befinden sich im unteren Be-
reich des Schaltschrankes, zugänglich über die
Rückseite. (siehe Abb. 3-9 bis Abb. 3-11 (14)).
Abb. 3-23 Parallel-Anschlüsse 1 und 2 an der
Rückseite der USV-Anlage.
Serie: Triton
Bedeutung / Funktion:
BAT +
Akkubankanschluss positiv;
BATN
Akkubankanschluss neutral;
BAT -
Akkubankanschluss negativ;
Erdung (die Erdungsanschlüsse befinden sich
PE
rechts und links vom Anschlussblock);
Bps-A
Bypass (Eingang) Phase C (L3)
Bps-B
Bypass (Eingang) Phase B (L2)
Bps-C
Bypass (Eingang) Phase A (L1)
Gerätebeschreibung
5.2
43
