- Seite 1 Unterbrechungsfreie Stromversorgung RMI 600/1200 Handbuch Artikelnummer: R12 / 00600MI-001 R12 / 01200MI-001 Oktober 2007...
-
Seite 2: Inhaltsverzeichnis
USV RMI600/1200 Handbuch Inhalt Darstellung Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Umgang mit Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung Gerätebeschreibung Serie RMI Geräteansichten und Bedienung 6.1.1 Warn-, Anzeige- und Bedienelemente: 6.1.1.1 Bedienung der USV 6.1.1.2 Anzeigeelemente der USV 6.1.1.3 Akustische Warnmeldungen der USV 6.1.1.4 Geräteelemente an der Rückwand... - Seite 3 USV RMI600/1200 Handbuch Inbetriebnahme der USV- Anlage Fehlerbeseitigung Software Wartung und Service 13.1 Messung der Überbrückungszeit (Stützzeit) 13.2 Service- Protokoll 13.3 Service - Hotline: 13.4 Wartung und Serviceverträge Technische Daten 14.1 Gerätespezifikation 14.2 Zubehör 14.3 Verschleißteilliste Anforderungen der Konformitätserklärung Seite 3 von 35 Serie RMI...
-
Seite 4: Darstellung
Entsorgung unterliegen. Werfen Sie diese Komponenten niemals in den Müll. Copyright © 2003 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma EFFEKTA Regeltechnik GmbH Warenzeichen: Alle verwendeten Warenzeichen sind Eigentum Ihrer jeweiligen Besitzer. ® EFFEKTA ist ein eingetragenes Warenzeichen der EFFEKTA Regeltechnik GmbH Technische und optische Änderungen sowie Druckfehler vorbehalten... -
Seite 5: Garantiebedingungen
USV RMI600/1200 Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen. -
Seite 6: Haftpflichtbeschränkung
USV RMI600/1200 Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt. -
Seite 7: Sicherheit
USV RMI600/1200 Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshinweise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Da die USV- Anlagen mit Netzspannung arbeiten und entsprechende Energiespeicher (Akkumulatoren mit großer Kapazität) entweder geräteintern oder extern umfassen, sind die Hinweise in diesem Kapitel für alle Anwender und das gesamte Personal von Bedeutung. -
Seite 8: Anschluss
USV RMI600/1200 Handbuch Das Gerät niemals in feuchter Umgebung aufstellen bzw. betreiben. Flüssigkeiten ebenfalls von dem Gerät fernhalten. Die USV darf nicht in der Nähe von Wärmequellen aufgestellt werden. Achten Sie auf nicht blockierte Lüftungsöffnungen des Gerätes und eine ungehinderte Luftzirkulation. 3.4 Anschluss Die USV nur an eine geerdete Schutzkontaktsteckdose anschließen oder bei Klemmanschluss den Schutzleiter unbedingt anschließen. -
Seite 9: Betrieb
USV RMI600/1200 Handbuch 3.5 Betrieb Niemals darf die Netzzuleitung während des Betriebs der USV abgekoppelt werden, da sonst die Schutzerdung der USV bzw. auch die Schutzerdung der angeschlossenen Verbraucher aufgehoben wird. Die USV- Anlage umfasst einen Energiespeicher (Akkumulatoren). Dadurch kann der Ausgang stromführend sein, selbst wenn die USV netzeingangsseitig nicht angeschlossen ist. - Seite 10 USV RMI600/1200 Handbuch Arbeiten an Akkumulatoren ist nur von Personal mit entsprechenden Sachkenntnissen über die geforderten Vorsichtsregeln durchzuführen und zu überwachen. Unbefugte Personen sind von Akkumulatoren fern zu halten. Bei Arbeiten an der USV sind folgende Vorsichtsmaßregeln zu beachten: Armbanduhren, Ringe und andere Metallgegenstände sind zu entfernen;...
-
Seite 11: Einleitung
USV RMI600/1200 Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über einphasige Line interactive USV-Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen. -
Seite 12: Systembeschreibung
USV RMI600/1200 Handbuch 5 Systembeschreibung Die USV liefert eine unterbrechungsfreie, einphasige Spannung für betriebskritische Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die internen Akkumulatoren in geladenem Zustand. Bei einem Netzausfall bzw. einer Netzstörung (z.B. Spannungsschwankung) liefert die USV weiterhin unterbrechungsfrei eine sinusähnliche Versorgungsspannung am USV- Ausgang. -
Seite 13: Gerätebeschreibung Serie Rmi

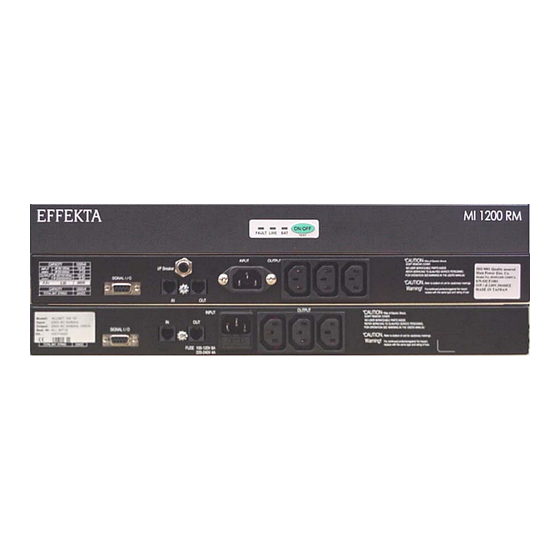

USV RMI600/1200 Handbuch 6 Gerätebeschreibung Serie RMI In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Geräteansichten und Bedienung Abb. 2: Frontansicht RMI600/1200 Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und Anzeigeelemente positioniert. -
Seite 14: Anzeigeelemente Der Usv
USV RMI600/1200 Handbuch Achtung: Das Gerät wird nicht vollständig gestartet, bzw. ausgeschaltet, wenn die „EIN/AUS“- Taste nicht genügend lange betätigt wird. Sofern über die Sicherung (Anordnung auf der Rückseite der USV) die Netzversorgung noch eingeschaltet ist bleibt auch nach dem Abschalten der USV die Ladeeinheit aktiv. -
Seite 15: Geräteelemente An Der Rückwand
USV RMI600/1200 Handbuch 6.1.1.4 Geräteelemente an der Rückwand Abb. 4: Rückwand- Ansicht RMI600/1200 Gefahr ! Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: Kom- munikationsinterface) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen. a) Netz- Eingang Kaltgerätestecker 10A für Netzspannung. - Seite 16 USV RMI600/1200 Handbuch c) USV- Ausgang Kaltgerätesteckdose 10A 3 fach Der Schutzleiter ist unbedingt anzuschließen ! Bitte beachten Sie immer die max. mögliche Ausgangsleistung des Gerätes, welche auf dem Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs angegeben ist. d) Kommunikation Über die serielle Schnittstelle (RS232) werden alle (Buchse D-Sub 9- relevanten USV- Daten an eine entsprechende...
-
Seite 17: Lagerung Und Auspacken
USV RMI600/1200 Handbuch 7 Lagerung und Auspacken 7.1 Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollte man folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung belassen und einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: +5°C…+30°C. Das Gerät und die Verpackung sind vor Feuchtigkeit zu schützen. -
Seite 18: Installation Und Anschluss Der Usv
USV RMI600/1200 Handbuch 8 Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionsweise der USV zu gewährleisten. Beim Aufstellen / Einbauen der USV- Anlage ist dabei folgendes zu beachten: Vermeiden Sie extreme Temperaturen und Luftfeuchtigkeit. -
Seite 19: Geräteanschluss
USV RMI600/1200 Handbuch 8.1.1 Geräteanschluss 8.1.1.1 Anschluss der USV Das Modell ist mit Steckanschlüssen ausgerüstet. Hierbei sind das Anschlussschema (Abb. 6) sowie die nachfolgenden Informationen zu beachten: Abb. 6: Anschluss der USV und Verbraucher Serie RMI 10 A 0,75 mm² Achtung ! Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. -
Seite 20: Kommunikationsanschluss Der Usv
USV RMI600/1200 Handbuch 8.1.1.2 Kommunikationsanschluss der USV Zum Datenaustausch mit der USV steht eine komfortable Kommunikations- Schnittstelle zur Verfügung. Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör“ aufgeführte Verbindungskabel. Pin: Belegung: Abb. 7: USV interne Signal: Netzausfall Beschaltung der Kommunikations- Schnittstelle Signal: Akku schwach... -
Seite 21: Anschlussreihenfolge
USV RMI600/1200 Handbuch 8.1.1.3 Anschlussreihenfolge Verbinden Sie die USV mit dem Netz, wobei das Netz und die USV während des Vorgangs sicher abgeschaltet sein müssen. Verbinden Sie den/die Verbraucher mit der USV. Achten Sie darauf, dass alle Verbraucher ausgeschaltet sind. Verbinden sie den Kommunikationsport über das mitgelieferte Kabel mit ihrem Host-Rechner. -
Seite 22: Gerätebetrieb Und Bedienung
USV RMI600/1200 Handbuch 9 Gerätebetrieb und Bedienung 9.1 Gerätebetrieb der USV Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 9.1.1 Betriebsarten und Meldungen Die wichtigsten Betriebsarten der USV können wie folgt beschrieben werden: Start- Betrieb: ist das Netz vorhanden, wird nach dem Betätigen des Hauptschalters auf der Gerätefront der Startvorgang eingeleitet. - Seite 23 USV RMI600/1200 Handbuch A.V.R.- Betrieb: Über- bzw. Unterspannung auf dem Versorgungsnetz wird durch A.V.R.-Betrieb in bestimmten Grenzen ausgeglichen ohne die Akkus zu belasten. Dadurch ergibt sich ein gegenüber dem Versorgungsnetz reduzierter Transferspan- nungsbereich am USV-Ausgang. Die genauen Werte sind den Technischen Daten zu entnehmen.
- Seite 24 USV RMI600/1200 Handbuch Sleep- Betrieb: nach Abschaltung der USV durch die Kommunikationsschnittstelle, bzw. bei Unterschreitung der Cut-off Spannung der Akkubank im Stützbetrieb wird die USV in den Sleep-Mode gelegt. Die USV Überwacht dabei nur noch das Eingangsnetz auf Netzwiederkehr. Anzeige/Warnmeldung: der Sleep-Betrieb ist gekennzeichnet durch das Blinken der „FAULT“- Anzeige.
-
Seite 25: Bedienungsanleitung Der Usv
USV RMI600/1200 Handbuch 9.2 Bedienungsanleitung der USV Der Bediener dieser USV- Anlage muss sich stets an die Anweisungen dieses Handbuchs halten. Der Bediener darf nur die nachfolgend aufgeführten Maßnahmen vornehmen und auch dies nur mit besonderer Sorgfalt: Benutzen der Bedienelemente: Ein- und Ausschalten der USV. Ablesen der Anzeigeelemente und Deutung der akustischen Warnmeldungen. -
Seite 26: Auslösen Des Testbetriebs
USV RMI600/1200 Handbuch 9.2.3 Auslösen des Testbetriebs Bevor Sie den Testbetrieb auslösen, sollten Sie folgende Punkte beachten: Informieren Sie beteiligte Mitarbeiter von Ihrer Aktion. Vorsichtshalber sichern Sie bitte alle Daten Ihrer angeschlossenen Verbraucher. Lassen Sie alle Verbraucher eingeschaltet, damit das Lastverhalten bestehen bleibt. - Seite 27 USV RMI600/1200 Handbuch 10 Inbetriebnahme der USV- Anlage Um eine fehlerfreie Inbetriebnahme zu garantieren, sind die nachfolgenden Aktionspunkte einzuhalten: 1. Überprüfen Sie die Eingangssicherung und schalten Sie das Versorgungsnetz zu. 2. Schalten Sie die USV ein (Taster auf der Gerätefront). 3.
- Seite 28 USV RMI600/1200 Handbuch Problem Mögliche Ursache: Abhilfe: Die USV kann nicht Das Netz ist für die USV Stellen Sie sicher, dass alle gestartet werden, keine nicht vorhanden oder Verbindungen hergestellt Warnmeldung. eingeschaltet. sind und bestätigen Sie dies durch entsprechende Spannungsmessungen. Kontrollieren sie die Netzeingangsicherung der USV.
- Seite 29 Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV. Sehen Sie hierzu auch unsere „home page“ im Internet: http://www.effekta.com/ Folgende Grundfunktionen werden von allen Softwarepaketen unterstützt: Erkennen und Anzeige des Netzzustandes der USV; Anzeige des USV- Ausgangszustands;...
-
Seite 30: Wartung Und Service
USV RMI600/1200 Handbuch 13 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungs- bedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten. -
Seite 31: Service- Protokoll
USV RMI600/1200 Handbuch 13.2 Service- Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service- Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Seite 31 von 35 Serie RMI... -
Seite 32: Service-Hotline
Bereich oder Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html 13.4 Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbarkeit der USV- Anlage zu gewährleisten. Zudem können wir Sie im Rahmen eines Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal unterstützen bzw. -
Seite 33: Technische Daten
USV RMI600/1200 Handbuch 14 Technische Daten 14.1 Gerätespezifikation Modell: RMI600 RMI1200 Leistung: 600 VA / 325 W 1200 VA / 720 W Netzeingang: Phasen 1 Außenleiter + Neutralleiter Eingangsbereich 170 – 275 V AC Nennfrequenz 50 / 60 Hz Synchronbereich 45 –... -
Seite 34: Verschleißteilliste
USV RMI600/1200 Handbuch 14.2 Zubehör Nachfolgen finden Sie eine Komponentenliste, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind: Zubehör: Funktion: Artikelnummer: Softwarepaket Netzwerkfähige Shutdown- und LAN-PowerShut „PowerShut Plus“ Diagnosesoftware LAN/RS232- Verbindung Schnittstellenverbindungskabel M2502 14.3 Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung... -
Seite 35: Anforderungen Der Konformitätserklärung
92/31/EEC als Ergänzung zur EMV- Richtlinie 89/336/EEC Normen: EN 50091-1 EN 50091-2 Eine EU- Konformitätserklärung für Produkte mit CE- Kennzeichnung ist auf Anfrage unter folgender Adresse erhältlich: EFFEKTA Regeltechnik GmbH Rheinwaldstr. 34 78628 Rottweil Tel.-Nr.: 0049 / (0) 741–17451-0 Seite 35 von 35 Serie RMI...
