USV Triton 100 – 200 kVA

Anlagenbeschreibung der USV

Es handelt sich bei dieser USV-Einrichtung um eine ONLINE USV nach dem

Doppelwandler-Prinzip. Anhand des hervorragenden Betriebsverhaltens nach

EN 62040-3 erhält die USV die Klassifizierung „VFI-SS-111". Somit werden

nachfolgend angeschlossene Verbraucher optimal versorgt, völlig ungeachtet

dessen, wie sich das Versorgungsnetz verhält.

Störungen wie: Netzausfall, Netzunterspannung, Netzüberspannung, kurzzeitige

Netzspannungsänderungen (Transienten), schleichende Netzspannungsabwei-

chungen, Frequenzänderungen, etc. werden nicht an die angeschlossenen Ver-

braucher übertragen.

Aufgrund des flexiblen Aufbaus können mit dieser Anlage Leistungswerte von

100 – 200 kVA abgedeckt werden. Durch parallelschalten mehrerer Anlagen

sind entweder zusätzliche Leistungssteigerungen möglich oder der Aufbau re-

dundante Systeme gestaltbar. Hierdurch wird ein Höchstmaß an Zuverlässigkeit

erreicht.

Die USV findet ihre Anwendung in der Versorgung empfindlicher Geräte und

Anlagen wie z.B.: Computer, Server, Notsysteme, elektronischer Kassen, be-

triebskritischer Instrumente, Telekommunikationsanlagen, Prozessorsteuerun-

gen, Überwachungs- und Leitsysteme usw.

3.1

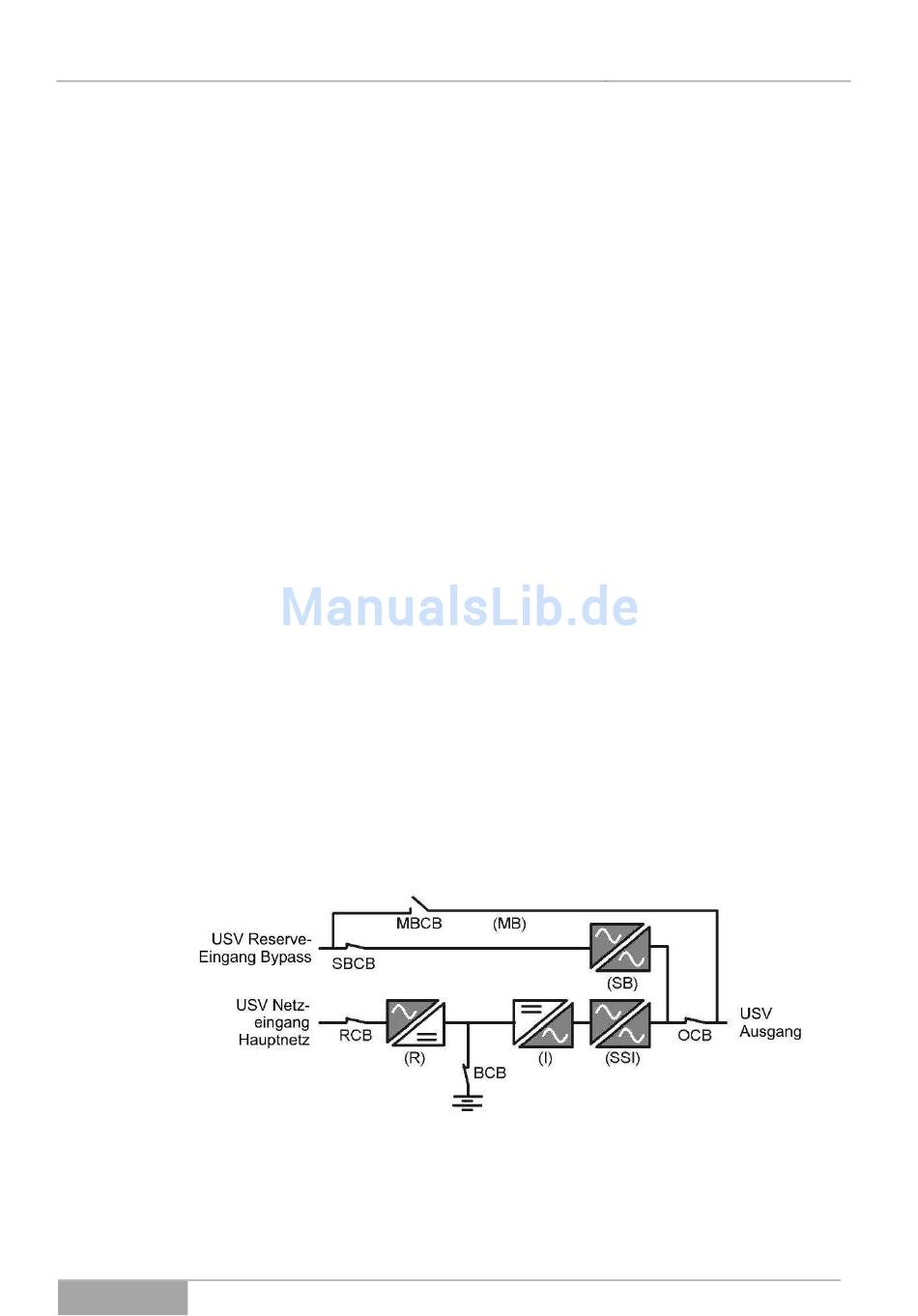

Die nachfolgende Abbildung (Abb. 3-1), ein Blockbild der USV-Einrichtung, zeigt

deutlich das Doppelwandler-Prinzip. Die Netzversorgung wird in den DC-

Zwischenkreis gewandelt, wodurch der Energiespeicher (Akku) geladen wird.

Durch eine weitere Wandlung (INVERTER) werden die Verbraucher am USV-

Ausgang störungs- und unterbrechungsfrei versorgt.

Abb. 3-1 Topologie der USV-Anlage (Hinweis: der Bypasseingang und der

Netzeingang können bei der TRITON-Serie getrennt genutzt und separat abge-

sichert werden, um eine „erhöhte Eingangssicherheit" zu erhalten).

So wird deutlich, dass keine Störungen innerhalb der Netzversorgung den USV-

Ausgang und somit die Verbraucher erreichen. Weiterhin lassen sich aus dem
