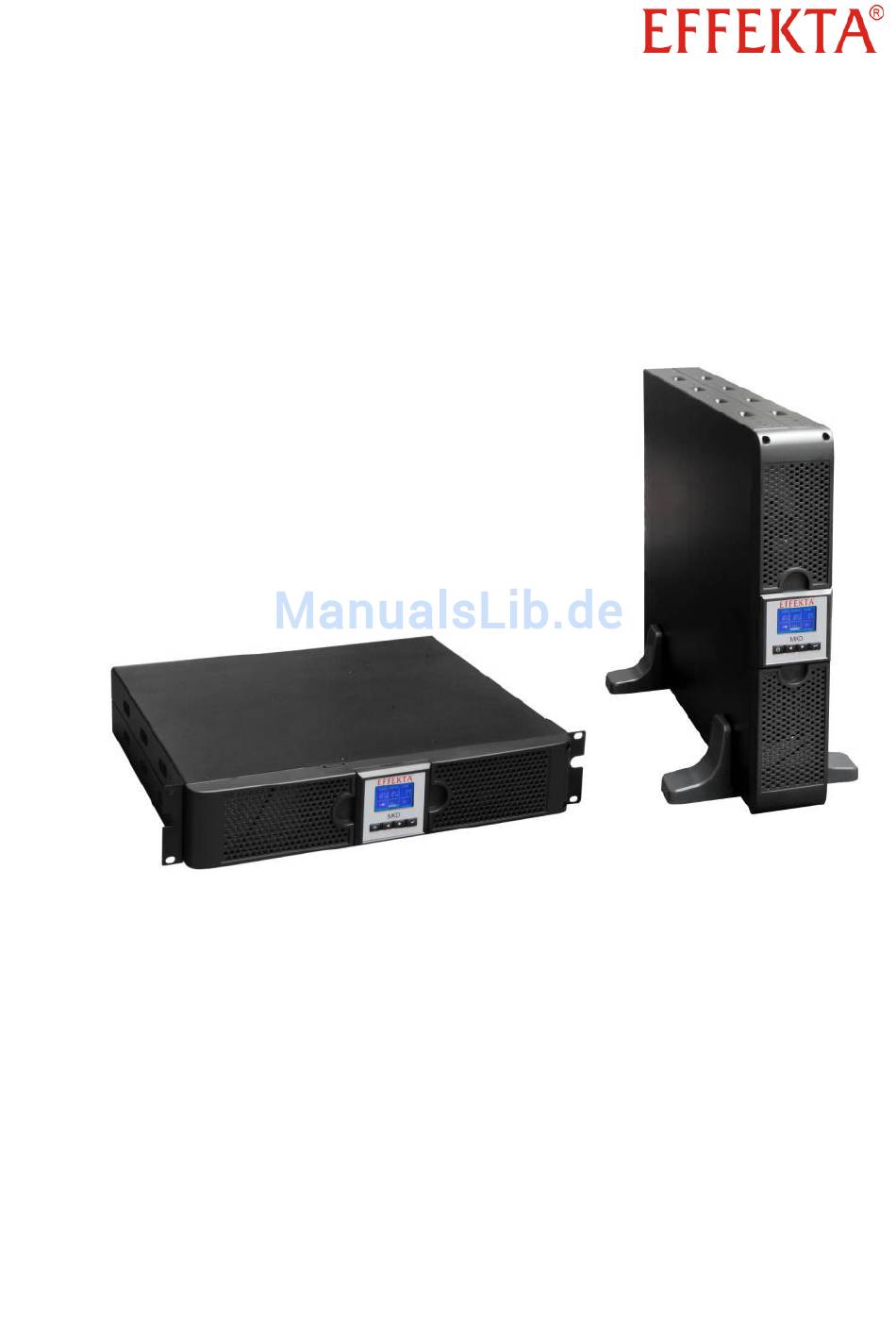

USV
Unterbrechungsfreie Stromversorgung
MKD RT
Betriebsanleitung V. 2.0
Artikelnummer:
Artikelnummer:
Artikelnummer:
Artikelnummer:
Originalbetriebsanleitung
MKD 1000 RT: ACX11MKT1K000000
MKD 1500 RT: ACX11MKT1K500000
MKD 2000 RT: ACX11MKT2K000000
MKD 3000 RT: ACX11MKT3K000000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Effekta USV MKD RT

Inhaltszusammenfassung für Effekta USV MKD RT

  • Seite 1 Unterbrechungsfreie Stromversorgung MKD RT Betriebsanleitung V. 2.0 Artikelnummer: MKD 1000 RT: ACX11MKT1K000000 Artikelnummer: MKD 1500 RT: ACX11MKT1K500000 Artikelnummer: MKD 2000 RT: ACX11MKT2K000000 Artikelnummer: MKD 3000 RT: ACX11MKT3K000000 Originalbetriebsanleitung...
  • Seite 2 Impressum by EFFEKTA Regeltechnik GmbH Das Urheberrecht an dieser Dokumentation verbleibt bei der Firma EFFEKTA Regeltechnik GmbH, 78628 Rottweil. Diese Dokumentation ist nur für den Betreiber und dessen Personal bestimmt. Der Inhalt dieser Dokumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbe-...

  • Seite 3: Inhaltsverzeichnis

    USV MKD 1500 RT Inhaltsverzeichnis Inhaltsverzeichnis Einführung ....................... 5 Vorwort ........................5 Gültigkeit ........................6 Aufbewahrung ......................6 Symbolik in diesem Handbuch .................. 6 Informationspflicht ....................10 Garantiebedingungen ....................10 Transport und Lagerung ...................12 Aufstellung .......................13 Sicherheitshinweise ....................14 Einleitung .........................14 Bestimmungsgemäßer Gebrauch ................14 Personenschäden / Sachschäden vermeiden ............15 Umwelt schützen ......................15 Anschluss .........................16...
  • Seite 4 USV MKD 1500 RT Inhaltsverzeichnis Wartung und Service ..................... 66 10.1 Messung der Überbrückungszeit (Stützzeit) ............. 66 10.2 Wechseln der Akkumulatoren .................. 67 10.3 Service-Protokoll ...................... 68 10.4 Service-Hotline ......................69 10.5 Wartung und Serviceverträge .................. 69 Technische Daten ....................70 11.1 Lieferumfang / (optionales) Zubehör ................

  • Seite 5: Einführung

    USV MKD RT Einführung Einführung Vorwort Sehr geehrte(r) Bedienerin / Bediener, Sie stehen vor der Aufgabe, eine unterbrechungsfreie Stromversorgung zu be- dienen. Diese Betriebsanleitung soll Sie bei Ihrer verantwortungsvollen Arbeit unter- stützen und grundlegende Informationen über die unterbrechungsfreie Strom- versorgung vermitteln, nämlich über das Funktionsprinzip, die Anwendung und darüber, was bei Betriebsstörungen zu tun ist.

  • Seite 6: Gültigkeit

    Technischen Daten definierte unterbrechungsfreie Stromversorgung als Ganzes bzw. auf Module, Baugruppen und Einzelteile, die von der Firma EFFEKTA Regeltechnik GmbH entwickelt und gebaut wurden.  11. Technischen Daten Aufbewahrung Diese Betriebsanleitung des Gerätes, muss stets in der Nähe desselben auf- bewahrt werden, um bei Bedarf schnell greifbar zu sein.
  • Seite 7 USV MKD RT Einführung Texte, die mit WARNUNG! gekennzeichnet sind, warnen vor Gefährdun- gen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können die- se Gefährdungen zu schweren (irreversiblen) Verletzungen oder zum Tod führen! Texte, die mit VORSICHT! gekennzeichnet sind, warnen vor Gefährdun- gen.

  • Seite 8: Warnung Vor Gefahrenstelle

    USV MKD RT Einführung 1.1.2 Warnhinweise 1.1.2.1 Warnung vor Gefahrenstelle Allgemeine Warnung vor Gefahrenstellen! 1.1.2.2 Spezifische Warnhinweise Warnung vor gefährlicher elektrischer Spannung! Warnung im Umgang mit Akkumulatoren! 1.1.3 Gebots-Symbole Beachten Sie die angegebene(n) Dokumentation(en) bzw. die Hinweise! Vor Arbeiten freischalten!

  • Seite 9: Allgemeine Symbole

    USV MKD RT Einführung 1.1.4 Allgemeine Symbole ● Dieser Punkt kennzeichnet die Beschreibungen von Tätigkeiten, die Sie ausführen sollen. – Dieser Strich kennzeichnet Aufzählungen.  Dieser Pfeil kennzeichnet Querverweise. Sind innerhalb des Textes Querverweise auf andere Kapitel erforderlich, ist die Schreibweise aus Gründen der Übersichtlichkeit gekürzt.

  • Seite 10: Informationspflicht

    – Reinigung – die Entsorgung des Gerätes verantwortlich sind, gelesen, verstanden und in allen Punkten be- achtet werden. Die Firma EFFEKTA Regeltechnik GmbH lehnt jede Haftung für entstan- dene Schäden, verursacht durch nicht bzw. unzureichend instruiertes Personal, ab! Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden.
  • Seite 11 Schäden, ob direkt, unabsichtlich, speziell oder irgendwelcher Folgeschäden, auch wenn Sie durch Nachlässigkeit oder andere Fehler verursacht wurden. Die EFFEKTA Regeltechnik GmbH gibt weder explizite noch implizite Garan- tien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Aus- schluss impliziter Garantien gesetzlich nicht zulässig.

  • Seite 12: Haftpflichtbeschränkung

    Begleitschäden, auch in dem Fall, das wir über die Mög- lichkeit solcher Schäden informiert worden sind. Auf keinen Fall ist die EFFEKTA Regeltechnik GmbH verantwortlich für jegli- che zufällige, indirekte, spezielle, Folge- oder andere Schäden jeglicher Art (einschließlich ohne jede Begrenzung Schäden bezüglich Profitverlust, Ge- schäftsunterbrechung, Verlust von Geschäftsinformationen, oder jeglichen an-...

  • Seite 13: Aufstellung

    USV MKD RT Einführung Aufstellung Nicht in einem Bereich installieren in dem brennbarer Dunst entsteht, wie beispielsweise Benzinlager, Motorräume usw. Die USV ist für den Betrieb in belüfteten Räumen bei einer Umgebungstempe- ratur von 0 ° bis 40 °C konzipiert.

  • Seite 14: Sicherheitshinweise

    USV MKD RT Sicherheitshinweise Sicherheitshinweise Einleitung Die USV ist ein nach den Regeln und Vorschriften der Technik hergestell- tes Gerät zur unterbrechungsfreien Stromversorgung. Das Gerät und die zugehörigen Komponenten, Module und Baugruppen erfüllen einzeln und in ihrer Gesamtheit die derzeit gültigen Sicherheits- Normen und entsprechen den der EG-Maschinenrichtlinie 2006/42/EG.

  • Seite 15: Personenschäden / Sachschäden Vermeiden

    Dokumentation beschrieben sind. Halten Sie die vorgegebenen Hand- lungsschritte ein. Verwenden Sie nur Original-Ersatzteile von EFFEKTA Regeltechnik GmbH Umwelt schützen Senden Sie das Produkt nach Ende der Nutzungszeit an EFFEKTA Regel- technik GmbH. Wir sorgen für eine umweltschonende Entsorgung. Serie MKD...

  • Seite 16: Anschluss

    USV MKD RT Sicherheitshinweise Anschluss Die USV nur an eine geerdete Schutzkontaktsteckdose anschließen oder bei Klemmanschluss den Schutzleiter unbedingt anschließen. Das Gerät darf unter keinen Umständen ohne Schutzleiter betrieben werden. Die Steckdose zur Hausinstallation muss leicht zugänglich sein und sich in der Nähe der USV befinden. Bei Festanschluss möglichst kurze Leitungslängen einhalten.

  • Seite 17: Betrieb

    USV MKD RT Sicherheitshinweise Betrieb Bevor die Verbraucher am Ausgang angeschlossen werden, muss die Grund- konfiguration vorgenommen werden. Sehr wichtig ist dabei die Ausgangsspan- nung in Bezug auf die Verbraucher. Die USV-Anlage umfasst einen Energiespeicher (Akkumulatoren). Dadurch kann der Ausgang stromführend sein, selbst wenn die USV netzeingangsseitig nicht angeschlossen ist.

  • Seite 18: Wartung, Service Und Störungen

    USV MKD RT Sicherheitshinweise Defekte Akkumulatoren müssen umweltgerecht entsorgt werden. Auf keinen Fall Akkumulatoren in den Hausmüll werfen. Örtliche Entsorgungsvorschriften sind zu beachten. Wartung, Service und Störungen Achtung – Gefahr von Stromschlägen. Selbst nach dem Ausschalten durch den Powerschalter bzw. nach dem Auftrennen der Akkuversorgung können noch Teile der USV hohe Span-...

  • Seite 19: Gerätebeschreibung Der Usv

    USV MKD RT Gerätebeschreibung der USV Gerätebeschreibung der USV Dieses Handbuch soll grundlegende Informationen über einphasige Offline USV-Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lage- rung sowie zur Handhabung und Installation der USV-Anlagen.

  • Seite 20: Geräteelemente An Der Front

    USV MKD RT Gerätebeschreibung der USV Geräteelemente an der Front Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und Anzeigeelemente positioniert. USV Gehäuse Standfüße USV-Frontblende LCD Bedienpanel Abb. 3-1 - 1 Frontansicht MKD RT (als Tower aufgestellt) Serie MKD...

  • Seite 21: Lcd Bedienpanel

    USV MKD RT Gerätebeschreibung der USV 3.1.1 LCD Bedienpanel LCD-Display Taster "EIN / AUS" Taster "Menü Aufwärts / Zurück" Taster "Menü Abwärts / Weiter" Taster "Auswahl" Abb. 3-1 - 2 Bedienpanel Serie MKD...
  • Seite 22 USV MKD RT Gerätebeschreibung der USV 3.1.2 Taster EIN / AUS Funktionen: Wenn ein Akku an die USV angeschlossen ist, so können Sie das Gerät im ausgeschalteten Zustand einschalten. Ist das Gerät eingeschaltet und der Bypass-Modus aktiviert, so können Sie durch Betätigen der Taste in den Normalbetrieb wechseln.

  • Seite 23: Geräteelemente An Der Rückwand

    USV MKD RT Gerätebeschreibung der USV Geräteelemente an der Rückwand 2 3 4 9 10 2 3 4 USV-Ausgang Anschluss "DRY-IN" Anschluss "EPO" Anschluss "DRY-OUT" Erweiterungsslot für Kommunikationskarten USB-Anschluss RS232-Schnittstelle Lüfter Netz-Eingang 10 Erdungsanschluß Abb. 3-2 - 1 Rückwand MKD RT (oben 1000-2000 VA, unten 3000 VA) Die Steckverbindungen "USV-Ausgang"...

  • Seite 24: Usv-Ausgang

    USV MKD RT Gerätebeschreibung der USV 3.1.3 USV-Ausgang IEC Kaltgerätebuchsen 10 A (3000 VA Version zusätzlich mit 16 A Buchse) zum Anschluss der Verbraucher. Der Schutzleiter ist unbedingt anzuschließen! Bitte beachten Sie immer die angegebene Eingangsspannung auf dem Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs.

  • Seite 25: Anschluss Dry-In Und Dry-Out

    USV MKD RT Gerätebeschreibung der USV 3.1.5 Anschluss DRY-IN und DRY-OUT Die USV verfügt über einen integrierten, einzel programmierbaren Relais- Ausgang mit einem potentialfreien Kontakt für die Alarmfernanzeige (potential- freier Ausgangsport) und einen Einzelsignaleingang (potentialfreier Eingangs- port). Die Lage der Ports entnehmen Sie bitte der Abbildung auf der Rückseite der USV.
  • Seite 26 USV MKD RT Gerätebeschreibung der USV Abb. 3-2 - 3 Relais-Einschubkarte Abb. 3-2 - 4 Belegungsplan Relais-Karte Serie MKD...
  • Seite 27 USV MKD RT Gerätebeschreibung der USV 3.1.7 USB-Anschluss Der USB-Anschluss dient zum Anschluss der USV an einen PC. 3.1.8 Lüfter Lüfter zum Kühlen des Gerätes. 3.1.9 Netz-Eingang IEC Kaltgerätestecker 10 A (Bei 3000 VA Modell 16 A). Der Netzanschluss erfolgt über das beiliegende Anschlusskabel mit dem Schukostecker.

  • Seite 28: Geräteumbau

    USV MKD RT Gerätebeschreibung der USV Geräteumbau Die USV kann auf verschiedene Arten aufgestellt werden. senkrecht als Tower-Gerät auf Standfüßen waagerechte Einbaulage in einem 19" Rack. Je nach Aufstellvariante ist das LCD-Display zu drehen und die Montagewinkel für den 19"-Einschub anzubringen.
  • Seite 29 USV MKD RT Gerätebeschreibung der USV Vorgehensweise zum Drehen des Bedienpanels: Bedienpanel Einkerbung Abb. 3-3 - 2 Display drehen - Einkerbung Ziehen Sie das Bedienpanel (1) mit Griff in die Einkerbung (2) vorsichtig nach vorne vom Gehäuse herunter. Drehen Sie das Display um 90°, so dass es beim senkrechten Aufstellen der USV korrekt sitzt.
  • Seite 30 USV MKD RT Gerätebeschreibung der USV Abb. 3-3 - 4 Aufstellen der USV Stecken Sie die mitgelieferten Teile der Standfüße zusammen Stellen Sie die USV auf die Standfüße. Die USV kann nun angeschlossen und in Betrieb genommen werden. Serie MKD...

  • Seite 31: Umbau Der Usv Als Rack-Gerät

    USV MKD RT Gerätebeschreibung der USV 3.1.11 Umbau der USV als Rack-Gerät Abb. 3-3 - 5 Rack-Gerät Folgende Schritte sind hierbei durchzuführen: Display in waagerechte Lage drehen. Befestigungswinkel montieren. USV im Einschub des 19" Racks montieren. Serie MKD...
  • Seite 32 USV MKD RT Gerätebeschreibung der USV Vorgehensweise zum Drehen des Displays: Bedienpanel Einkerbung Abb. 3-3 - 6 Display drehen - Einkerbung Ziehen Sie das Bedienpanel (1) mit Griff in die Einkerbung (2) vorsichtig nach vorne vom Gehäuse herunter. Drehen Sie das Display um 90°, so dass es beim waagerechten Einbau der USV korrekt sitzt.
  • Seite 33 USV MKD RT Gerätebeschreibung der USV Abb. 3-3 - 8 Befestigungswinkel anschrauben Montieren Sie seitlich die beiden Befestigungswinkel mit den je 4 Schrau- ben am Gehäuse. Abb. 3-3 - 9 19" Rack Schieben Sie die USV in den Einschubschacht des 19" Racks.
  • Seite 34 USV MKD RT Gerätebeschreibung der USV Schrauben Abb. 3-3 - 10 Befestigung der USV im 19" Rack Montieren Sie die USV durch Befestigung mittels der Schrauben. Die USV kann nun angeschlossen und in Betrieb genommen werden. Achten Sie darauf, für das Gewicht der USV geeignete Tragschienen in Ihrem 19“-Schrank zu verwenden.

  • Seite 35: Lagerung Und Auspacken

    USV MKD RT Lagerung und Auspacken Lagerung und Auspacken Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollten Sie folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: + 0 °C ... + 40 °C.

  • Seite 36: Systembeschreibung

    USV MKD RT Systembeschreibung Systembeschreibung Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die internen Akkumulatoren in geladenem Zustand.
  • Seite 37 USV MKD RT Systembeschreibung Wenn der Netzausfall die Überbrückungszeit der USV überschreitet, schaltet sich diese ab, um eine Tiefentladung der Akkus zu verhindern. Bei Rückkehr der Netzspannung läuft die USV automatisch wieder an, versorgt den Verbrau- cher und kontrolliert die Aufladung der Akkubank.

  • Seite 38: Installation Und Anschluss Der Usv

    USV MKD RT Installation und Anschluss der USV Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionswei- se der USV zu gewährleisten. Beim Aufstellen / Einbauen der USV ist dabei folgendes zu beachten: Vermeiden Sie extreme Temperaturen und Luftfeuchtigkeit.
  • Seite 39 USV MKD RT Installation und Anschluss der USV Die Modelle der Serie MKD sind mit Steckanschlüssen ausgerüstet. Hierbei sind das Anschlussschema (Fehler! Verweisquelle konnte nicht gefunden werden.) sowie die nachfolgenden Informationen zu beachten Abb. 5-1 - 2 Anschluss der USV Achtung ! Das in Abbildung 4 angegebene Anschlussschema hat nur dann seine Gültig-...

  • Seite 40: Kommunikationsanschluss Der Usv

    USV MKD RT Installation und Anschluss der USV Kommunikationsanschluss der USV Zum Datenaustausch mit der USV steht eine komfortable Kommunikations- Schnittstelle zur Verfügung. Es kann jeweils nur ein Kommunikationsport aktiv sein. Der USB-Port hat Prio- rität vor dem RS232-Port. Ist ein Kommunikationskabel angeschlossen, kann die Software Daten mit der USV austauschen.

  • Seite 41: Anschlussreihenfolge

    USV MKD RT Installation und Anschluss der USV Anschlussreihenfolge Verbinden Sie die USV mit dem Netz, wobei das Netz und die USV wäh- rend des Vorgangs sicher abgeschaltet sein müssen. Bevor die Verbraucher am Ausgang angeschlossen werden, muss die Grundkonfiguration vorgenommen werden.
  • Seite 42 USV MKD RT Installation und Anschluss der USV Der Relais-Ausgangskontakt darf nicht an Stromkreise angeschlossen werden, die mit dem Versorgungsnetz verbunden sind. Versorgungsleitungen müssen mit einer verstärkten Isolierung versehen werden. Der Relais-Ausgangskontakt hat eine maximale Belastbarkeit von 30 VAC/1 A und Sollwerte von 60 VDC/2 A.

  • Seite 43: Belegung Des Epo-Anschlusses

    USV MKD RT Installation und Anschluss der USV 6.1.5 Belegung des EPO-Anschlusses Leiterfunktion Anschlussdrahtgröße Empfohlene Drahtgröße 4 - 0,32 mm 0,82 mm (18 AWG) (12 - 22 AWG ) Lassen Sie den EPO-Stecker am EPO-Port der USV installiert, selbst wenn die EPO-Funktion nicht benötigt wird.

  • Seite 44: Gerätebetrieb Und Bedienung

    USV MKD RT Gerätebetrieb und Bedienung Gerätebetrieb und Bedienung Gerätebetrieb der USV Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 7.1.1 Betriebsart Line mode Die Betriebsart "Line mode" ist der normale Netzbetrieb der USV. Die Anzeige in Line mode sieht wie folgt aus: Abb.
  • Seite 45 USV MKD RT Gerätebetrieb und Bedienung Bypass-Betrieb Im Bypass-Betrieb hat die USV keine Backup-Funktion. Die USV schaltet z. B. bei einem Inverterproblem in den Bypass-Betrieb. Der Netz-Eingang und der Netzausgang wird mittels eines Relais überbrückt. Die Anzeige im Bypass-Betrieb sieht wie folgt aus: Abb.
  • Seite 46 USV MKD RT Gerätebetrieb und Bedienung HE-Betrieb (High Efficiency) Im HE-Betrieb befindet sich die USV zunächst im Bypass-Betrieb. Der Inverter wird erst bei einem Netzausfall hinzugeschaltet. Hierbei entsteht eine kurze Umschaltzeit im Millisekundenbereich. Die Anzeige im HE-Betrieb sieht wie folgt aus: Abb.
  • Seite 47 USV MKD RT Gerätebetrieb und Bedienung Warnung Warnungen sind in der Regel keine fatalen Fehler, sollten jedoch schnellst möglich behoben werden. Bei einer Warnung arbeitet die USV weiter. Stehen an der USV Warnungen an, so wird dies am Display wie folgt darge- stellt.
  • Seite 48 USV MKD RT Gerätebetrieb und Bedienung Sonstige Meldungen Bei einer Überladung wird von der USV ein akustisches Signal ausgegeben. Das Alarmsignal ertönt zweimal pro Sekunde. Die Anzeige bei einer Überladung sieht wie folgt aus: Abb. 7-1 - 9 Bei einem Batterietest sieht die Anzeige wie folgt aus: Abb.

  • Seite 49: Bedienungsanleitung Der Usv

    USV MKD RT Gerätebetrieb und Bedienung Wird ein Fehler an dem Akku erkannt wie z. B. "Batterie nicht angeschlossen" oder "schlechter Batteriestatus", sieht die Anzeige wie folgt aus: Abb. 7-1 - 11 Batteriefehler Bedienungsanleitung der USV Der Bediener dieser USV- Anlage muss sich stets an die Anweisungen dieses Handbuchs halten.

  • Seite 50: Ein- / Ausschalten Der Usv

    USV MKD RT Gerätebetrieb und Bedienung 7.1.2 Ein- / Ausschalten der USV Einschalten der USV mit angeschlossenen Verbrauchern: Überprüfen Sie vor dem Einschalten der USV, ob alle Verbraucher korrekt angeschlossen sind. Schalten Sie die USV ein. Die USV wird hochgefahren wenn der Lüfter eingeschaltet ist und auf dem LCD-Display eine Willkommensnachricht erscheint.

  • Seite 51: Menüstruktur Der Usv

    USV MKD RT Gerätebetrieb und Bedienung 7.1.3 Menüstruktur der USV UPS status -> Status der USV Event Log -> Fehlermeldung Measurements -> Messungen Control -> Kontroll-Menü Identification -> Identifikation Settings -> Einstellungen Hauptmenü Standardanzeige Statusanzeige Abb. 7-2 - 1 Menüstruktur der USV...
  • Seite 52 USV MKD RT Gerätebetrieb und Bedienung Befindet sich das Display in der Standardanzeige, so können Sie mit den bei- den Pfeiltasten durch kurzes Betätigen innerhalb der Statusanzeigen navigie- ren. Durch längeres Betätigen der Taste "Menü Aufwärts / Zurück" gelangen Sie von der Standardanzeige in das Hauptmenü.

  • Seite 53: Menü

    USV MKD RT Gerätebetrieb und Bedienung Menü 7.1.4 USV-Status-Menü Beim Betätigen der Taste "Menü Aufwärts / Zurück" (Abb. 3-1 - 2, Pos. 4) für länger als eine Sekunde gelangen Sie von der Standard- anzeige in das Hauptmenü. Beim kurzen Betätigen der Taste "Auswahl" (Abb. 3-1 - 2, Pos. 2) gelangen Sie vom Hauptmenü...

  • Seite 54: Statusmeldungen

    USV MKD RT Gerätebetrieb und Bedienung 7.1.5 Statusmeldungen Beim Betätigen der Taste "Menü Aufwärts / Zurück" (Abb. 3-1 - 2, Pos. 4) für länger als eine Sekunde gelangen Sie vom Hauptmenü in das entsprechende Untermenü. Beim kurzen Betätigen der Taste "Auswahl" (Abb. 3-1 - 2, Pos. 2) gelangen Sie aus dem aktuellen Untermenü...
  • Seite 55 USV MKD RT Gerätebetrieb und Bedienung 7.1.6 Messungen Beim Betätigen der Taste "Menü Aufwärts / Zurück" (Abb. 3-1 - 2, Pos. 4) für länger als eine Sekunde gelangen Sie vom Hauptmenü in das entsprechende Untermenü. Beim kurzen Betätigen der Taste "Auswahl" (Abb. 3-1 - 2, Pos. 2) gelangen Sie aus dem aktuellen Untermenü...
  • Seite 56 USV MKD RT Gerätebetrieb und Bedienung 7.1.7 Kontroll-Menü Beim Betätigen der Taste "Menü Aufwärts / Zurück" (Abb. 3-1 - 2, Pos. 4) für länger als eine Sekunde gelangen Sie vom Hauptmenü in das entsprechende Untermenü. Beim kurzen Betätigen der Taste "Auswahl" (Abb. 3-1 - 2, Pos. 2) gelangen Sie aus dem aktuellen Untermenü...

  • Seite 57: Identifizierung

    USV MKD RT Gerätebetrieb und Bedienung 7.1.8 Identifizierung Beim Betätigen der Taste "Menü Aufwärts / Zurück" (Abb. 3-1 - 2, Pos. 4) für länger als eine Sekunde gelangen Sie vom Hauptmenü in das entsprechende Untermenü. Beim kurzen Betätigen der Taste "Auswahl" (Abb. 3-1 - 2, Pos. 2) gelangen Sie aus dem aktuellen Untermenü...
  • Seite 58 USV MKD RT Gerätebetrieb und Bedienung 7.1.9 Einstellungen Abb. 7-3 - 6 Einstellungen Das Einstell-Menü ist passwortgeschützt. Das Passwort ist "USER". Im Menü Einstellungen können Sie die gesamten Parameter der USV einstel- len wie z. B. das Passwort, akustische Signale, Spannungswerte, Frequenzen, uws.
  • Seite 59 USV MKD RT Gerätebetrieb und Bedienung Informieren Sie sich beim Fachhändler bevor Sie Einstellungen in diesem Menü verändern. Falsche Einstellungen können zu Fehlfunktionen oder sogar zur Zerstörung der USV führen. Eine Beschreibung der einzelnen Parameter finden Sie in der folgenden Tabelle.
  • Seite 60 USV MKD RT Gerätebetrieb und Bedienung Parameter Einstellmöglichkeiten Standardwert <enable><disable> enable Automatic overload restart <enable> bedeutet, dass die USV vom Bypass- in den Normalbetrieb umschaltet, nachdem die Batterien zu 70 % aufgeladen wurden. Auto bypass <enable><disable> disable <enable> bedeutet, dass die USV beim Ein- schalten in den Bypass-Betrieb wechselt.
  • Seite 61 USV MKD RT Gerätebetrieb und Bedienung Dry contact signal output <Summary alarm><On battery><Batt Summary alarm low><UPS ok><On bypass> Parameter Einstellmöglichkeiten Standardwert Set running time Day:0000-9999 Day:0000 Hour:00-23 Time:00:00:00 Minute:00-59 Second:00-59 LCD contrast <-5>……..<+5> Der Kontrast des LCD-Display kann hier von –...

  • Seite 62: Fehlerbeseitigung

    USV MKD RT Fehlerbeseitigung Fehlerbeseitigung Fehlerbeseitigungsarbeiten an der USV-Anlage sind ausschließlich durch autorisiertes Fachpersonal zu erledigen. Fehlermeldung Mögliche Ursache Abhilfe Keine Anzeige, kein Keine Eingangs- Überprüfen Sie die Netzsteckdose Warnton, obwohl das spannung und das Eingangskabel. System an das Strom-...
  • Seite 63 USV MKD RT Fehlerbeseitigung Fehlermeldung Mögliche Ursache Abhilfe Fragen Sie Ihren Händler. Batterie warten Die Batterie muss Alarmcode: 13 eventuell ausge- tauscht werden. Überlastung Überlastung Überprüfen Sie die Verbraucher und Alarmcode: 41/42/43 klemmen Sie einige verzichtbare Ver- braucher ab. Überprüfen Sie, ob einige Verbrau- cher ausgefallen sind.
  • Seite 64 USV MKD RT Fehlerbeseitigung Ist das von Ihnen registrierte Fehlerbild der USV in der Tabelle nicht zu finden, benachrichtigen Sie bitte unsere Serviceabteilung und halten folgende Informa- tionen bereit: 1. Modellnummer, Seriennummer 2. Datum, an dem das Problem auftrat 3. Ausführliche Beschreibung des Problems...

  • Seite 65: Software

    USV MKD RT Software Software Durch ein geeignetes Softwarepaket können Einstellungen und Betriebszu- stände der USV über die Kommunikationsschnittstelle ermittelt und weiterver- arbeitet werden. Die Softwarepakete sind beim Hersteller / Händler oder unter der angegebe- nen Service-Hotline erhältlich. Dort bekommen Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV.

  • Seite 66: Wartung Und Service

    USV MKD RT Wartung und Service Wartung und Service Sie können bei Ihrer USV-Anlage eine lange Lebensdauer und einen störungs- freien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungsbe- dingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten.

  • Seite 67: Wechseln Der Akkumulatoren

    USV MKD RT Wartung und Service Bedenken Sie, dass nach der Messung, die Akkumulatoren der Anlage entla- den sind. D. h. die USV-Anlage muss einige Stunden (min. 5 h) im Netz- bzw. Ladebetrieb arbeiten, bevor diese wieder zu ca. 80 % einsatzfähig ist.

  • Seite 68: Service-Protokoll

    USV MKD RT Wartung und Service Service-Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV-Anlage durchgeführt wurden in das Service-Protokoll ein. Datum Durchgeführten Arbeiten Durchgeführt von Serie MKD...

  • Seite 69: Service-Hotline

    Bereich oder Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbar- keit der USV-Anlage zu gewährleisten. Zudem können wir Sie im Rahmen ei- nes Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal un- terstützen bzw.

  • Seite 70: Technische Daten

    USV MKD RT Technische Daten Technische Daten Model MKD 1000 MKD 1500 MKD 2000 MKD 3000 Leistung Maximalleistung (kVA) 1000 1500 2000 3000 Maximalleistung (kW) 1350 1800 2700 Überbrückungszeit Bei Nennlast ca. 5 Min. ca. 4 Min. ca. 4 Min.

  • Seite 71: Lieferumfang / (Optionales) Zubehör

    Technische Daten Lieferumfang / (optionales) Zubehör Nachfolgend finden Sie eine Liste der Komponenten, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind (Bitte prüfen Sie nach Erhalt der Ware umgehend die Vollständigkeit des Lieferum- fangs).

  • Seite 72: Kommunikationsschnittstellen (Optionales Zubehör)

    USV MKD RT Technische Daten St. Bezeichnung Funktion / Ansicht: Artikel-Nr. Liefer- umfang Befestigungswinkel Befestigungswinkel für 19" Einschub Standfüße Standfüße für Tower-Variante 11.1.2 Kommunikationsschnittstellen (optionales Zubehör) Bezeichnung Artikelnummer Relais-Einschubkarte ZOC/AS400 SNMP-Mini-Slot-Einschubkarte GE/cs121-SLBdget Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung...
  • Seite 73 USV MKD RT Serie MKD...

  • Seite 74: Konformitätserklärung

    USV MKD 1500 RT Konformitätserklärung Konformitätserklärung Die CE-gekennzeichnete USV entspricht den folgenden EU-Richtlinien und harmonisierten Normen: Serie MKD...
  • Seite 75 USV MKD RT Konformitätserklärung Serie MKD...
  • Seite 76 EFFEKTA Regeltechnik GmbH Rheinwaldstraße 34 D – 78628 Rottweil...
