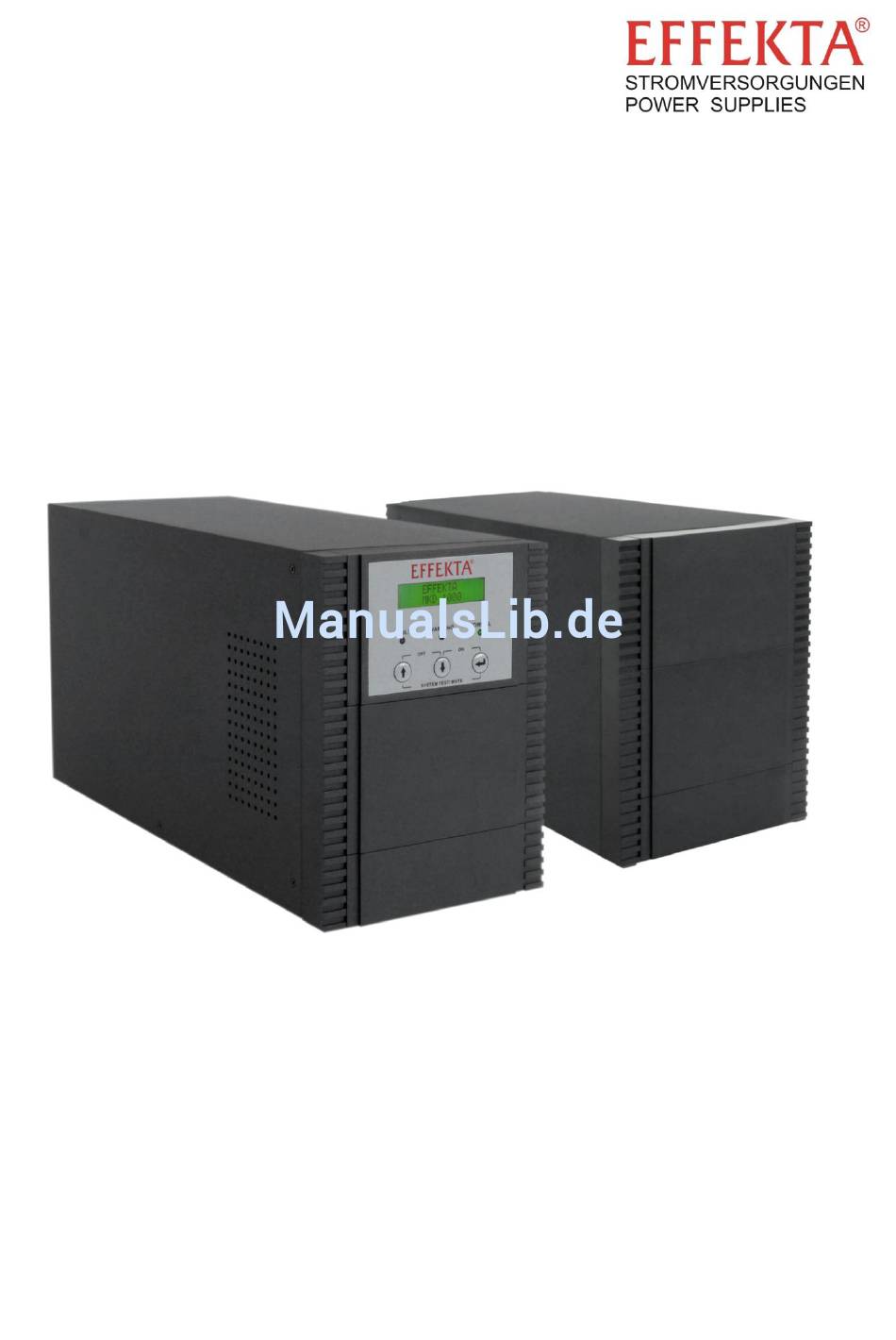

- Seite 1 Unterbrechungsfreie Stromversorgung MKD 700 / 1000 XL Handbuch Artikelnummer: ACX11MKS700000XL ACX11MKS1K0000XL Version V1.2 vom Oktober 2009...
-
Seite 2: Inhaltsverzeichnis
USV MKD 700/1000 XL Handbuch Inhalt Darstellung Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Umgang mit Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung Gerätebeschreibung MKD - Serie Geräteelemente an der Front 6.1.1 LCD - Anzeige 6.1.2 Taster LED –... - Seite 3 USV MKD 700/1000 XL Handbuch Software Wartung und Service 13.1 Messung der Überbrückungszeit (Stützzeit) 13.2 Wechseln der Akkumulatoren 13.3 Service- Protokoll 13.4 Service - Hotline: 13.5 Wartung und Serviceverträge Technische Daten 14.1 Gerätespezifikation 14.2 Lieferumfang / (optionales) Zubehör 14.3 Verschleißteilliste Anforderungen der Konformitätserklärung...
-
Seite 4: Darstellung
Entsorgung unterliegen. Werfen Sie diese Komponenten niemals in den Müll. Copyright © 2004 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma EFFEKTA Regeltechnik GmbH Warenzeichen: Alle verwendeten Warenzeichen sind Eigentum Ihrer jeweiligen Besitzer. ® EFFEKTA ist ein eingetragenes Warenzeichen der EFFEKTA Regeltechnik GmbH Technische und optische Änderungen sowie Druckfehler vorbehalten... -
Seite 5: Garantiebedingungen
USV MKD 700/1000 XL Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. -
Seite 6: Haftpflichtbeschränkung
USV MKD 700/1000 XL Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt. -
Seite 7: Sicherheit
USV MKD 700/1000 XL Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshinweise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Da die USV- Anlagen mit Netzspannung arbeiten und entsprechende Energiespeicher (Akkumulatoren mit großer Kapazität) entweder geräteintern... -
Seite 8: Anschluss
USV MKD 700/1000 XL Handbuch Achten Sie auf nicht blockierte Lüftungsöffnungen des Gerätes und einer ungehinderten Luftzirkulation. 3.4 Anschluss Die USV nur an eine geerdete Schutzkontaktsteckdose anschließen oder bei Klemmanschluss den Schutzleiter unbedingt anschließen. Das Gerät darf unter keinen Umständen ohne Schutzleiter betrieben werden. -
Seite 9: Umgang Mit Akkumulatoren
USV MKD 700/1000 XL Handbuch Zum vollständigen Ausschalten der USV zunächst beide „OFF““- Tasten länger als 3 s betätigen, warten bis sich die USV abschaltet und erst dann die Netz- verbindung trennen (Netzzuleitungskabel vom Gerät trennen). Darauf achten, dass keine Flüssigkeiten oder Fremdkörper in die USV gelangen. -
Seite 10: Wartung, Service Und Störungen
USV MKD 700/1000 XL Handbuch 3.7 Wartung, Service und Störungen Achtung – Gefahr von Stromschlägen. Selbst nach der Trennung vom Stromversorgungsnetz bleibt die USV mit dem Akkumulatorkreis verbunden und befindet sich unter gefährlichem Spannungspotential. Deshalb, vor der Durchführung von Service- oder Wartungsarbeiten, Akkumulatorenkreis trennen und die Spannungsfreiheit prüfen. -
Seite 11: Einleitung
USV MKD 700/1000 XL Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über einphasige USV Online- Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen. -
Seite 12: Systembeschreibung
USV MKD 700/1000 XL Handbuch 5 Systembeschreibung Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die internen Akkumulatoren in geladenem Zustand. -
Seite 13: Gerätebeschreibung Mkd - Serie
USV MKD 700/1000 XL Handbuch 6 Gerätebeschreibung MKD - Serie In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Geräteelemente an der Front Abb. 2: Display MKD - Serie Auf dem Display sind alle, für den Normalbetrieb notwendigen Bedien- und... -
Seite 14: Lcd - Anzeige
USV MKD 700/1000 XL Handbuch 6.1.1 LCD - Anzeige Anzeige Funktion 1) LCD-Display Das LCD Display dient zur Anzeige der Betriebsart und verschiedener Statuswerte. Folgende Anzeigen können durch die Auf – und Abtasten angewählt werden: Aktueller Status INPUT VOLTAGE (Eingangsspannung) -
Seite 15: Taster
USV MKD 700/1000 XL Handbuch 6.1.2 Taster Taster Funktion Durch gleichzeitiges betätigen dieses Tasters mit dem 2) Menü - Menü-Ab Taster (3) , für ca. 3sec., wird die USV Auswahl eingeschaltet. Durch gleichzeitiges betätigen dieses Tasters mit dem Menü-Auf Taster (4), für ca. 3sec., schaltet die USV in den Testbetrieb. -
Seite 16: Led - Anzeige
USV MKD 700/1000 XL Handbuch 6.1.3 LED – Anzeige LED´s Funktion 5) NORMAL Blinkt: Netz vorhanden, USV ausgeschaltet (Batterieladung) Dauer: Netz vorhanden, USV eingeschaltet 6) WARNING Die USV befindet sich im Überlast, Bypass oder Batteriebetrieb. 7) FAULT Allgemeiner Gerätefehler: Störung Inverter, Übertemperatur oder Batteriespannung fehlt. -
Seite 17: Geräteelemente An Der Rückwand
USV MKD 700/1000 XL Handbuch 6.2 Geräteelemente an der Rückwand Abb. 3: Rückwand- Ansicht MKD700 MKD1000 Gefahr ! Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: RS232- Interface) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen. - Seite 18 USV MKD 700/1000 XL Handbuch Der Schutzleiter ist unbedingt anzuschließen ! Bitte beachten Sie immer die angegebene Eingangsspannung auf dem Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs. c) USV- Ausgang IEC Kaltgerätebuchsen 10A Der Schutzleiter ist unbedingt anzuschließen ! Bitte beachten Sie immer die max.
-
Seite 19: Akustische Warnmeldungen Der Usv
USV MKD 700/1000 XL Handbuch g) RJ45 Überspannungsschutz für Telefon, Fax oder Modem Identifikation Das Identifikations-Label enthält Angaben über: # Hersteller # Gerätemodell und Leistungsklasse # Geräteeingangswerte # Geräteausgangswerte # Artikelnummer # Seriennummer # CE- und Barcode- Kennzeichnung 6.3 Akustische Warnmeldungen der USV Stützbetrieb und hohe Akkukapazität:... -
Seite 20: Lagerung Und Auspacken
USV MKD 700/1000 XL Handbuch 7 Lagerung und Auspacken 7.1 Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollte man folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung belassen und einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: +5°C...+30°C. -
Seite 21: Installation Und Anschluss Der Usv
USV MKD 700/1000 XL Handbuch 8 Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionsweise der USV zu gewährleisten. Beim Aufstellen / Einbauen der USV- Anlage ist dabei folgendes zu beachten: Vermeiden Sie extreme Temperaturen und Luftfeuchtigkeit. -
Seite 22: Anschluss Der Usv
USV MKD 700/1000 XL Handbuch 8.1 Anschluss der USV Die Modelle der Serie MKD sind mit Steckanschlüssen ausgerüstet. Hierbei sind das Anschlussschema (Abb. 4) sowie die nachfolgenden Informationen zu beachten: Abb. 4: Anschluss der USV S: 6,3 A mm² Achtung ! Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine... -
Seite 23: Kommunikationsanschluss Der Usv
USV MKD 700/1000 XL Handbuch 8.2 Kommunikationsanschluss der USV Zum Datenaustausch mit der USV steht eine komfortable Kommunikations- Schnittstelle zur Verfügung. Sowie sich eine Erweiterungskarte im „INTELIGENT SLOT“(f) befindet ist die Kommunikationsschnittstelle (d) abgeschaltet. Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör“ aufgeführte Verbindungskabel. -
Seite 24: Verbindung Von Usv Und Akkubank
USV MKD 700/1000 XL Handbuch 8.3 Verbindung von USV und Akkubank Vor der Kopplung der USV mit der Akkubank ist sicherzustellen, dass beide Einheiten ausgeschaltet sind. Verwenden Sie ausschließlich die im Zubehör aufgeführten Artikel. Hierzu gehören die kompatible Akkubank und das entsprechende Verbindungskabel. -
Seite 25: Gerätebetrieb Und Bedienung
USV MKD 700/1000 XL Handbuch 9 Gerätebetrieb und Bedienung 9.1 Gerätebetrieb der USV Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 9.1.1 Betriebsarten und Meldungen Die wichtigsten Betriebsarten der USV können wie folgt beschrieben werden: Lade–Betrieb: Ist das Netz vorhanden und die Eingangssicherung eingeschaltet, befindet sich die USV im Ladebetrieb. - Seite 26 USV MKD 700/1000 XL Handbuch Netz-Betrieb: Ist das Netz vorhanden und hat die USV den Startvorgang vollständig abgeschlossen, befindet sich die USV automatisch im Netzbetrieb. -> Auch in dieser Betriebsart wird die Akkubank je nach Bedarf geladen. Anzeige/Warnmeldung: Nur die grüne LED (NORMAL) leuchtet dauernd, keine akustische Warnmeldung.
- Seite 27 USV MKD 700/1000 XL Handbuch Test- befindet sich die USV im Netzbetrieb, kann durch gleichzeitiges betätigen, für ca. 3sec., der Taster (2) „Menü-Auswahl“ und Taster (4) „Menü-Auf“ in den Betrieb: Test-Betrieb umgeschaltet werden. Hierbei wird nach einem LED – Test für ca.
-
Seite 28: Anzeige Der Messwerte
USV MKD 700/1000 XL Handbuch Bypassbetrieb: 9.1.2 Anzeige der Messwerte Mit den Tasten (3) „Menü-Ab“ und (4) „Menü-Auf“ kann auf folgende Anzeigen Anzeige: umgeschaltet werden: INPUT VOLTAGE (Eingangsspannung) OUTPUT VOLTAGE (Ausgangsspannung) INPUT FREQUENCY (Eingangsfrequenz) OUTPUT FREQUENCY (Ausgangsfrequenz) BATTERY VOLTAGE (Batteriespannung) BATTERY CAPACITY (Batteriekapazität) -
Seite 29: Bedienungsanleitung Der Usv
USV MKD 700/1000 XL Handbuch Grundeinstellung Gerätetyp Nach ca. 2 min. wird wieder automatisch in die Statusanzeige geschaltet. 9.2 Bedienungsanleitung der USV Der Bediener dieser USV- Anlage muss sich stets an die Anweisungen dieses Handbuchs halten. Der Bediener darf nur die nachfolgend aufgeführten Maßnahmen vornehmen und auch dies nur mit besonderer Sorgfalt:... -
Seite 30: Ändern Der Grundeinstellungen
USV MKD 700/1000 XL Handbuch Dabei bleibt die USV in der Ladebetriebsart, um die Akkumulatoren geladen und betriebsbereit zu halten. Um ein vollständiges Ausschalten der USV- Anlage zu erreichen muss das Gerät durch ausstecken des Zuleitungskabels vom Netz getrennt werden. -
Seite 31: Auslösen Des Testbetriebs
USV MKD 700/1000 XL Handbuch OUTPUT (z.B. 230VAC; 50Hz inaktiver Bypass) Die Ausgangsfrequenz kann folgende Einstellungen haben: 50Hz Ausgangsfrequenz 50Hz; inaktiver Bypass 60Hz Ausgangsfrequenz 50Hz; inaktiver Bypass 50Hz P Ausgangsfrequenz 50Hz; aktiver Bypass 60Hz P Ausgangsfrequenz 50Hz; aktiver Bypass Mit dem Taster (2) „Menü-Auswahl“... -
Seite 32: Kommunikation
USV MKD 700/1000 XL Handbuch 9.2.5 Kommunikation Für den Datenaustausch zwischen der USV und einem übergeordneten System sind entsprechende Softwarepakete notwendig. Das Leistungs- spektrum sehen Sie bitte im Kapitel „Software“. 10 Inbetriebnahme der USV- Anlage Um eine fehlerfreie Inbetriebnahme zu garantieren, sind die nachfolgenden Aktionspunkte einzuhalten: 1. -
Seite 33: Fehlerbeseitigung
USV MKD 700/1000 XL Handbuch 11 Fehlerbeseitigung Fehlerbeseitigungsarbeiten an der USV- Anlage sind ausschließlich durch autorisiertes Fachpersonal zu erledigen. Sollte die USV nicht einwandfrei arbeiten, versuchen Sie bitte das Problem unter zu Hilfenahme der nachfolgenden Tabelle zu beheben: Problem: Mögliche Ursache:... - Seite 34 USV MKD 700/1000 XL Handbuch Die Überbrückungszeit ist Die Akkumulatoren sind nicht Laden Sie die Akkumulatoren kleiner als der Nennwert. vollständig geladen, oder länger als 8 Stunden und einzelne Akkumulatoren wiederholen Sie den Test. defekt. Besteht das Problem weiterhin sind die Akkumulatoren auszu- tauschen.
- Seite 35 USV MKD 700/1000 XL Handbuch 12 Software Durch ein geeignetes Softwarepaket können Einstellungen und Betriebszustände der USV über die Kommunikationsschnittstelle ermittelt und weiterverarbeitet werden. Die Softwarepakete sind beim Hersteller / Händler oder unter der angegebenen Service-Hotline (Kapitel „Service“) erhältlich. Dort bekommen Sie nützliche Informationen über geeignete Softwarepakete...
-
Seite 36: Wartung Und Service
USV MKD 700/1000 XL Handbuch 13 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungs- bedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten. -
Seite 37: Wechseln Der Akkumulatoren
USV MKD 700/1000 XL Handbuch 13.2 Wechseln der Akkumulatoren Bevor Sie mit dieser Prozedur beginnen beachten Sie die aufgeführten Sicherheitshinweise. Führen Sie die Arbeiten in der angegebenen Reihenfolge aus. Verwenden Sie unbedingt Sicherheitswerkzeug. Stellen Sie vor Beginn der Arbeiten sicher, dass die USV ausgeschaltet und vom Versorgungsnetz getrennt ist. -
Seite 38: Service- Protokoll
USV MKD 700/1000 XL Handbuch 13.3 Service- Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service- Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Seite 38 von 44 Serie MKD XL... -
Seite 39: Service-Hotline
Bereich oder Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html 13.5 Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbarkeit der USV- Anlage zu gewährleisten. Zudem können wir Sie im Rahmen eines Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal unterstützen bzw. -
Seite 40: Technische Daten
USV MKD 700/1000 XL Handbuch 14 Technische Daten 14.1 Gerätespezifikation Modell: MKD700 MKD1000 Leistung: 700 VA / 490 W 1000 VA / 700 W Netzeingang: Phasen 1 Außenleiter + Neutralleiter 160 – 300 V AC Eingangsbereich 176 – 253 +/-20V AC... - Seite 41 Handbuch 14.2 Lieferumfang / (optionales) Zubehör Nachfolgend finden Sie eine Liste der Komponenten, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind (Bitte prüfen Sie nach Erhalt der Ware umgehend die Vollständigkeit des Lieferumfangs): Bezeichnung:...
-
Seite 42: Verschleißteilliste
USV MKD 700/1000 XL Handbuch 14.3 Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung für diese USV: Verschleißteil: Funktion: Artikelnummer: XXXX XX XX ** Energiespeicher Je nach Bestückung Akkumulator (Battery) siehe Zubehör oder... -
Seite 43: Anforderungen Der Konformitätserklärung
USV MKD 700/1000 XL Handbuch 15 Anforderungen der Konformitätserklärung Die CE- gekennzeichneten USV Einrichtungen entsprechen den folgenden harmonisierten Normen und EU- Richtlinien: EU- Richtlinie: 73/23/EEC (für Geräte, die in einem begrenzten Spannungsbereich arbeiten) 93/&(EEC als Ergänzung zur Richtlinie 73/23/EEC 89/336/EEC als Richtlinie zur elektromagnetischen Verträglichkeit... - Seite 44 USV MKD 700/1000 XL Handbuch Seite 44 von 44 Serie MKD XL...
