Effekta Triton Handbuch Seite 60

USV Triton 100 – 200 kVA
Temperatursensor: UHTWSC3
PIN 2
PIN 1
PIN 3/4
Temperatursensor: RC77002 (RJ45) BAT_T (RJ45):
PIN 1/5
PIN 2/4
PIN 7
PIN 8
5.2.3
Anschluss der Kommunikationsschnittstellen RS232, RS485 und USB
RS232:
Die serielle Schnittstelle RS232 dient zur Kopplung der Anlage mit einem PC
bzw. der darauf installierten Applikation (Software).
Die Verbindung ist ebenfalls für ein serielles Standardkabel ausgelegt und die
Belegung nachfolgend dargestellt (nicht aufgeführte Pins sind nicht belegt):

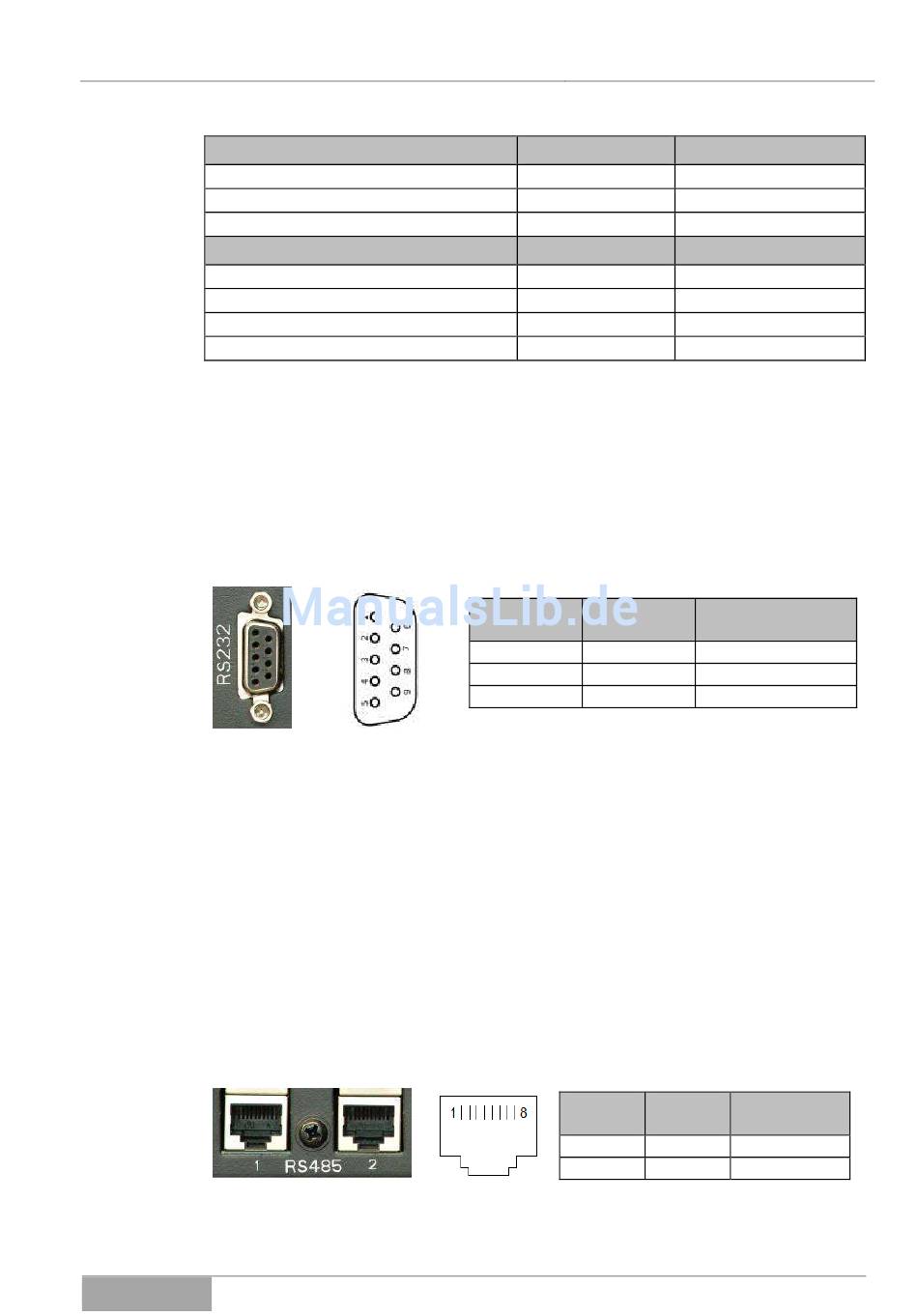

Abb. 5-8 RS232 Geräte-Anschluss der USV (SubD 9polig, female).
Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen-
Parametern:
RS485:
RS485 ist eine Schnittstelle für digitale, leitungsgebundene, differentielle, seriel-
le Datenübertragung, welche den Aufbau eines Bussystems erlaubt. Die Bele-
gung und das Protokoll sind individuell:
Abb. 5-9 RS485 Geräte-Anschluss (RJ45) der USV.
Serie: Triton
−
Datenrate:
−
Datenbits:
−
Stoppbits:
−
Paritätsbit:
Installation und Anschluss
BAT_T (RJ45):
PIN 1/5
PIN 7
PIN 8
PIN 1/5
PIN 2/4
PIN 7
PIN 8
PC USV
RS232: RS232:
Pin 2 Pin 2
Pin 3 Pin 3
Pin 5 Pin 5
2400 Baud;
8;
1;
keines;
z. B. PC USV
RS485: RS485:
Pin 1/5 Pin 1/5
Pin 2/4 Pin 2/4
Beschreibung:
Temperatursignal
12 V
GND
Beschreibung:
Tx (digitales Signal)
Rx (digitales Signal)
12 V
GND
Funktion:
Tx USV, Rx PC
Rx USV, Tx PC
GND
Funktion:
RS485 + „A"
RS485 – „B"
