USV Triton 100 – 200 kVA
3.4.3
Bedieneinheit der Anlage
Über die Bedieneinheit der Anlage können alle wichtigen Daten und Betriebszu-
stände dargestellt, abgerufen oder eingestellt werden. Dazu zählen unter ande-
rem auch Betriebsparameter, Statusdaten oder Ereignis- bzw. Alarmlisten. Die
Navigation und Eingabe erfolgt über das seitlich (rechts) gelegene Tastenfeld.

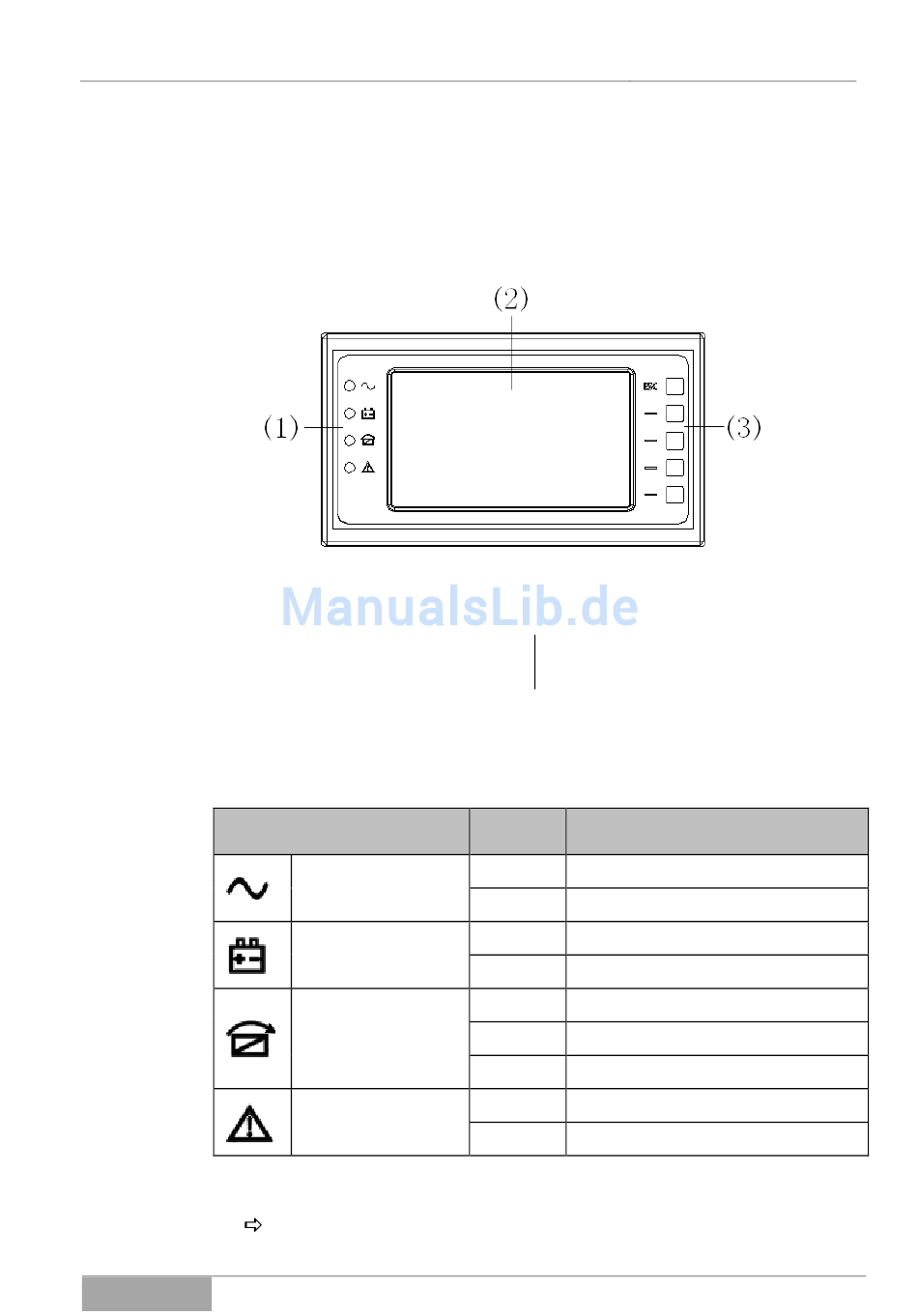

Abb. 3-14 Frontansicht der Anlagen-Bedieneinheit.
−
(1) LED (Status-) Anzeigen;
−
(2) Grafik-Anzeige, LC-Display;
Der allgemeine Anlagenstatus kann direkt über die LED-Anzeige (1) direkt er-
fasst werden. Die nachfolgende Tabelle beschreibt die vorwiegenden Zustände
der USV und die zugehörigen LED-Anzeigen im Überblick:
Anzeige LED (Farbe):
Eine vollständige Liste mit allen Betriebszuständen und Anzeigen sehen Sie un-
ter
Serie: Triton
Inverter-Betrieb:
(Grün)
Autonomie-Betrieb:
(Gelb)
Bypass-Betrieb:
(Gelb)
Alarm-Betrieb:
(Rot)
8 Status- und Fehlermeldungen
Gerätebeschreibung
−
(3) Tastenfeld
(Funktions- und Navigationstasten);
Status:
Beschreibung / Zustand:
an
Modul-Ausgang im Normalbetrieb.
aus
Inverter inaktiv.
an
Modul im Autonomie-Betrieb.
blinkend
Autonomiezeitende !
an
Modul im Bypass-Betrieb.
blinkend
Bypass Fehler !
aus
Bypass aus;
an
Modul Fehler bzw. Alarm !
aus
Modul ohne Fehler.
32
