USV Triton 100 – 200 kVA
Installation und Anschluss
(P1 und P2) und der entsprechenden Signalleitung untereinander zu koppeln.
Aus Zuverlässigkeitsgründen wird hier eine Ring-Topologie realisiert:

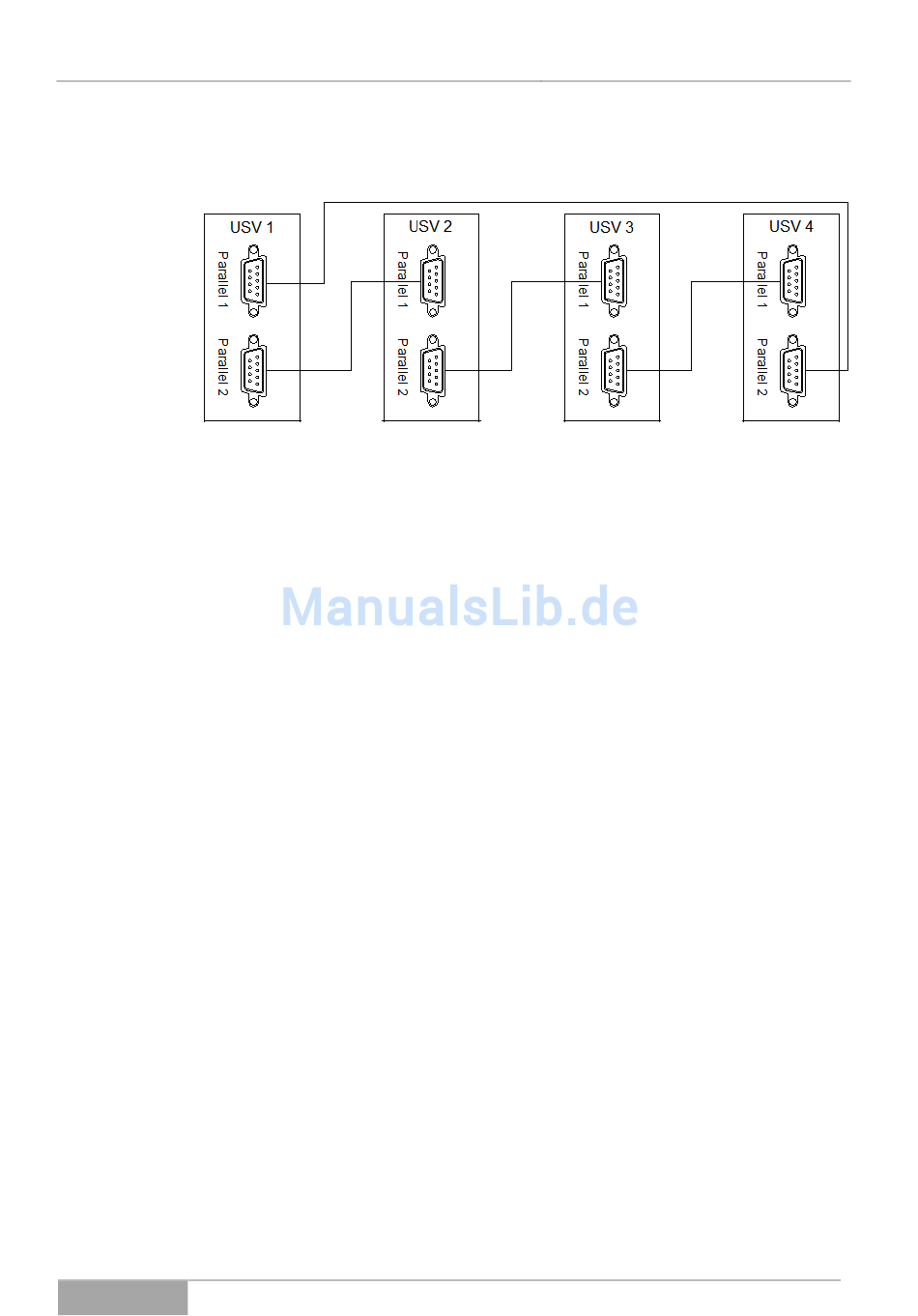

Abb. 5-11 Anwendung der Ring-Topologie zur signaltechnischen Parallelschal-
tung aller beteiligten USV-Einrichtungen.
Dabei ist es unerheblich ob zwei, drei oder vier Einrichtungen parallel geschaltet
sind. Charakteristisch ist immer die Bildung einer Ring-Signalkopplung über alle
beteiligten USV-Anlagen (Abb. 5-11).
Nutzen Sie zum Anschluss immer das mitgelieferte Parallel-Kabel
.
Serie: Triton
63
