5.5 Fadenspannungslüftung
2
3
Ab 06/2004
2
8
1
7
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadenspannungslüftung nur bei ausgeschaltetem Riegelautomaten
prüfen und einstellen.

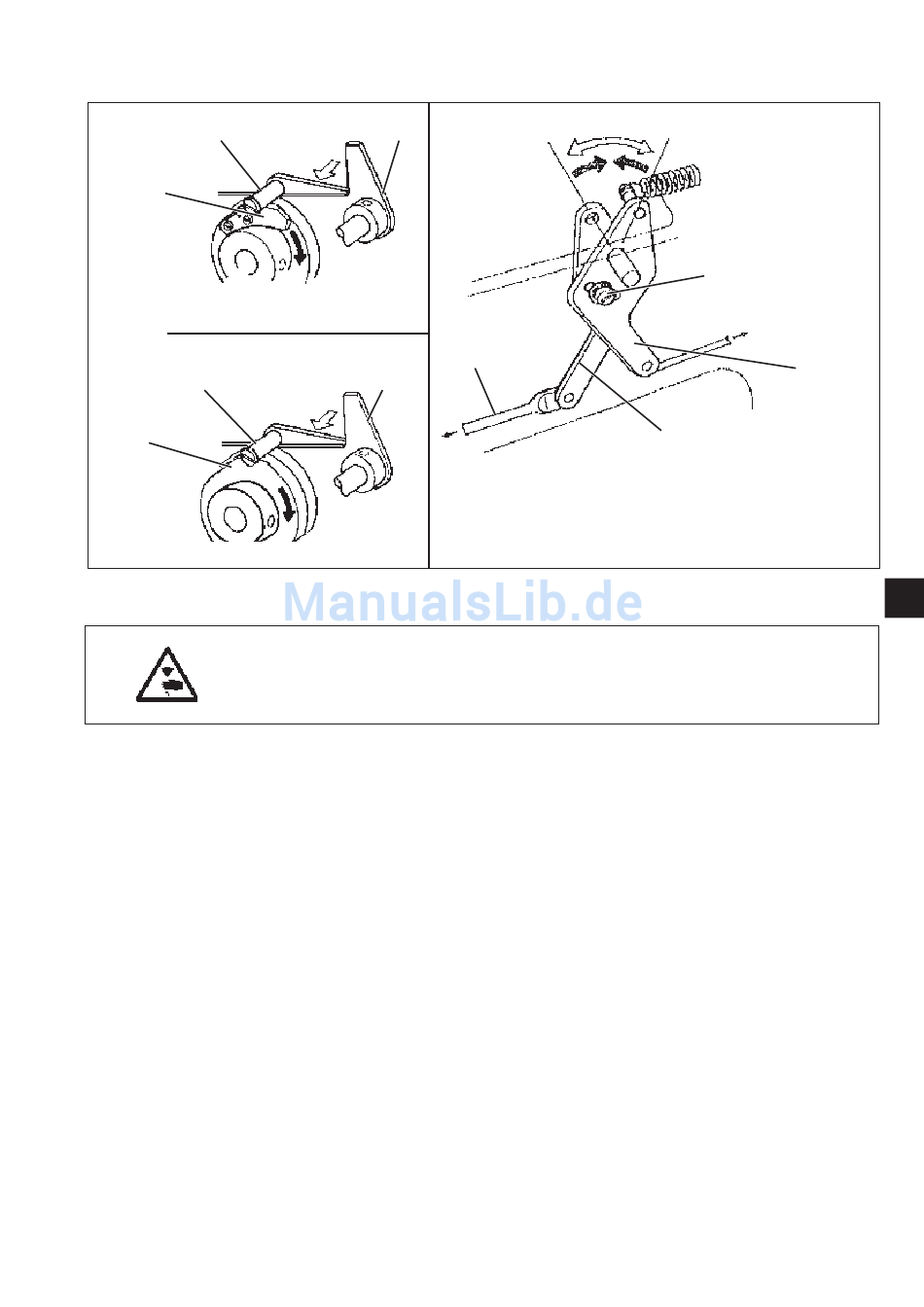

Regel und Kontrolle
Die Fadenspannung wird während des Fadenabschneidens geöffnet.
Der Spannungsfreigabearm 6 betätigt die Druckstange 7 und öffnet mit
dem Druckstift die Fadenspannung.
Beim Fadenabschneiden wird die Druckstange 7 durch den Hebel 5
betätigt.
–
Sicherstellen, dass der Spannungsfreigabezapfen 2 auf der
Spannungsfreigaberaste 3 bzw. Spannungsfreigabekurve 8 ruht.
Falls der Zapfen nicht auf der Raste aufliegt, den Nockenstößel 1
von Hand in Pfeilrichtung schieben und die Hauptwelle in
Drehrichtung drehen, bis die Stellung erreicht ist.
–
Klemmschraube 4 lösen.
–
Spannungsfreigabearm 6 entsprechend verstellen.
Abstand zwischen Arm 5 und Arm 6 verengen =
Spannungsscheiben öffnen weiter
Abstand zwischen Arm 5 und Arm 6 vergrößern =
Spannungsscheiben öffnen weniger.
–
Klemmschraube 4 festdrehen.
