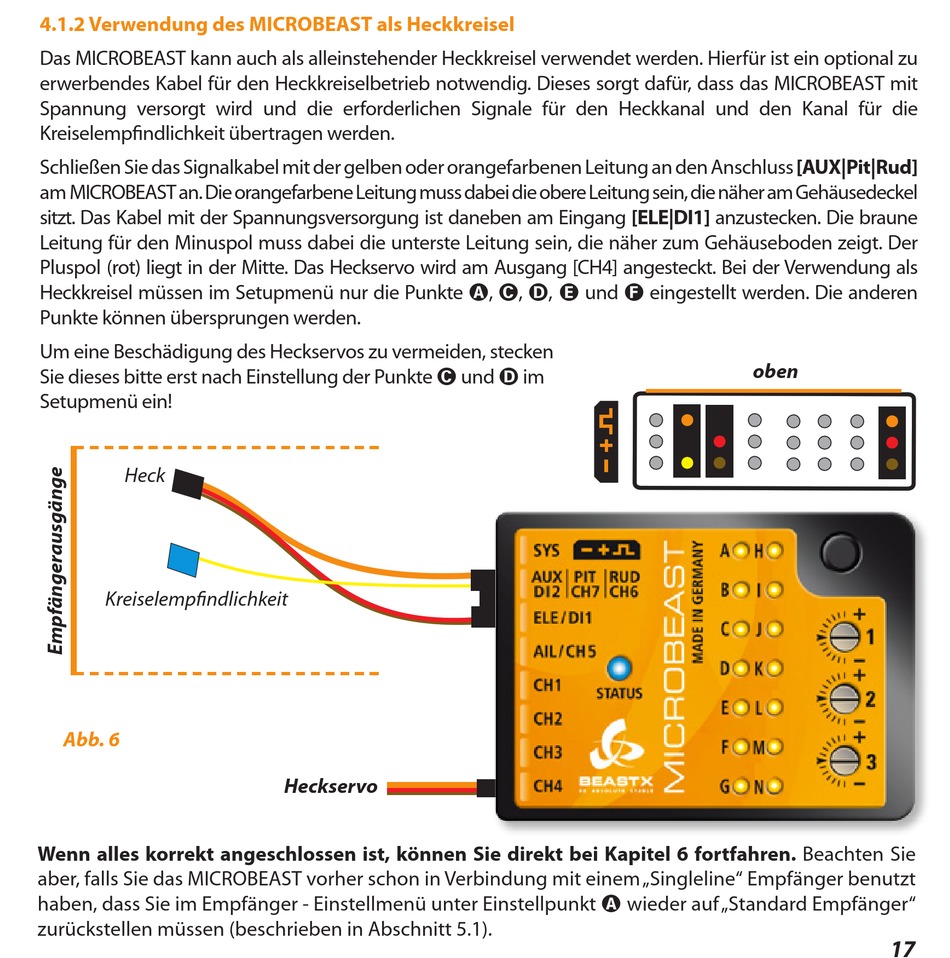

4 .1 .2 Verwendung des MICROBEAST als Heckkreisel

Das MICROBEAST kann auch als alleinstehender Heckkreisel verwendet werden. Hierfür ist ein optional zu
erwerbendes Kabel für den Heckkreiselbetrieb notwendig. Dieses sorgt dafür, dass das MICROBEAST mit
Spannung versorgt wird und die erforderlichen Signale für den Heckkanal und den Kanal für die
Kreiselempfindlichkeit übertragen werden.
Schließen Sie das Signalkabel mit der gelben oder orangefarbenen Leitung an den Anschluss [AUX|Pit|Rud]
am MICROBEAST an. Die orangefarbene Leitung muss dabei die obere Leitung sein, die näher am Gehäusedeckel
sitzt. Das Kabel mit der Spannungsversorgung ist daneben am Eingang [ELE|DI1] anzustecken. Die braune
Leitung für den Minuspol muss dabei die unterste Leitung sein, die näher zum Gehäuseboden zeigt. Der
Pluspol (rot) liegt in der Mitte. Das Heckservo wird am Ausgang [CH4] angesteckt. Bei der Verwendung als
Heckkreisel müssen im Setupmenü nur die Punkte A, C, D, E und F eingestellt werden. Die anderen
Punkte können übersprungen werden.
Um eine Beschädigung des Heckservos zu vermeiden, stecken
Sie dieses bitte erst nach Einstellung der Punkte C und D im
Setupmenü ein!
Heck
Kreiselempfindlichkeit
Abb. 6
Wenn alles korrekt angeschlossen ist, können Sie direkt bei Kapitel 6 fortfahren . Beachten Sie
aber, falls Sie das MICROBEAST vorher schon in Verbindung mit einem „Singleline" Empfänger benutzt
haben, dass Sie im Empfänger - Einstellmenü unter Einstellpunkt A wieder auf „Standard Empfänger"
zurückstellen müssen (beschrieben in Abschnitt 5.1).
Heckservo
oben
17
