Beastx MICROBEAST Bedienungsanleitung Seite 22

4 .2 .3 Anschluss von „Singleline" Empfängern mit einem Ausgang (z . B . PPM-Summensignal)
Zum Anschluss von (PPM -) Summensignalempfängern ist in der Regel kein spezieller Adapter notwendig.
In den meisten Fällen (z. B. bei Futaba®-Empfängern der SP-Serie) lässt sich zur Verbindung von
MICROBEAST und Empfänger eines der beiliegenden 3-adrigen Anschlusskabel verwenden, bei
welchen an jedem Ende ein Servostecker sitzt. Bei manchen Empfängern ist das Anschlusskabel auch
bereits fest mit dem Empfänger verbunden (z. B. Satellitenempfänger von Jeti®).
Wenn das Anschlusskabel nicht fest mit dem Empfänger verbunden ist, stecken Sie es bei Ihrem
Empfänger an den Ausgang für das digitale Summensignal, meist mit „SIG" o.ä. beschriftet. Achten Sie
auch hier auf polrichtigen Anschluss. Da das beiliegende Kabel universell verwendbar ist, fehlt an den
Steckern die bei Futaba® sonst übliche Kunststoffnase, welche die Signalleitung (orange) markiert und
vor Verpolung schützen soll.

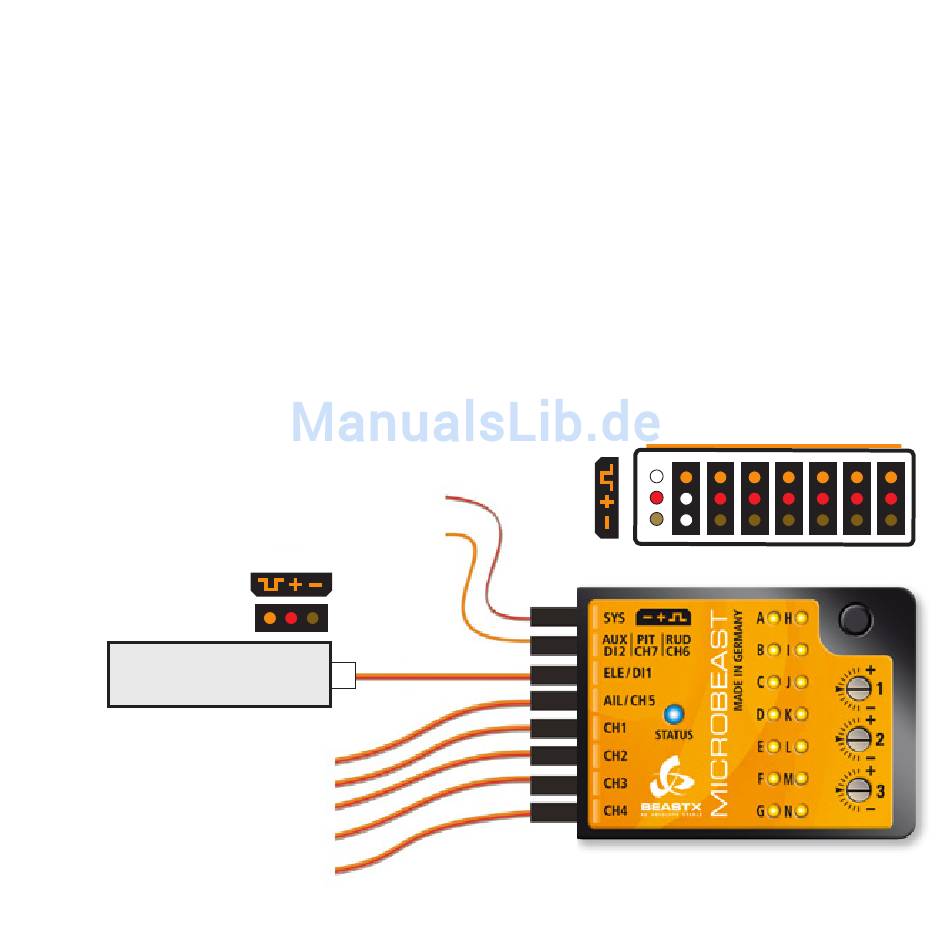

Stecken Sie das andere Ende des Kabels am MICROBEAST in den Eingang [DI1]. Achten Sie unbedingt auf
richtige Polung, die orangefarbene Signalleitung muss beim MICROBEAST dem Gehäusedeckel am
nächsten sein.
oben
Abb. 9
Stromversorgung
CH6 - Zusatzfunktion
PPM-Summensignal
Empfänger
CH5 - Gasservo/Motorregelung
(ggf. mit Stromversorgung)
Nickservo
Rollservo1
Rollservo2 / Pitchservo
Heckservo
