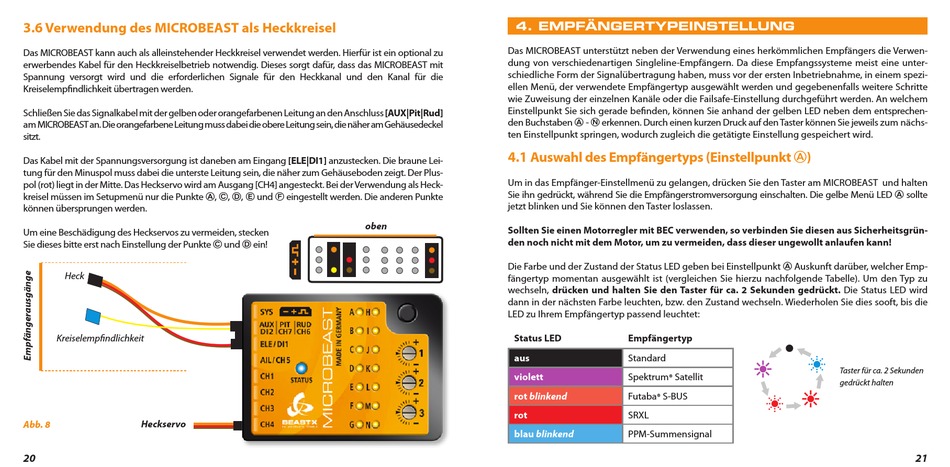

3 .6 Verwendung des MICROBEAST als Heckkreisel

Das MICROBEAST kann auch als alleinstehender Heckkreisel verwendet werden. Hierfür ist ein optional zu
erwerbendes Kabel für den Heckkreiselbetrieb notwendig. Dieses sorgt dafür, dass das MICROBEAST mit
Spannung versorgt wird und die erforderlichen Signale für den Heckkanal und den Kanal für die
Kreiselempfindlichkeit übertragen werden.
Schließen Sie das Signalkabel mit der gelben oder orangefarbenen Leitung an den Anschluss [AUX|Pit|Rud]
am MICROBEAST an. Die orangefarbene Leitung muss dabei die obere Leitung sein, die näher am Gehäusedeckel
sitzt.
Das Kabel mit der Spannungsversorgung ist daneben am Eingang [ELE|DI1] anzustecken. Die braune Lei-
tung für den Minuspol muss dabei die unterste Leitung sein, die näher zum Gehäuseboden zeigt. Der Plus-
pol (rot) liegt in der Mitte. Das Heckservo wird am Ausgang [CH4] angesteckt. Bei der Verwendung als Heck-
kreisel müssen im Setupmenü nur die Punkte A, C, D, E und F eingestellt werden. Die anderen Punkte
können übersprungen werden.
Um eine Beschädigung des Heckservos zu vermeiden, stecken
Sie dieses bitte erst nach Einstellung der Punkte C und D ein!
Heck
Kreiselempfindlichkeit
Abb. 8 Heckservo
20
4. EMPFÄNGERTYPEINSTELLUNG
Das MICROBEAST unterstützt neben der Verwendung eines herkömmlichen Empfängers die Verwen-
dung von verschiedenartigen Singleline-Empfängern. Da diese Empfangssysteme meist eine unter-
schiedliche Form der Signalübertragung haben, muss vor der ersten Inbetriebnahme, in einem spezi-
ellen Menü, der verwendete Empfängertyp ausgewählt werden und gegebenenfalls weitere Schritte
wie Zuweisung der einzelnen Kanäle oder die Failsafe-Einstellung durchgeführt werden. An welchem
Einstellpunkt Sie sich gerade befinden, können Sie anhand der gelben LED neben dem entsprechen-
den Buchstaben A - N erkennen. Durch einen kurzen Druck auf den Taster können Sie jeweils zum nächs-
ten Einstellpunkt springen, wodurch zugleich die getätigte Einstellung gespeichert wird.
4 .1 Auswahl des Empfängertyps (Einstellpunkt A)
Um in das Empfänger-Einstellmenü zu gelangen, drücken Sie den Taster am MICROBEAST und halten
Sie ihn gedrückt, während Sie die Empfängerstromversorgung einschalten. Die gelbe Menü LED A sollte
jetzt blinken und Sie können den Taster loslassen.
oben
Sollten Sie einen Motorregler mit BEC verwenden, so verbinden Sie diesen aus Sicherheitsgrün-
den noch nicht mit dem Motor, um zu vermeiden, dass dieser ungewollt anlaufen kann!
Die Farbe und der Zustand der Status LED geben bei Einstellpunkt A Auskunft darüber, welcher Emp-
fängertyp momentan ausgewählt ist (vergleichen Sie hierzu nachfolgende Tabelle). Um den Typ zu
wechseln, drücken und halten Sie den Taster für ca . 2 Sekunden gedrückt . Die Status LED wird
dann in der nächsten Farbe leuchten, bzw. den Zustand wechseln. Wiederholen Sie dies sooft, bis die
LED zu Ihrem Empfängertyp passend leuchtet:
Status LED
aus
violett
rot blinkend
rot
blau blinkend
Empfängertyp
Standard
Spektrum Satellit
®
Futaba S-BUS
®
SRXL
PPM-Summensignal
Taster für ca. 2 Sekunden
gedrückt halten
21
