3 .3 Anschluss der Servos und weiterer Funktionen

Auf Steckplatz CH1 kommt das Nickservo. Bei elektronischer Taumelscheibenmischung sind die beiden
Rollservos an CH2 und CH3 anzuschließen, bei mechanischer Mischung steckt an CH2 das Rollservo
und an CH3 das Pitchservo. Das Heckservo ist an CH4 anzustecken.
mechanische
Mischung
CH H3
CH 2
CH1
Stecken Sie die Servos noch nicht am MICROBEAST an, solange nicht der richtige Servotyp und
die passende Ansteuerfrequenz im Setupmenü ausgewählt wurden . Außerdem empfehlen wir die
Servohörner noch nicht auf die Servos aufzustecken. Diese könnten ansonsten beim ersten Einschalten
mechanisch anlaufen und beschädigt werden.
Wenn Sie die Kabel in Ihrem Modell verlegen, achten Sie darauf, dass diese am MICROBEAST
zugspannungsfrei sind und das MICROBEAST frei schwingen kann.
Es ist nicht empfehlenswert, die Kabel unmittelbar nach dem MICROBEAST zu bündeln. Sie
müssen aber andererseits so befestigt werden, dass das MICROBEAST nicht während des Fluges
durch das Eigengewicht der Kabel bewegt wird. Verwenden Sie insbesondere in unmittelbarer
Nähe zu der Stelle, an der die Kabel in das MICROBEAST eingesteckt sind, keinen Schrumpf- oder
Gewebeschlauch um die Kabel zu bündeln oder zu ummanteln. Dies macht die Kabel steif und
unflexibel und kann dazu führen, dass selbst geringste Vibrationen auf das MICROBEAST übertra-
gen werden.
An dieser Stelle möchten wir auch nochmal darauf hinweisen, dass auf eine ausreichende
Dimensionierung der Empfängerstromversorgung zu achten ist . Bei Helikoptern ohne Hilfs-
rotorebene ist die Belastung der Servos und damit verbunden der Stromverbrauch deutlich
höher als bei Helikoptern mit Paddelstange! Ausserdem werden die Taumelscheibenservos
durch das elektronische Regelsystem ständig angesteuert .

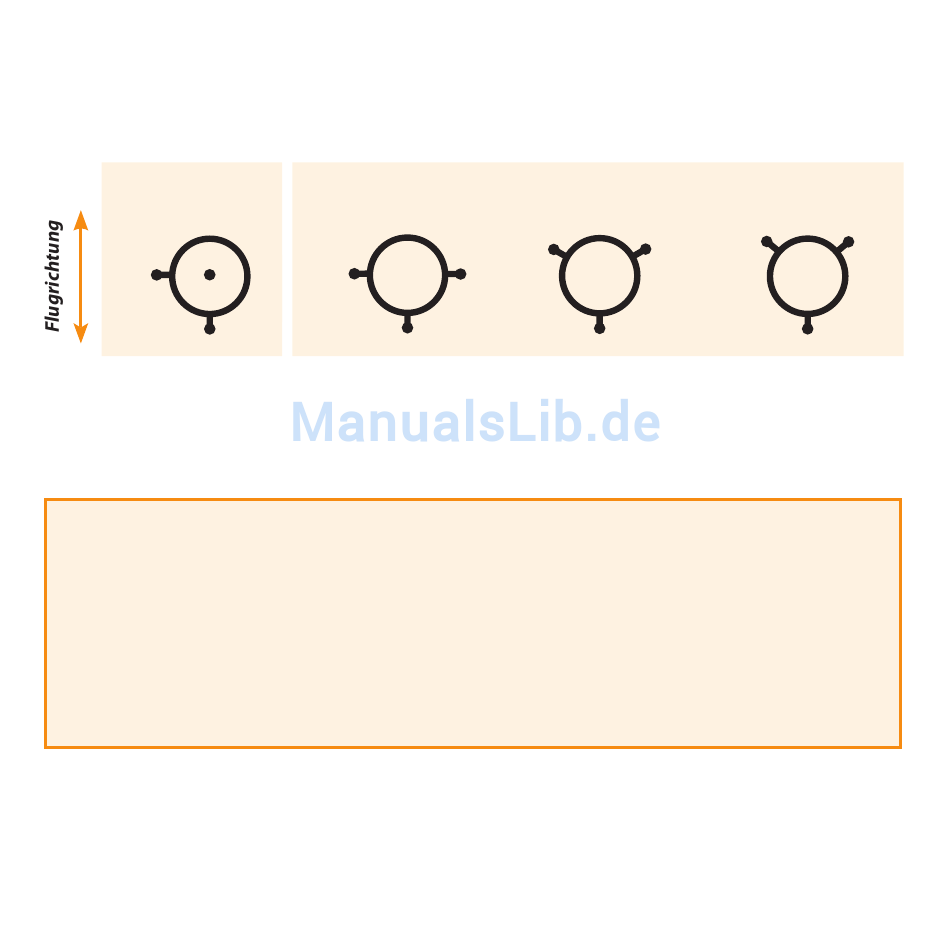

90°
CH 2
C
CH1
elektronische Mischung
120°
CH2
C H3
CH1
140°
CH2
CH3
CH1
Abb. 3
