4 .2 .2 Spektrum® Satellitenempfänger

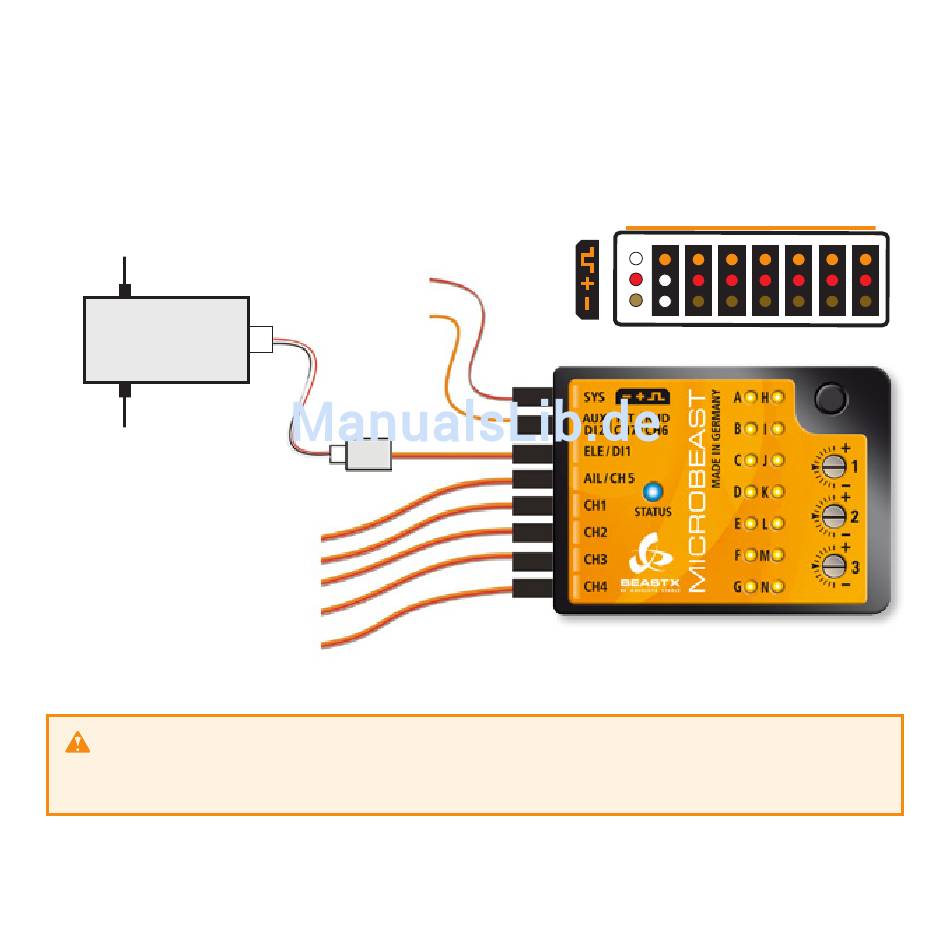

Um einen Spektrum® Satellitenempfänger (remote receiver) am MICROBEAST anzuschließen ist ein
spezieller Adapter mit integrierter Spannungsregelung notwendig, der optional erhältlich ist. Dieser
Adapter wird am Eingang [DI1] des MICROBEAST angeschlossen. Bitte achten Sie auf korrekte Polung,
die orangefarbene Signalleitung muss dem Gehäusedeckel am nächsten sein. Der Stecker des
Spektrum® Satellitenempfängers wird dann in den Adapter eingesteckt.
SPEKTRUM®
Satellitenempf änger
CH5 - Gasservo/Motorregelung
(ggf. mit Stromversorgung)
Rollservo2 / Pitchservo
Die Verwendung des MICROBEAST mit lediglich einem Spektrum® Satellitenempfänger
ist aufgrund der eingeschränkten Reichweite durch das fehlende Antennendiversity nur
in Micro- oder Minihelikoptern (Helikopter der 450er Klasse) zulässig!
Stromversorgung
CH6 - Zusatzfunktion
Adapter
(optional erhältlich)
Nickservo
Rollservo1
Heckservo
oben
Abb. 7
