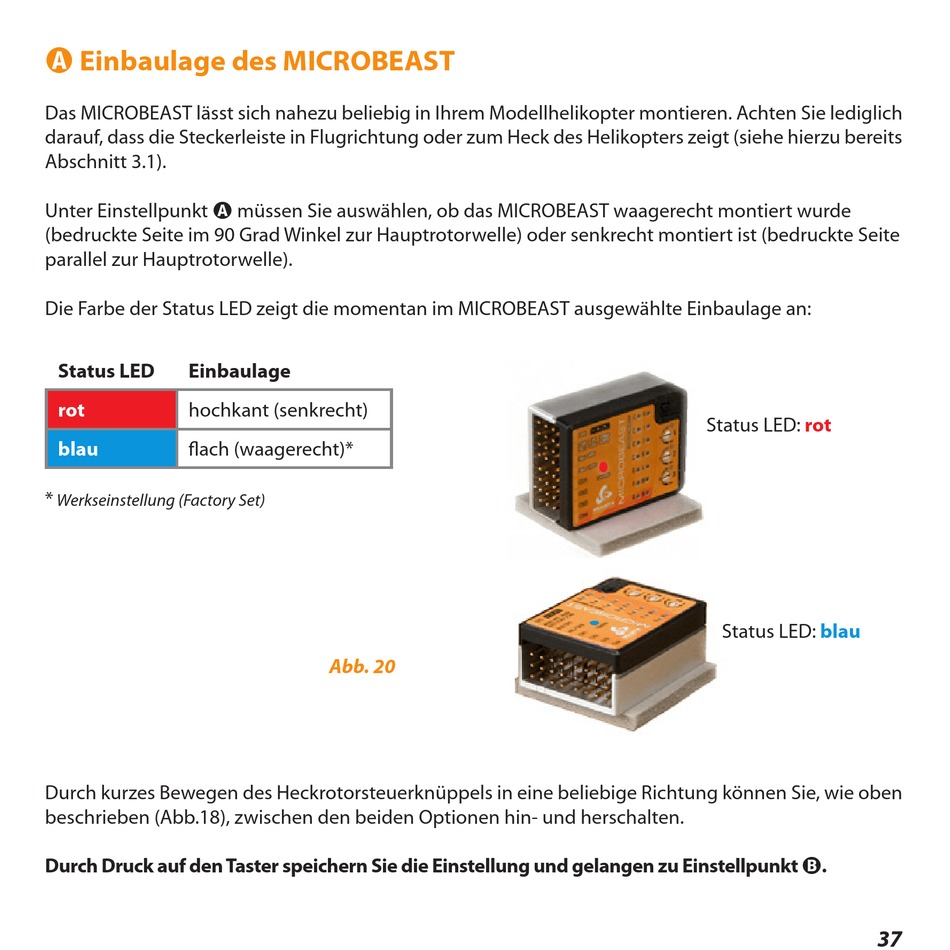

A Einbaulage des MICROBEAST

Das MICROBEAST lässt sich nahezu beliebig in Ihrem Modellhelikopter montieren. Achten Sie lediglich
darauf, dass die Steckerleiste in Flugrichtung oder zum Heck des Helikopters zeigt (siehe hierzu bereits
Abschnitt 3.1).
Unter Einstellpunkt A müssen Sie auswählen, ob das MICROBEAST waagerecht montiert wurde
(bedruckte Seite im 90 Grad Winkel zur Hauptrotorwelle) oder senkrecht montiert ist (bedruckte Seite
parallel zur Hauptrotorwelle).
Die Farbe der Status LED zeigt die momentan im MICROBEAST ausgewählte Einbaulage an:
Status LED Einbaulage
rot
hochkant (senkrecht)
blau flach (waagerecht)*
*
Werkseinstellung (Factory Set)
Durch kurzes Bewegen des Heckrotorsteuerknüppels in eine beliebige Richtung können Sie, wie oben
beschrieben (Abb.18), zwischen den beiden Optionen hin- und herschalten.
Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt B .
Abb. 20
rot
Status LED:
Status LED: blau
37
