Beastx MICROBEAST Bedienungsanleitung Seite 16

JR / SPEKTRUM
EMPFÄNGER
FUTABA
EMPFÄNGER
Andere Leitungen wie z.B. von Gasservo, Motorregler oder Stromversorgung sind wie gewohnt an den
Fernsteuerempfänger anzuschließen.
Obige Abbildungen sind nur beispielhaft. Selbstverständlich funktioniert das MICROBEAST auch mit
anderen Empfängern und Fernsteuersystemen.
Denken Sie daran, dass nicht der Empfänger entscheidend ist für die Kanalreihenfolge, sondern dass
diese sich in erster Linie nach der Belegung der Steuerfunktionen im Sender richtet. Wenn Sie nicht
wissen, in welcher Reihenfolge die Kanäle Ihrem Sender/Empfänger entsprechend anzustecken sind,
schlagen Sie in der Anleitung zu Ihrem Sender und Empfänger nach, sehen Sie auf den Servomonitor
der Fernsteueranlage (falls vorhanden) oder fragen Sie den Hersteller Ihres Fernsteuersenders.
Wenn alles korrekt angeschlossen ist, können Sie direkt bei Kapitel 6 fortfahren . Beachten Sie
aber, falls Sie das MICROBEAST vorher schon in Verbindung mit einem „Singleline" Empfänger benutzt
haben, dass Sie im Empfänger - Einstellmenü unter Einstellpunkt A wieder auf „Standard Empfänger"
zurückstellen müssen (beschrieben in Abschnitt 5.1).
16
rot
AUX2
braun
AUX1
GEAR
orange
RUDD
ELEV
AILE
THRO
rot
7
braun
6
5
orange
4
3
2
1

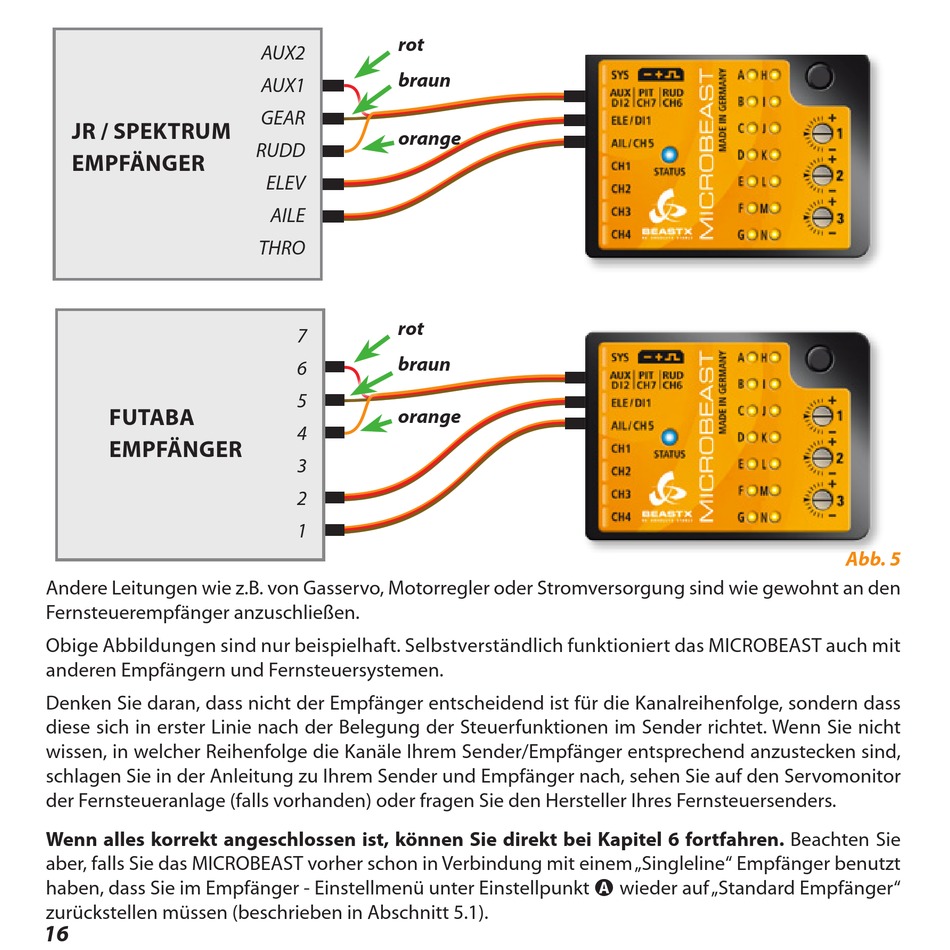

Abb. 5
