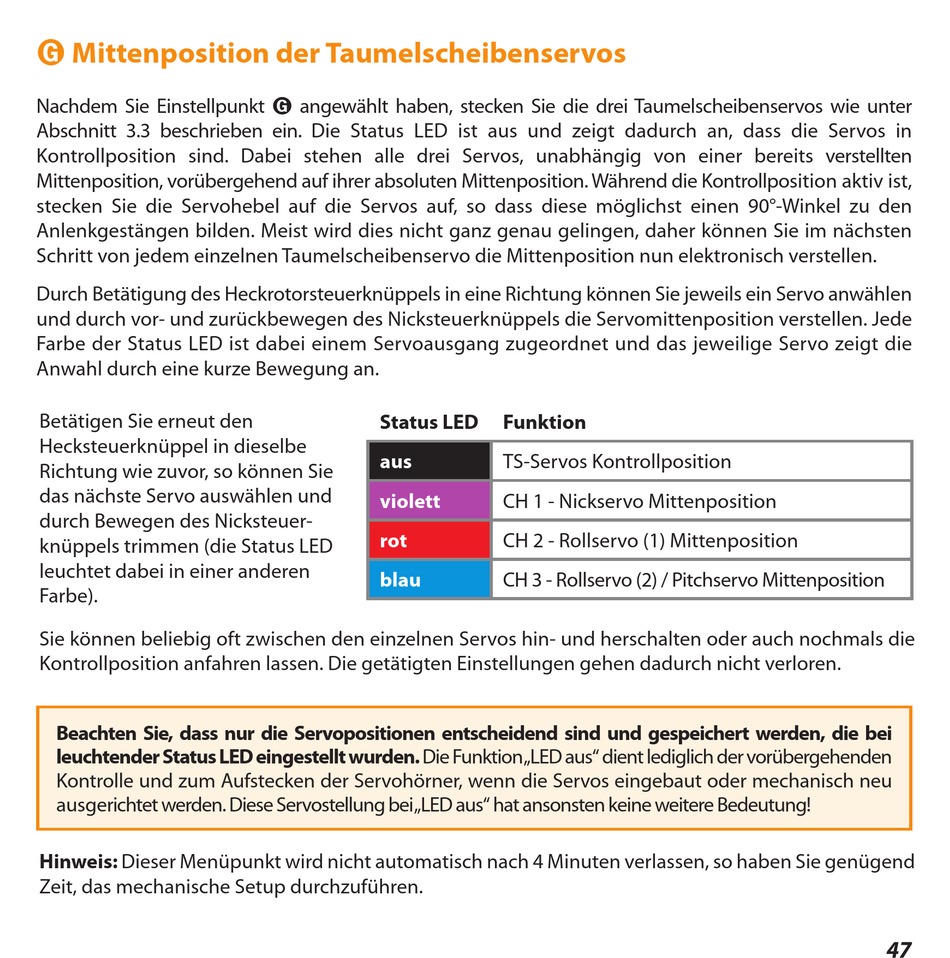

G Mittenposition der Taumelscheibenservos

Nachdem Sie Einstellpunkt G angewählt haben, stecken Sie die drei Taumelscheibenservos wie unter
Abschnitt 3.3 beschrieben ein. Die Status LED ist aus und zeigt dadurch an, dass die Servos in
Kontrollposition sind. Dabei stehen alle drei Servos, unabhängig von einer bereits verstellten
Mittenposition, vorübergehend auf ihrer absoluten Mittenposition. Während die Kontrollposition aktiv ist,
stecken Sie die Servohebel auf die Servos auf, so dass diese möglichst einen 90°-Winkel zu den
Anlenkgestängen bilden. Meist wird dies nicht ganz genau gelingen, daher können Sie im nächsten
Schritt von jedem einzelnen Taumelscheibenservo die Mittenposition nun elektronisch verstellen.
Durch Betätigung des Heckrotorsteuerknüppels in eine Richtung können Sie jeweils ein Servo anwählen
und durch vor- und zurückbewegen des Nicksteuerknüppels die Servomittenposition verstellen. Jede
Farbe der Status LED ist dabei einem Servoausgang zugeordnet und das jeweilige Servo zeigt die
Anwahl durch eine kurze Bewegung an.
Betätigen Sie erneut den
Hecksteuerknüppel in dieselbe
Richtung wie zuvor, so können Sie
das nächste Servo auswählen und
durch Bewegen des Nicksteuer-
knüppels trimmen (die Status LED
leuchtet dabei in einer anderen
Farbe).
Sie können beliebig oft zwischen den einzelnen Servos hin- und herschalten oder auch nochmals die
Kontrollposition anfahren lassen. Die getätigten Einstellungen gehen dadurch nicht verloren.
Beachten Sie, dass nur die Servopositionen entscheidend sind und gespeichert werden, die bei
leuchtender Status LED eingestellt wurden . Die Funktion „LED aus" dient lediglich der vorübergehenden
Kontrolle und zum Aufstecken der Servohörner, wenn die Servos eingebaut oder mechanisch neu
ausgerichtet werden. Diese Servostellung bei „LED aus" hat ansonsten keine weitere Bedeutung!
Hinweis: Dieser Menüpunkt wird nicht automatisch nach 4 Minuten verlassen, so haben Sie genügend
Zeit, das mechanische Setup durchzuführen.
Status LED Funktion
aus
TS-Servos Kontrollposition
violett CH 1 - Nickservo Mittenposition
rot
CH 2 - Rollservo (1) Mittenposition
blau
CH 3 - Rollservo (2) / Pitchservo Mittenposition
