3. VORBEREITUNG UND SERVOANSCHLUSS

3 .1 Einbau des MICROBEAST

Befestigen Sie das MICROBEAST mit einem der beiliegenden Klebepads an einer
möglichst vibrationsarmen Stelle in Ihrem Helikopter (z.B. auf der Kreisel- oder
Empfängerplattform). Gegebenenfalls ist je nach Vibrationspotential des Helikopters
auch ein anderes, geeigneteres Klebepad für die einwandfreie Funktion notwendig.
Bei Fragen hierzu wenden Sie sich bitte an Ihren MICROBEAST Händler.

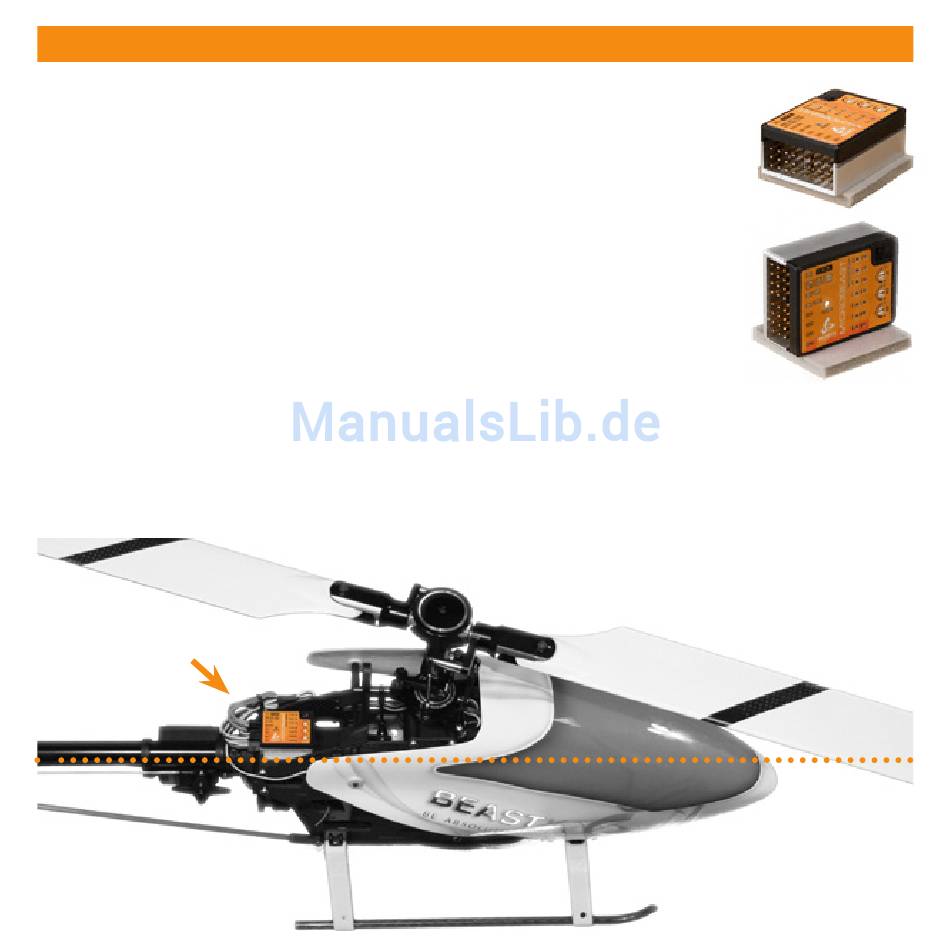

Der Einbau des MICROBEAST kann wahlweise flach oder hochkant erfolgen,
auch verkehrt herum unter dem Helikopter. Allerdings müssen die Stecker der
Anschlusskabel immer in oder gegen die Flugrichtung des Helikopters zeigen.
Abb. 1
Achten Sie darauf, dass die Gehäusekanten des MICROBEAST absolut parallel zu den Drehachsen
des Helikopters ausgerichtet sind und insbesondere die Montagestelle auf der Roll- und Nickachse
winkelrichtig zur Hauptrotorwelle ist!
Anschlüsse parallel
zur Längsachse
Längsachse
Abb. 2
11
