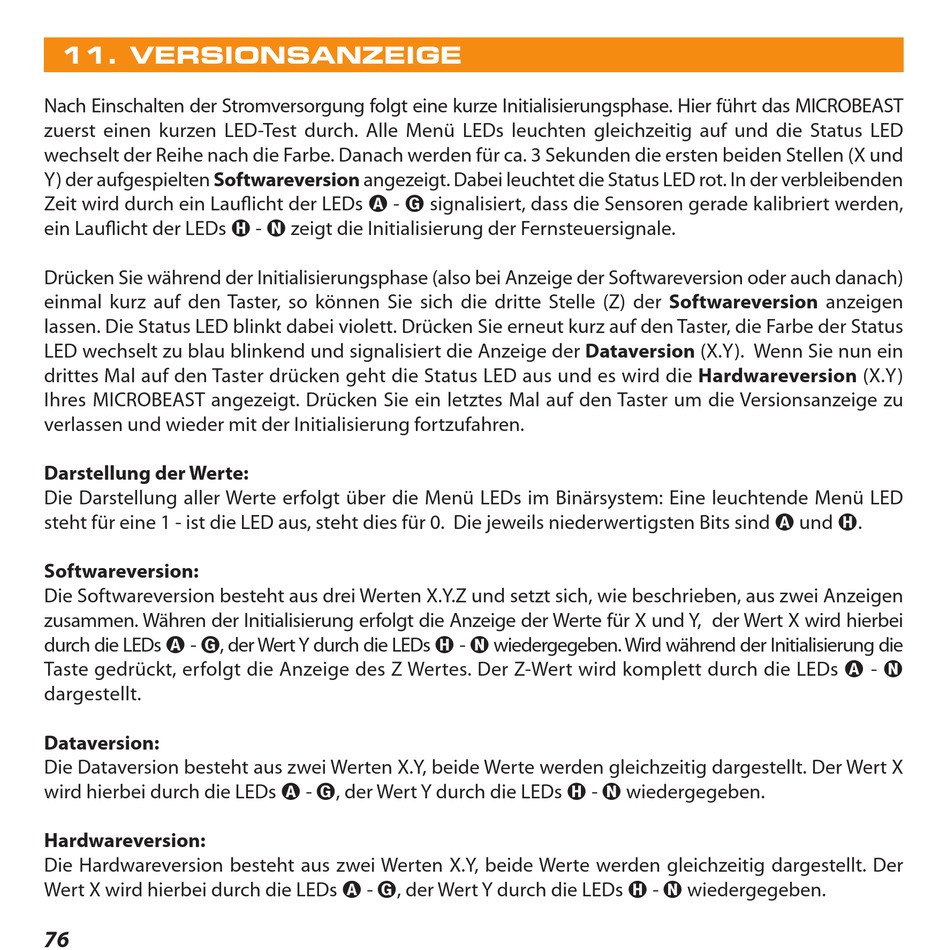

11. VERSIONSANZEIGE

Nach Einschalten der Stromversorgung folgt eine kurze Initialisierungsphase. Hier führt das MICROBEAST
zuerst einen kurzen LED-Test durch. Alle Menü LEDs leuchten gleichzeitig auf und die Status LED
wechselt der Reihe nach die Farbe. Danach werden für ca. 3 Sekunden die ersten beiden Stellen (X und
Y) der aufgespielten Softwareversion angezeigt. Dabei leuchtet die Status LED rot. In der verbleibenden
Zeit wird durch ein Lauflicht der LEDs A - G signalisiert, dass die Sensoren gerade kalibriert werden,
ein Lauflicht der LEDs H - N zeigt die Initialisierung der Fernsteuersignale.
Drücken Sie während der Initialisierungsphase (also bei Anzeige der Softwareversion oder auch danach)
einmal kurz auf den Taster, so können Sie sich die dritte Stelle (Z) der Softwareversion anzeigen
lassen. Die Status LED blinkt dabei violett. Drücken Sie erneut kurz auf den Taster, die Farbe der Status
LED wechselt zu blau blinkend und signalisiert die Anzeige der Dataversion (X.Y). Wenn Sie nun ein
drittes Mal auf den Taster drücken geht die Status LED aus und es wird die Hardwareversion (X.Y)
Ihres MICROBEAST angezeigt. Drücken Sie ein letztes Mal auf den Taster um die Versionsanzeige zu
verlassen und wieder mit der Initialisierung fortzufahren.
Darstellung der Werte:
Die Darstellung aller Werte erfolgt über die Menü LEDs im Binärsystem: Eine leuchtende Menü LED
steht für eine 1 - ist die LED aus, steht dies für 0. Die jeweils niederwertigsten Bits sind A und H.

Softwareversion:

Die Softwareversion besteht aus drei Werten X.Y.Z und setzt sich, wie beschrieben, aus zwei Anzeigen
zusammen. Währen der Initialisierung erfolgt die Anzeige der Werte für X und Y, der Wert X wird hierbei
durch die LEDs A - G, der Wert Y durch die LEDs H - N wiedergegeben. Wird während der Initialisierung die
Taste gedrückt, erfolgt die Anzeige des Z Wertes. Der Z-Wert wird komplett durch die LEDs A - N
dargestellt.
Dataversion:
Die Dataversion besteht aus zwei Werten X.Y, beide Werte werden gleichzeitig dargestellt. Der Wert X
wird hierbei durch die LEDs A - G, der Wert Y durch die LEDs H - N wiedergegeben.

Hardwareversion:

Die Hardwareversion besteht aus zwei Werten X.Y, beide Werte werden gleichzeitig dargestellt. Der
Wert X wird hierbei durch die LEDs A - G, der Wert Y durch die LEDs H - N wiedergegeben.
