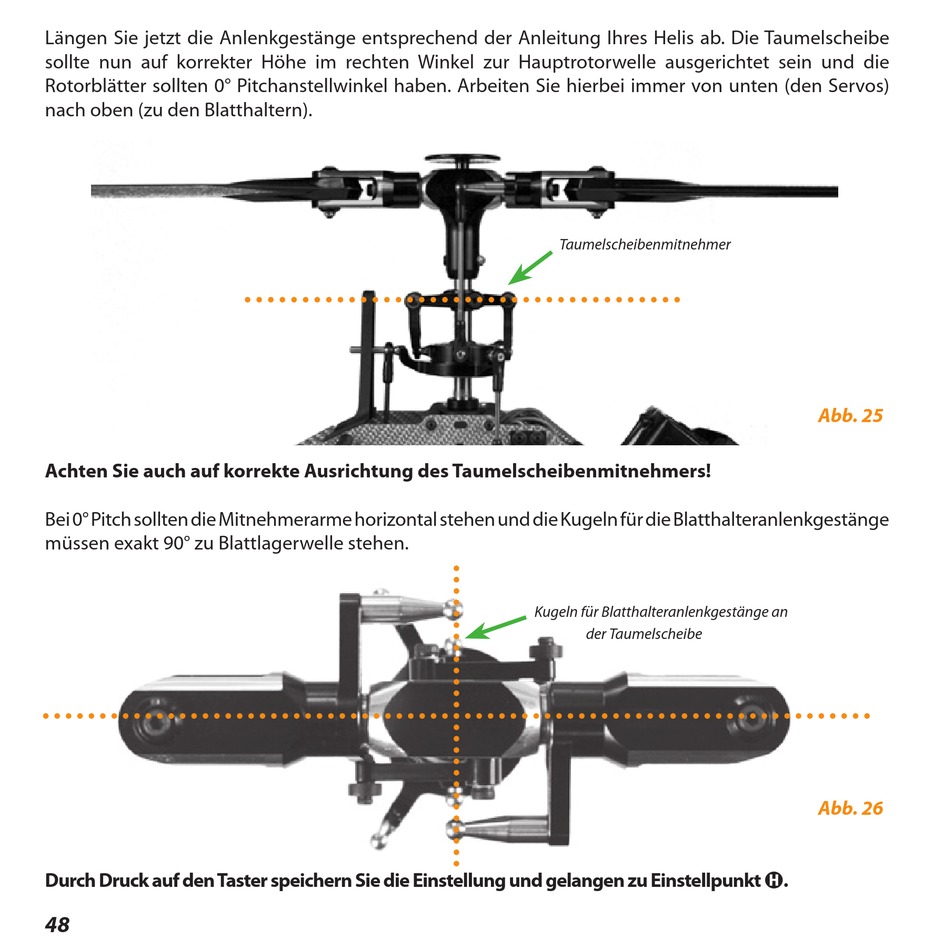

Längen Sie jetzt die Anlenkgestänge entsprechend der Anleitung Ihres Helis ab. Die Taumelscheibe
sollte nun auf korrekter Höhe im rechten Winkel zur Hauptrotorwelle ausgerichtet sein und die
Rotorblätter sollten 0° Pitchanstellwinkel haben. Arbeiten Sie hierbei immer von unten (den Servos)
nach oben (zu den Blatthaltern).
Achten Sie auch auf korrekte Ausrichtung des Taumelscheibenmitnehmers!
Bei 0° Pitch sollten die Mitnehmerarme horizontal stehen und die Kugeln für die Blatthalteranlenkgestänge
müssen exakt 90° zu Blattlagerwelle stehen.
Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt H .
48
Taumelscheibenmitnehmer
Kugeln für Blatthalteranlenkgestänge an
der Taumelscheibe
Abb. 25
Abb. 26
