3 .2 anschluss der Kabel und servos

oben

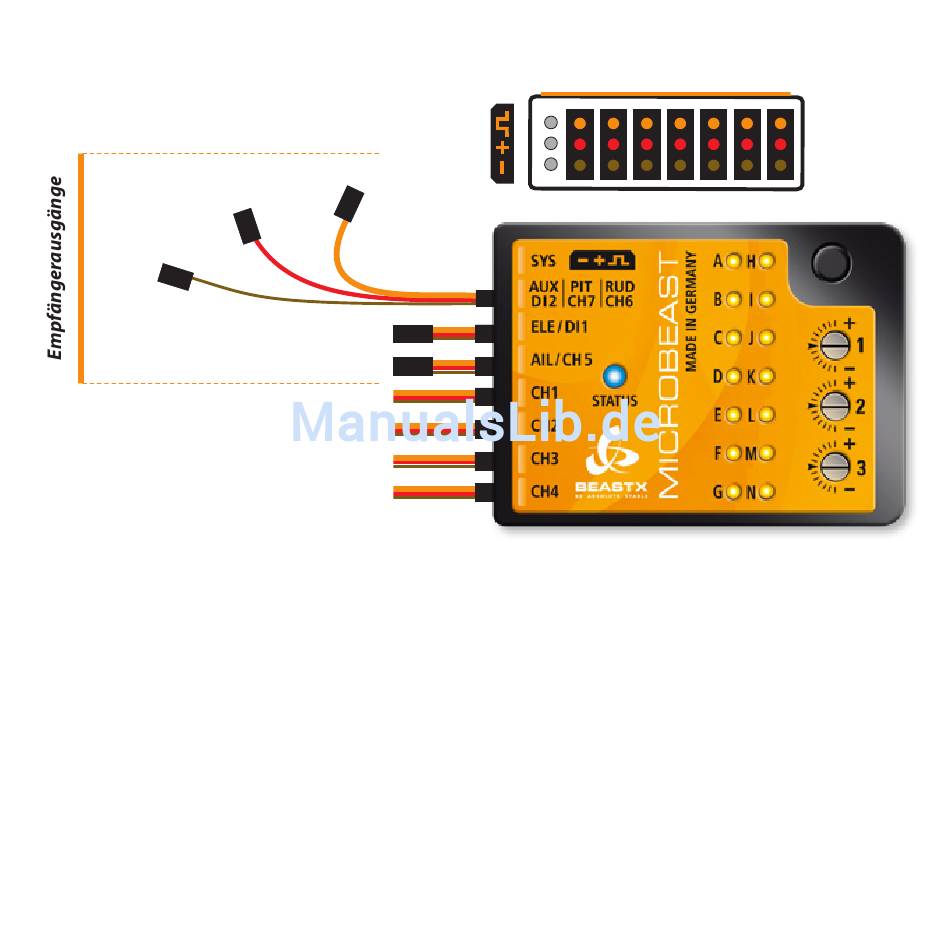

Abb. 3
Heck (orange)
Kreisel-
Pitch (rot)
empfind-
lichkeit
(braun)
Nick
Roll
Nickservo
Rollservo 1
Rollservo 2 / Pitchservo
Heckservo
Stecken Sie nun die Verbindungskabel für Roll, Nick, Pitch, Heck und Kreiselempfindlichkeit (Gain) vom
Empfänger zum ein.
MICROBEAST
Roll und Nick haben eigene stromführende Kabel. Pitch (rot), Heck (orange) und Gain (braun) sind zu
einem Kombikabel zusammengefasst. Hier wird nur das Signal vom Empfänger übertragen.
am muss die orangefarbene leitung des Kombikabels immer die obere leitung
MICROBEAST
sein . achten sie auch darauf, dass sie die stecker richtig herum am empfänger anstecken . d ie Position der
signalleitung wird meist mit s bezeichnet . + und - bleiben bei diesen drei Kanälen frei . (die Position
der signalleitung am empfänger wird meist mit s bezeichnet . + und - bleiben bei diesen Kanälen frei . )
Um die zu Ihrem Fernsteuersender passende Kanalbelegung zu erfahren, lesen Sie die Anleitung des
Senders oder fragen Sie beim Hersteller nach. Zwei häufig vorkommende Anwendungsfälle sind auf
der nächsten Seite abgebildet.
