AUSBAU DER PLASTIKTEILE FÜR MO-
TARD M4
Um Kontrollen oder andere Arbeiten an
einigen Fahrzeugbereichen leicht ausfüh-
ren zu können, müssen Karosserie- und
andere Fahrzeugteile ausgebaut werden.

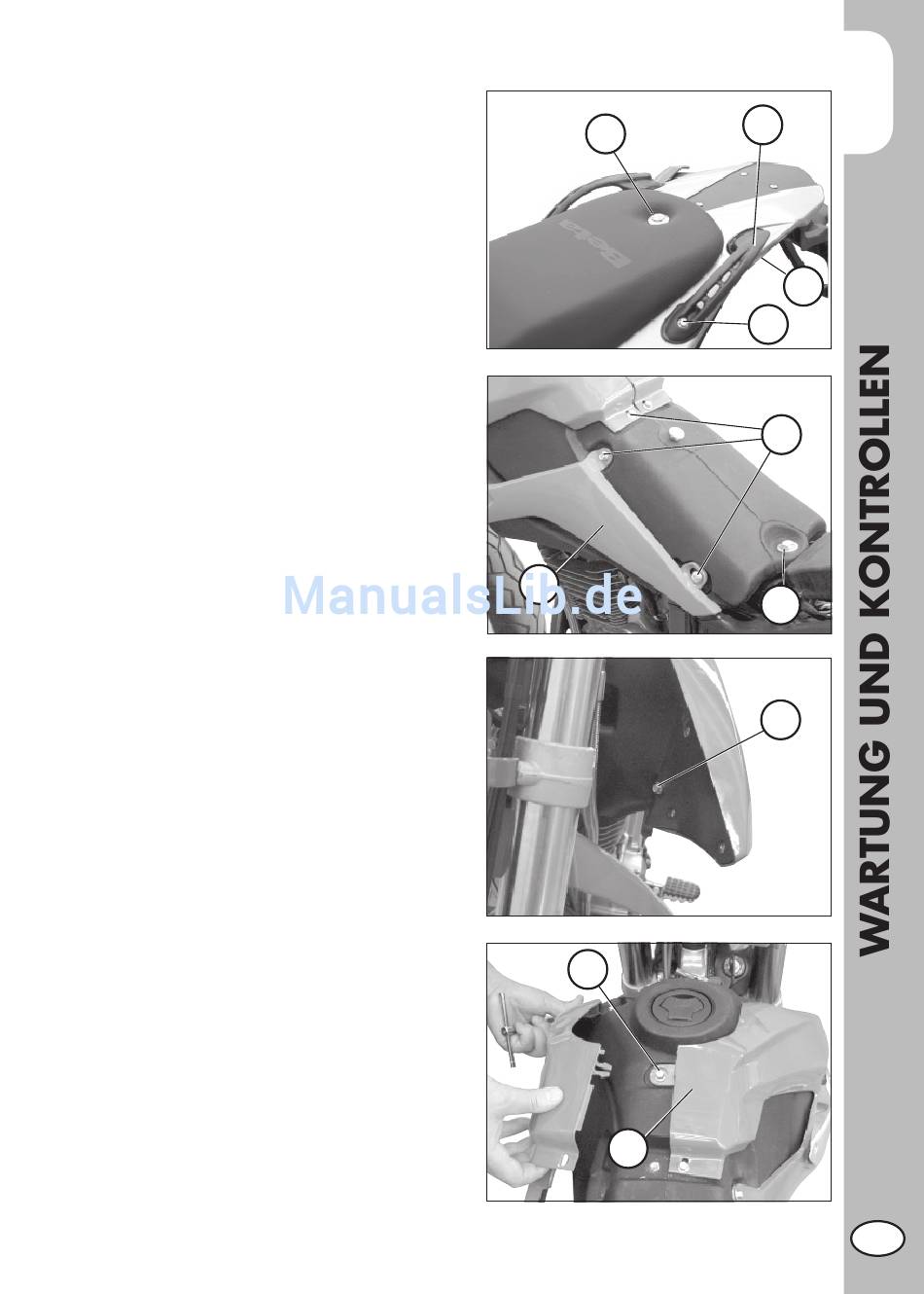

Ausbau der Sitzbank
•Die Befestigung A um 90° gegen den
Uhrzeigersinn drehen. Die Sitzbank in
Richtung Fahrzeugheck herausziehen.
Bei Wiedereinbau die Sitzbank in ur-
sprünglicher Position wieder einsetzen
und die Befestigung A (ohne zu drehen)
soweit nach unten drücken, bis ein Ein-
rastgeräusch zu hören ist. Die Sitzbank
ist jetzt verriegelt.
Ausbau der hinteren Griffe
•Die zwei Befestigungsschrauben B
abschrauben, anschließend die Befesti-
gungsschrauben C unter dem hinteren
Kotfl ügel entfernen und dann die Griffe
D abmontieren. Dabei darauf achten,
dass die Gummi-Abstandhalter nicht
verloren gehen.
Ausbau der vorderen Seitenteile
•Beim Ausbau der vorderen Seitenteile mit
dem linken Seitenteil E beginnen.
Die drei Schrauben F und die Schraube
G am vorderen Teil abschrauben, das
kleine Seitenteil vom Tank abnehmen und
dann das rechte Seitenteil H abmontie-
ren. Hier muss zusätzlich die Schraube
I oberhalb des Tanks abgeschraubt
werden.
Das Seitenteil H zum Ausbau aus den
Stiften am Tank lösen.
Ausbau Benzintank
•Die Befestigungsschraube L am Rahmen
lösen, die Leitung vom Benzinhahn
abnehmen und den Benzintank durch
Ziehen nach hinten ausbauen.
Anmerkung:
Der Tank kann komplett mit den vorderen
Seitenteilen ausgebaut werden. Dazu
müssen allerdings die beiden unteren
Schrauben F abgeschraubt werden.
