DISPOSITIVI ELETTRICI

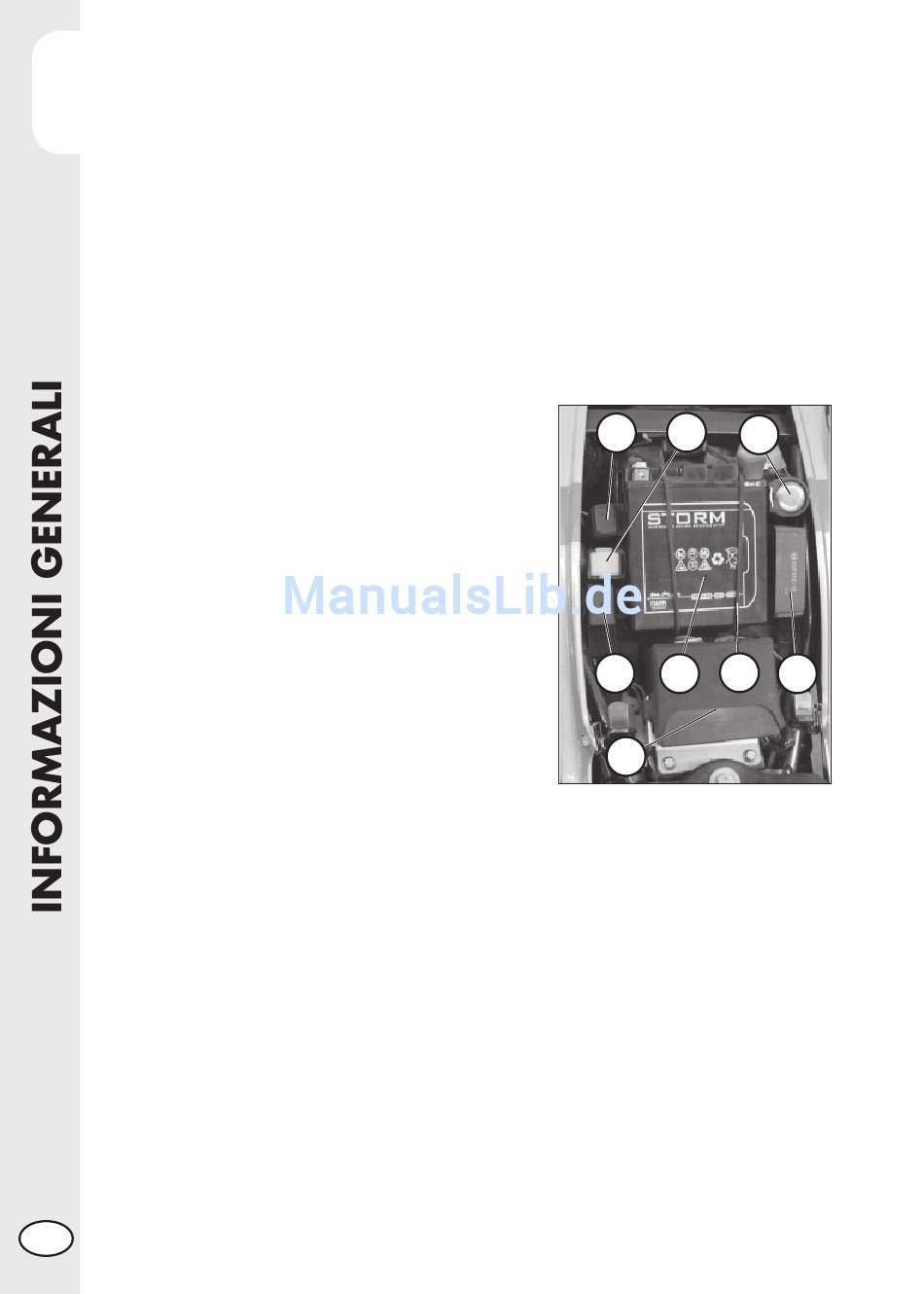

Togliere la sella girando l'apposita vite bloccaggio di 1/4 di giro in senso antiorario
e facendola scorrere indietro.
ATTENZIONE:
Per evitare danni all'impianto elettrico, non scollegare mai i cavi con il motore in moto.
RELÉ CAVALLETTO A
FUSIBILE B - due da 20A
ATTENZIONE:
A B
E
Prima di sostituire il fusibile interrotto,
ricercare ed eliminare il guasto che ne
ha provocato l'interruzione. Non tentare
mai di sostituire il fusibile utilizzando
materiale diverso (ad esempio un pezzo
di fi lo elettrico).
Verifi care il fusibile per problemi di
avviamento e luci.
H
C G F
INTERMITTENZA C
D
CENTRALINA ACCENSIONE D
RELÉ AVVIAMENTO E
REGOLATORE DI TENSIONE F
I
