RIMOZIONE DELLE PLASTICHE PER
MOTARD M4
Per effettuare agevolmente i controlli od
interventi in alcune zone del veicolo, è in-
dispensabile smontare le parti componenti
la carrozzeria nel modo seguente:

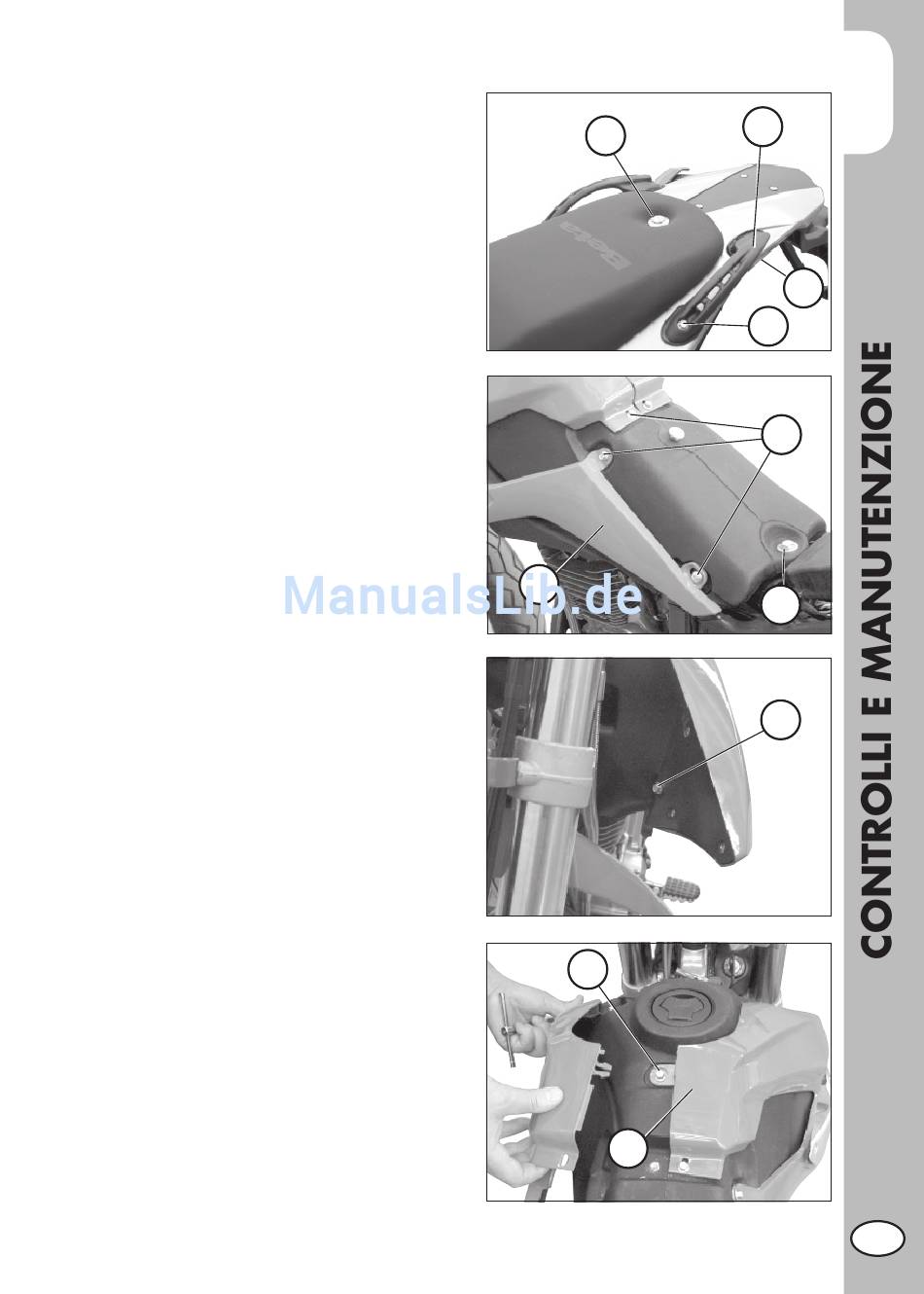

Smontaggio sella
• Ruotare di 90° in senso antiorario il fi s-
saggio A, sfi lare la sella tirandola verso
la parte posteriore del veicolo. Per il
rimontaggio è suffi ciente riposizionare la
sella nella posizione iniziale, spingere il
fi ssaggio A verso il basso (senza doverlo
ruorare), fi no ad udire un click. a questo
punto la sella è bloccata.
Smontaggio maniglie posteriori
• Svitare le due viti B di fi ssaggio, successiva-
mente, togliere le viti C di fi ssaggio, poste
sotto al parafango posteriore, e quindi ri-
muovere le maniglie D, facendo attenzione
a non smarrire gli spessori in gomma.
Smontaggio fi ancate anteriori
• Rimuovere le fi ancate anteriori partendo
quella sinistra E. Svitare le tre viti F e la vite
G posta nella parte anteriore, staccare la
fi ancatina dal serbatoio e procedere in
ugual maniera per la fi ancatina destra H,
con l'aggiunta della vite I posta sopra il
serbatoio.
Dopodiche rimuovere la fi ancatina H
staccandola dai pioli posti sul serbatoio.
Smontaggio serbatoio carburante
• Svitare la vite L di fi ssaggio al telaio, ri-
muovere il tubo del rubinetto carburante
e togliere il serbatoio, sfi landolo verso la
parte posteriore.
Nota:
Il serbatoio si può rimuovere completo di
fi ancate anteriori, rimuovendo però le due
viti inferiori F.
A
E
I
57
D
C
B
F
L
G
H
3
I
