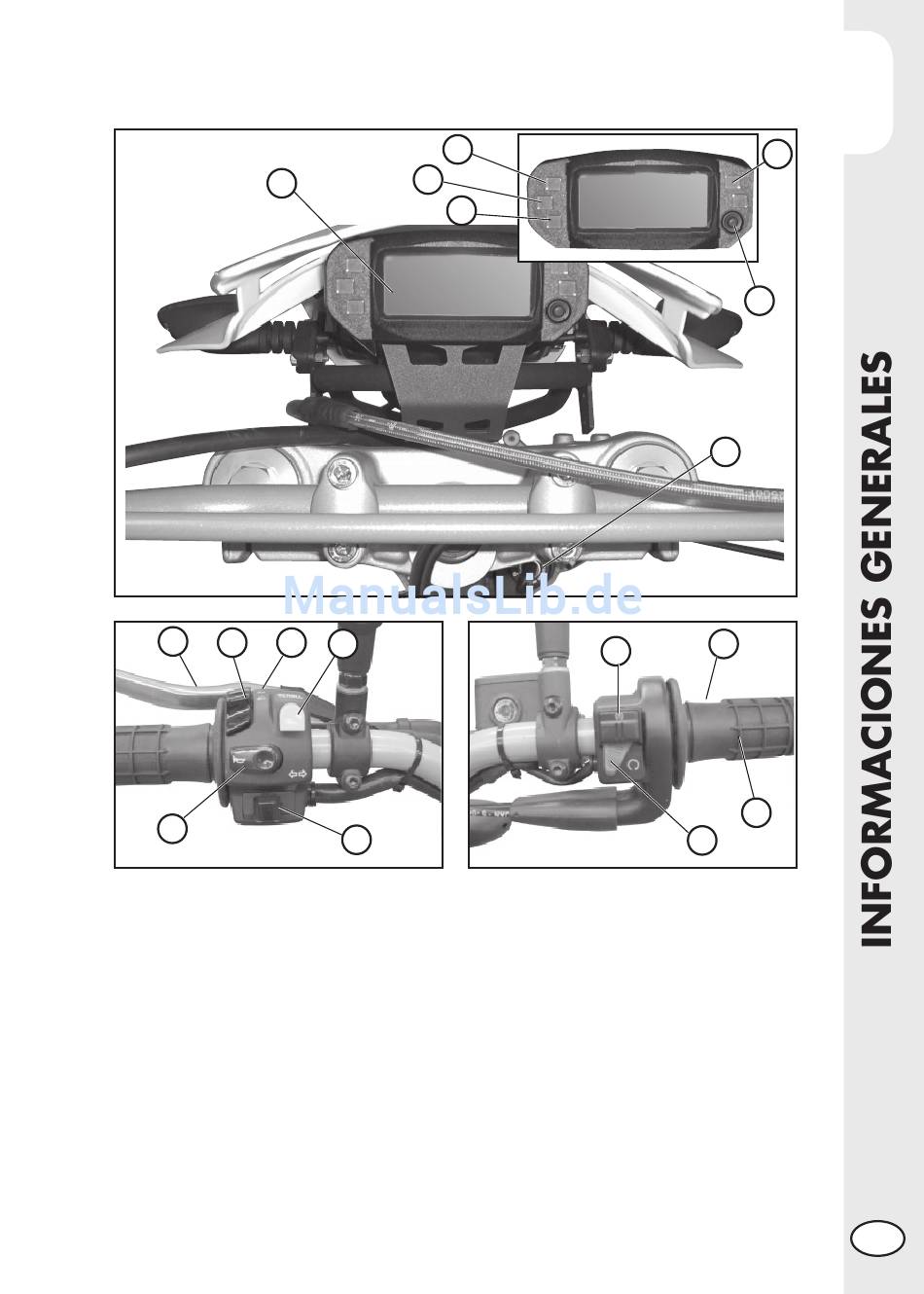

TABLERO Y MANDOS

7
14
13
1 - LCD
2 - Conmutador de llave
3 - Testigo neutro
4 - Testigo indicadores de dirección
5 - Testigo luz de carretera
6 - Testigo caballete
7 - Palanca embrague
8 - Palanca freno delantero
9 - Mando acelerador
5
1
15
16
12
341
4
3
10
10 - Pulsador encendido
11 - Pulsador parada motor
12 - Pulsador indicadores de dirección
13 - Pulsador clacson
14 - Conmutador luces
15 - Passing
16 - Scroll
17- Pulsador MODE
1
6
17
2
8
9
11
