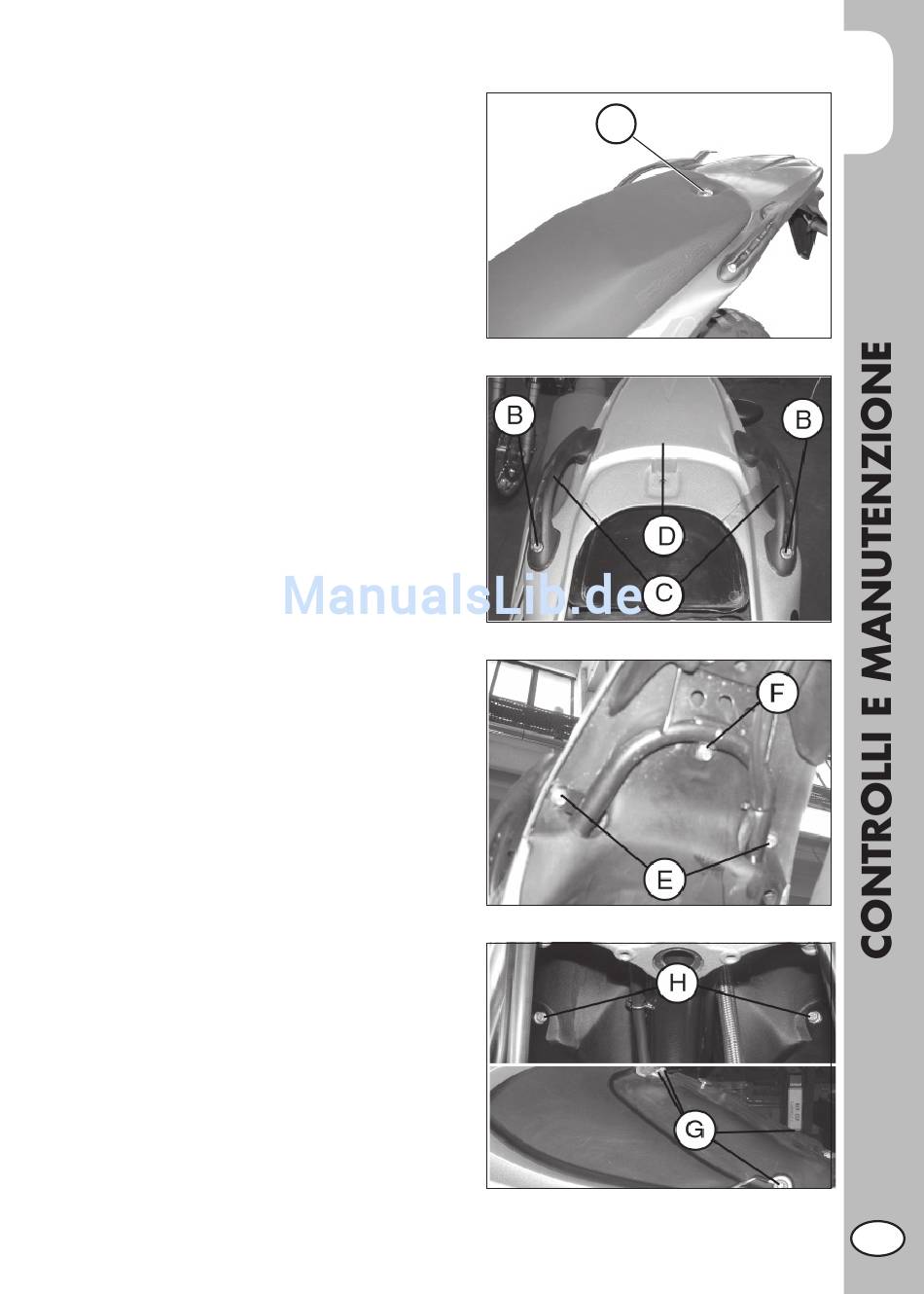

RIMOZIONE DELLE PLASTICHE PER ALP

Per effettuare agevolmente i controlli od
interventi in alcune zone del veicolo, è in-
dispensabile smontare le parti componenti
la carrozzeria nel modo seguente:
Smontaggio sella
• Ruotare di 90° in senso antiorario il fi s-
saggio A, sfi lare la sella tirandola verso
la parte posteriore del veicolo. Per il
rimontaggio è suffi ciente riposizionare la
sella nella posizione iniziale, spingere il
fi ssaggio A verso il basso (senza doverlo
ruorare), fi no ad udire un click. a questo
punto la sella è bloccata.
Smontaggio maniglie posteriori
• Svitare le due viti B di fi ssaggio, succes-
sivamente, togliere le viti E di fi ssaggio,
poste sotto al parafango posteriore, e
quindi rimuovere le maniglie C, facendo
attenzione a non smarrire gli spessori in
gomma.
Smontaggio codino posteriore
• Rimuovere la vite F di fi ssaggio e togliere
il codino D.
Smontaggio fi ancate anteriori
• Svitare le quattro viti G di fi ssaggio (due
per lato) e rimuovere le due viti H.
• Rimuovere le fi ancate anteriori, facendo
attenzione ad estrarre prima la parte
sinistra e poi quella destra.
A
55
3
I
