3

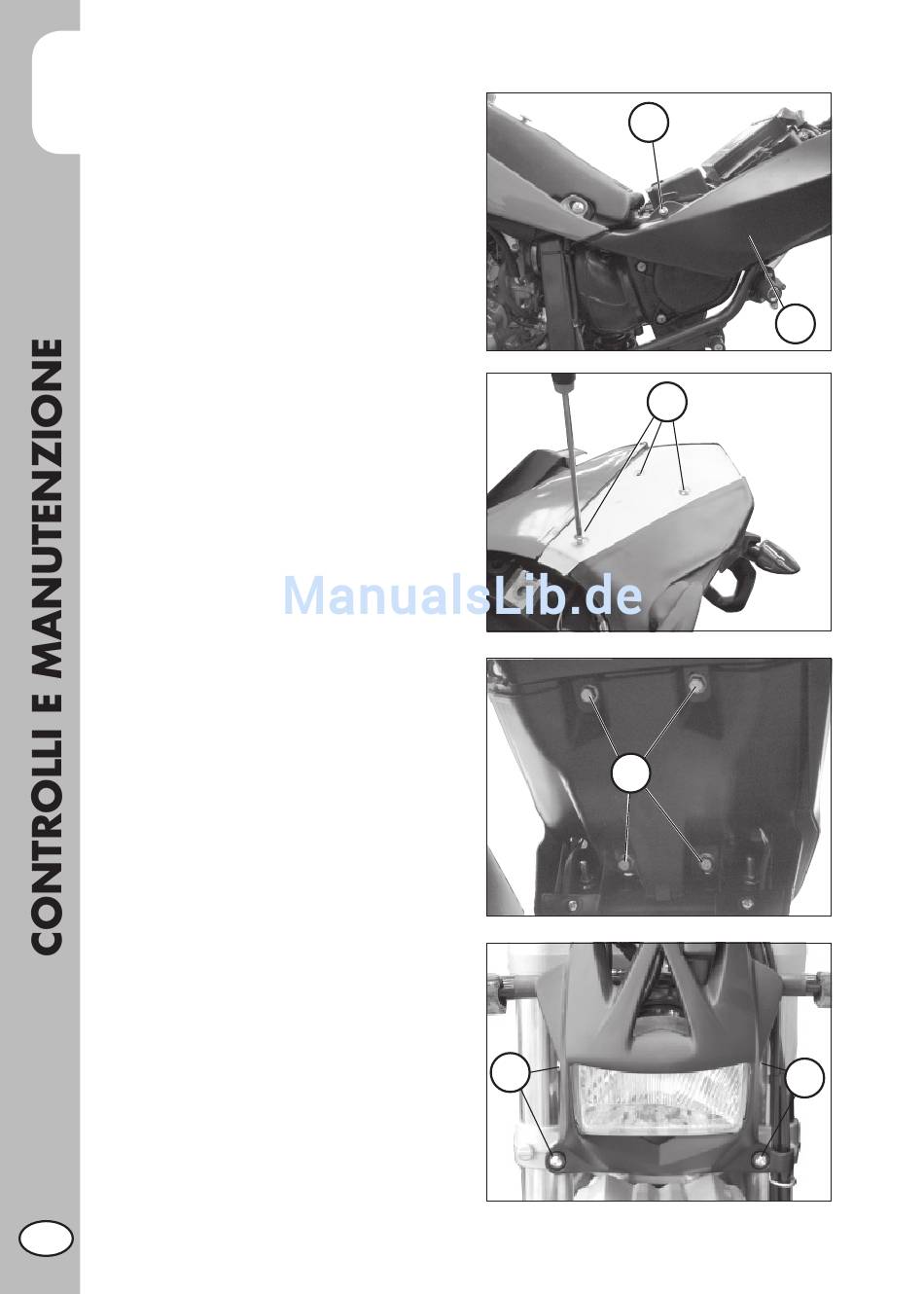

Smontaggio fi ancate posteriori
• Dopo aver rimosso le fi ancatine anteriori
e i maniglioni è possibile procedere allo
smontaggio delle plastiche posteriori M
svitando i due fi ssaggi laterali N dopo-
diche rimuovere le tre viti O, sfi lare le
fi ancatine sbloccandole dagli incastri.
Smontaggio codino posteriore
• Dopo aver rimosso le fi ncatine posteriori,
svitare le quattro viti P poste sotto il codi-
no.
Smontaggio gruppo ottico
• Per lo smontaggio del gruppo ottico
svitare le quattro viti Q.
I
Q
58
N
M
O
P
Q
