2. FUNKTIONS-MERKMALE

2.1 Funktion Ist-Geschwindigkeit

Diese Information wird immer an den Ziffern
10 ÷ 12 (Abbildung 1 und Abbildung 2)
angezeigt.
Ist als Maßeinheit km/h (Voreinstellung)
gewählt worden, wird das entsprechende
Symbol angezeigt. Mit Druck auf die Taste und
Öffnen des Setup-Menu kann die Maßeinheit
geändert und auf mph eingestellt werden
(Abbildung 2).
Der Wert wird alle 0,5 Sek. aktualisiert.
2.1.1 Geschwindigkeitssensor
Die Instrumentenausrüstung ist, unter Be-
achtung der eingegebenen Rad-Drehzahlim-
pulse, sowohl mit Reed-Sensoren als auch
mit Hallgebern kompatibel. In beiden Fällen
muss sich der Sensor mit Masse schließen.
Eine eventuelle Stromversorgung des Hal-
lgebers kann von Pin #6 (5V liegen nur bei
Schlüssel in Position ON an) am 18-poligen
Kabelstecker entnommen werden.
ANMERKUNG: Bei einem Einsatz von
Reed-Sensoren liegt die 5V-Stromversorgung
auf alle Fälle an Pin #6 am 18-poligen Ka-
belstecker an.

2.2. Gesamt-Fahrtstrecke (TOTAL)

Die Information wird an den Ziffern 1 ÷ 5
zusammen mit der Schrift TOTAL angezeigt
(siehe Abbildung 3).
Der Wert wird nicht löschbar in einem Dau-
erspeicher gespeichert (Aktualisierung der
E2prom nach jedem gefahrenen Kilometer).
Ist kein Wert im Speicher enthalten, wird die
Nummer 00000 angezeigt.

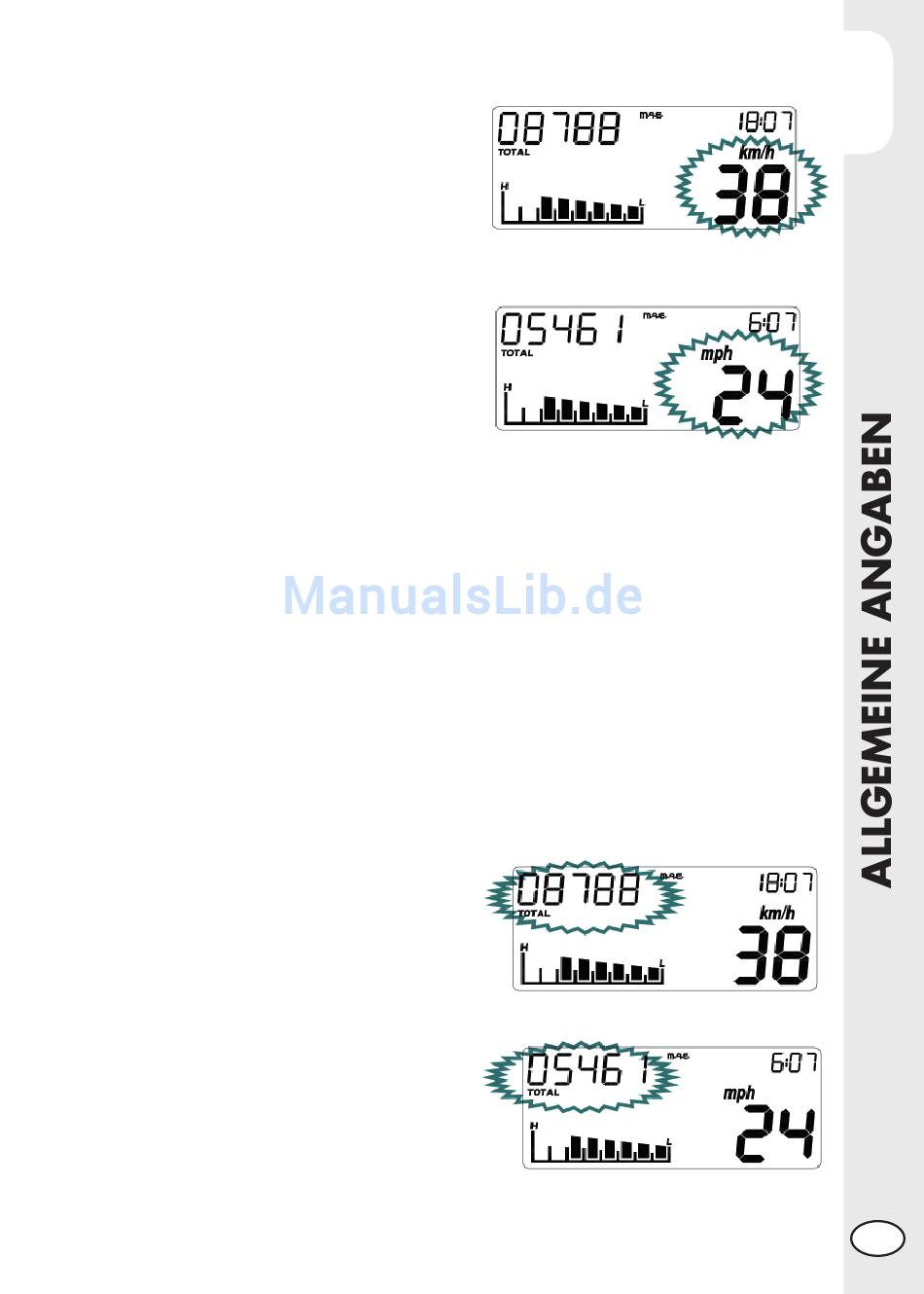

Abbildung 1
Abbildung 2
Abbildung 3
Abbildung 4
