ControlMaster CM10, CM30 und CM50
1 1 1
Universal-Prozessregler, / , / and / DIN 7 Erweiterte Ebene
8 4 2
7.6.3 Startbedingung Sollwert – Aktuelle PV
Die Auswahl der aktuellen PV reduziert die Verzögerung zwischen dem Ende eines Programms und dem Anfang des nächsten
Programms. Der Prozesswert wird als Programmstartpunkt verwendet und der Sollwert wird auf den Prozesswert erhöht. Dies
hat zur Folge, dass sich die Gesamtsegmentzeit ändert und eine konstante Rampensteigung beibehalten wird.
Aktuelle Prozessvariable
Aktuelle Prozessvariable als
als Programmstartebene
Programmstartebene eingefügt
Prozessvariable
eingefügt
Seg. 1
Seg.
2
Seg. 3
Seg. 2 Seg. 3
Seg. 3 Seg. 1
Seg. 1 Seg. 2
Programm-
status
Betrieb
Betrieb Betrieb
Stop Stop
Start Start Start Stop

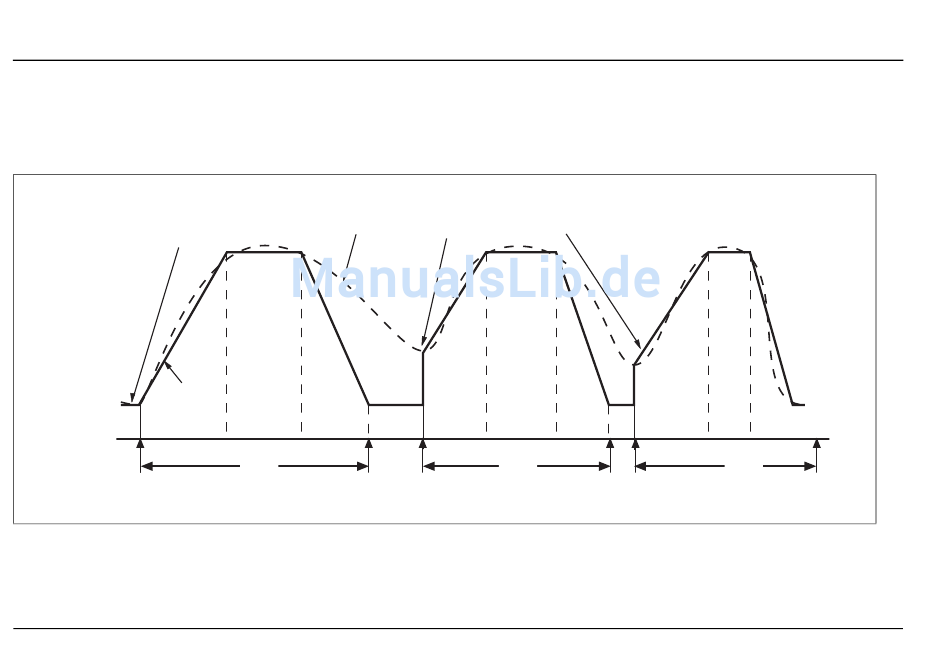

Fig. 7.3 Strom PV
70 IM/CM/S–DE Rev. R
