ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,

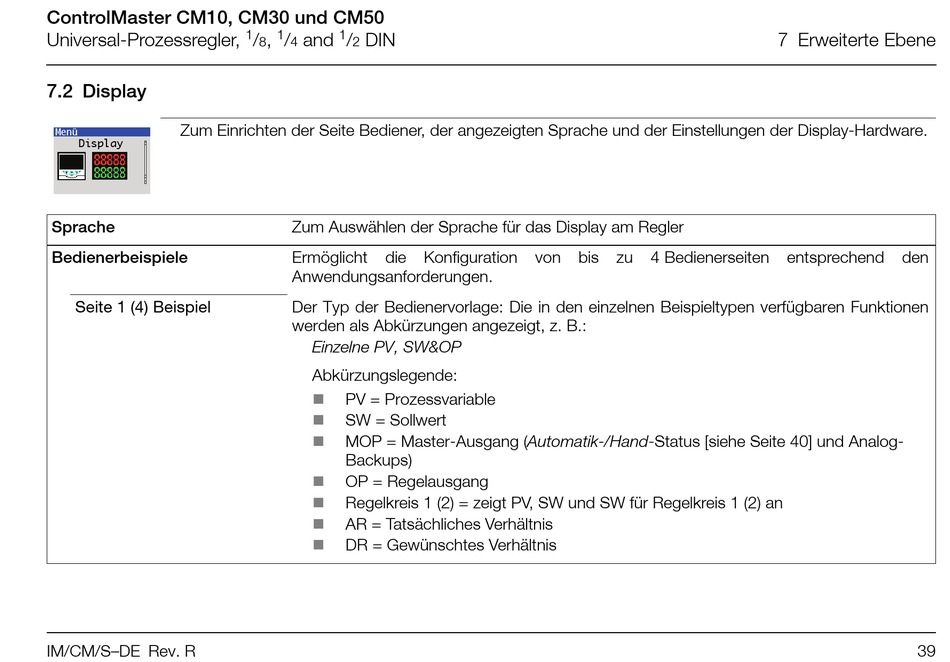

7.2 Display

Zum Einrichten der Seite Bediener, der angezeigten Sprache und der Einstellungen der Display-Hardware.
Menü
Display
Sprache
Bedienerbeispiele
Seite 1 (4) Beispiel
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
Zum Auswählen der Sprache für das Display am Regler
Ermöglicht die Konfiguration
Anwendungsanforderungen.
Der Typ der Bedienervorlage: Die in den einzelnen Beispieltypen verfügbaren Funktionen
werden als Abkürzungen angezeigt, z. B.:
Einzelne PV, SW&OP
Abkürzungslegende:

PV = Prozessvariable

SW = Sollwert

MOP = Master-Ausgang (Automatik-/Hand-Status [siehe Seite 40] und Analog-
Backups)

OP = Regelausgang

Regelkreis 1 (2) = zeigt PV, SW und SW für Regelkreis 1 (2) an

AR = Tatsächliches Verhältnis

DR = Gewünschtes Verhältnis
von bis zu 4 Bedienerseiten
7 Erweiterte Ebene
entsprechend den
39
