ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
CM30 CM50
29
30
Analog-
eingang 3
31
32
Analog-
eingang 4
33
Messumformer-
* Unter Verwendung der internen Messumformer-SVE.
** Wenn es sich bei den Analogeingängen 3 oder 4 um TE-Eingänge handelt, bauen Sie den mitgelieferten
Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der Regler
auf die Verwendung von Eingangsgrößen im Millivoltbereich programmiert ist und der geeignete
Thermoelement-Linearisierer ausgewählt wurde.)
*** Analogeingang 4 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 3 als TE-
Eingang verwendet wird.
**** Bei mA-Eingängen ist zur Sicherstellung des Stromkreisdurchgangs bei ausgeschaltetem Anzeiger wie
abgebildet eine 2V7-Zenerdiode einzubauen.
Hinweis: 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20  betragen.

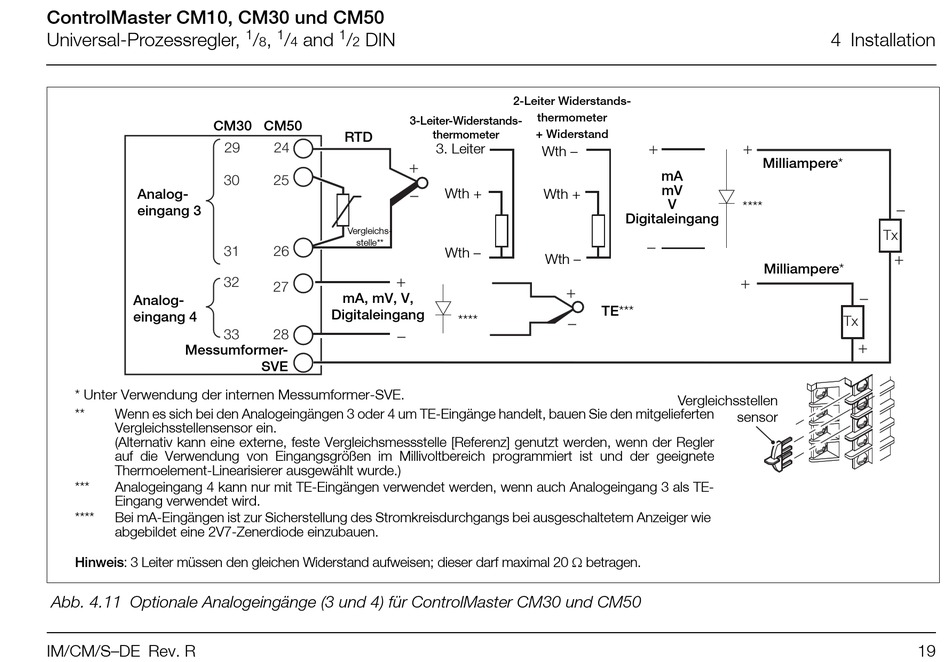

Abb. 4.11 Optionale Analogeingänge (3 und 4) für ControlMaster CM30 und CM50
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
3-Leiter-Widerstands-
RTD
24
+
25
–
Vergleichs-
stelle**
26
+
27
mA, mV, V,
Digitaleingang
28
–
SVE
2-Leiter Widerstands-
thermometer
+ Widerstand
thermometer
3. Leiter
Wth –
Wth + Wth +
Wth –
Wth –
TE***
****
+ +
Milliampere*
mA
mV
V
****
Digitaleingang
–
Milliampere*
+
Vergleichsstellen
sensor
4 Installation
–
Tx
+
–
Tx
+
19
