7.6.1 Rampentypen

Die Inkrementierung des Profilsollwerts kann auf zwei Arten konfiguriert werden: für einen festgelegten Zeitraum oder für eine
bestimmte Anzahl von physikalischen Einheiten pro Stunde.
Startwert
Startwert
Startwert
Startwert
Endwert
Endwert Endwert
Endwert
Rampensteigung
Endwert
Endwert
Rampensteigung
Startwert
Startwert
Seg. 2 Seg. 3
Seg. 1
Seg. 2 Seg. 3
Seg. 1
Zeit
Zeit
Zeit
B – Änderungsrate
A – Zeiteinheiten

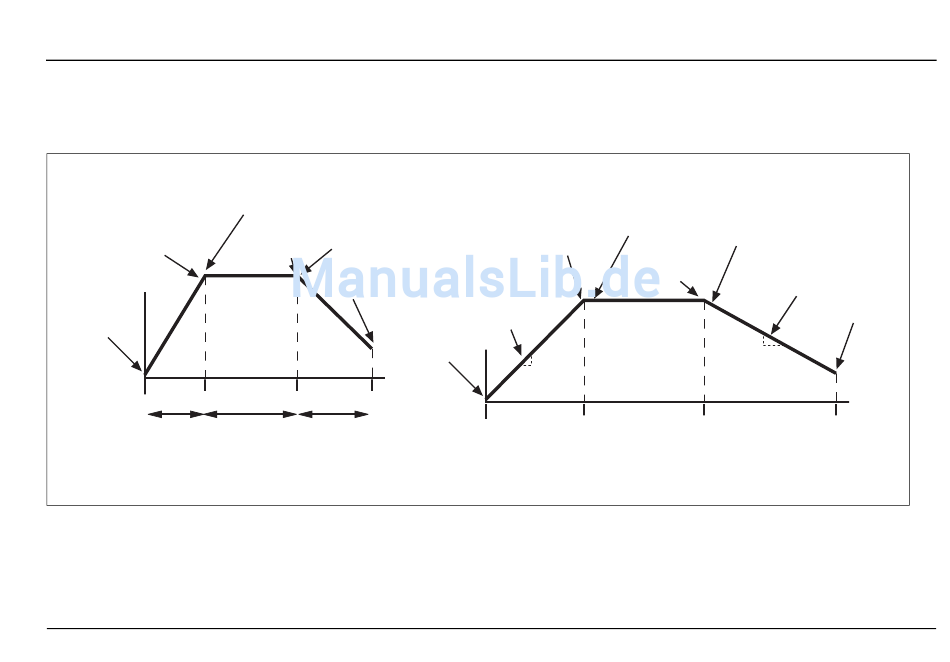

Fig. 7.1 Rampentypen
