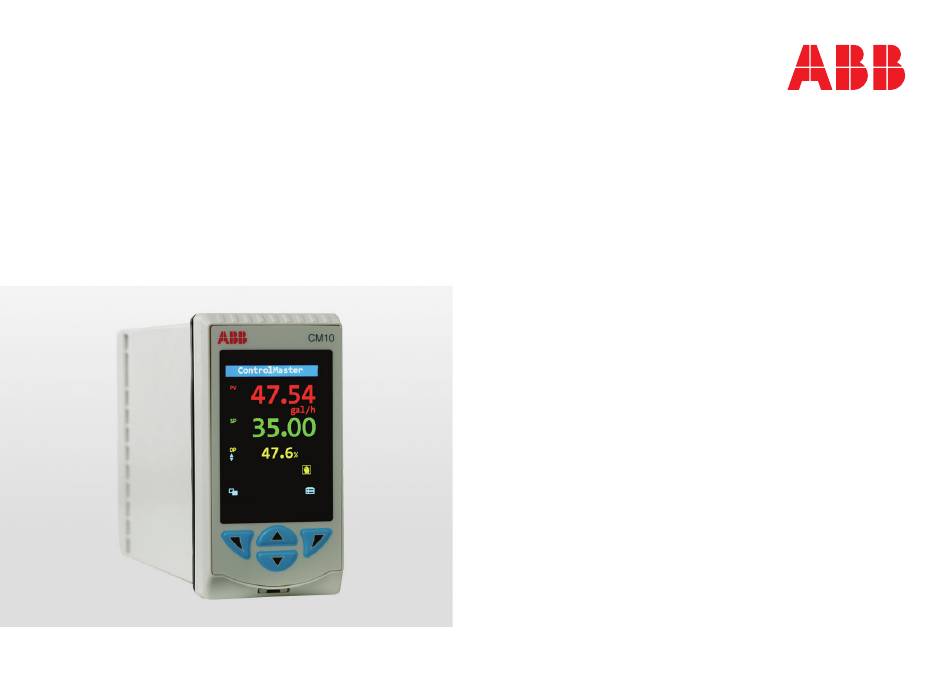

A B B M E S S U N G U N D A N A LY S E | A N W E I S U N G Z U R I N B E T R I E B N A H M E | C I/C M 1 0 - D E R E V. B

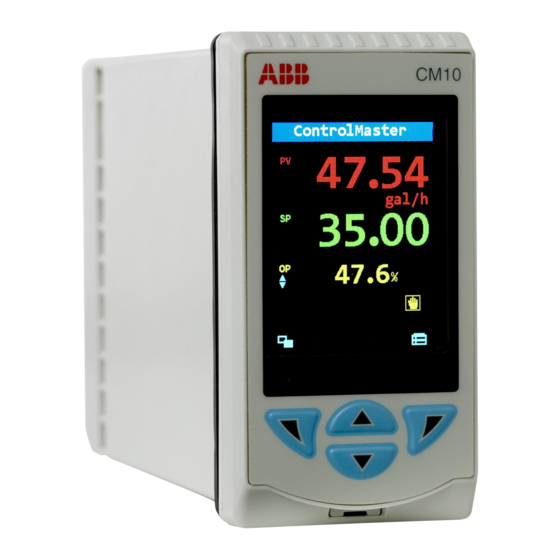

ControlMaster CM10
Universal-Prozessregler, 1/8 DIN
Measurement made easy

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ControlMaster CM10

Inhaltszusammenfassung für ABB ControlMaster CM10

  • Seite 1 A B B M E S S U N G U N D A N A LY S E | A N W E I S U N G Z U R I N B E T R I E B N A H M E | C I/C M 1 0 - D E R E V. B ControlMaster CM10...

  • Seite 2: Weitere Informationen

    Weitere Informationen Weitere Veröffentlichungen zum ControlMaster CM10 stehen zum kostenlosen Download bereit unter: www.abb.com/measurement Oder Sie erhalten Sie durch Scannen dieses Codes: Suchen Sie nach den folgenden Begriffen, oder klicken Sie darauf: Datenblatt ControlMaster CM10 DS/CM10-DE Universal-Prozessregler, 1/8 DIN Bedienungsanleitung (Grundfunktionen)

  • Seite 3: Inhaltsverzeichnis

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Inhalt Gesundheit und Sicherheit ........4 Elektrische Anschlüsse ..........13...

  • Seite 4: Gesundheit Und Sicherheit

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B Gesundheit und Sicherheit Dokumentsymbole Sicherheitsvorkehrungen...

  • Seite 5: Potenzielle Gefahrenquellen

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Potenzielle Gefahrenquellen Sicherheitsbestimmungen Elektrik...

  • Seite 6: Gesundheit Und Sicherheit

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B …1 Gesundheit und Sicherheit ...Entsorgung des Geräts Symbole ABB ist stets darum bemüht zu gewährleisten, Nachfolgend sind die Symbole, mit denen dieses dass von seinen Produkten ausgehende Gefahren Produkt gekennzeichnet ist, dargestellt: für die Umwelt so weit wie möglich minimiert...

  • Seite 7: Beschränkung Der Verwendung Gefährlicher Stoffe (Restriction Of Hazardous Substances, Rohs)

    Stoffen, die bei der Herstellung von Elektro- und Elektronikgeräten verwendet werden. Zurzeit erstreckt sich der Geltungsbereich der RoHS-Richtlinie nicht auf Überwachungs- und Kontrollinstrumente. ABB hat sich jedoch entschlossen, die Empfehlungen der Richtlinie als Richtlinie für alle zukünftigen Produktdesigns und den Komponenteneinkauf zu übernehmen.

  • Seite 8: Technische Daten

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B 2 Technische Daten Mechanische Daten Eingänge/Ausgänge...
  • Seite 9 C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Digitaleingänge/-ausgänge Zulassungen, Zertifizierungen und allgemeine Sicherheit...

  • Seite 10: Installation

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B 3 Installation •...

  • Seite 11: Einbau

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Einbau 20 (0.8) ControlMaster CM10 ist zur Schalttafelmontage 121 (4.8) 50 (2.0) bestimmt.
  • Seite 12 C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B …3 Installation Erläuterungen zu Abbildung 4: Setzen Sie eine Spannklammer...

  • Seite 13: Elektrische Anschlüsse

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B 4 Elektrische Anschlüsse WARNUNG •...

  • Seite 14: Zugang Zu Den Anschlussklemmen

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B …4 Elektrische Anschlüsse HINWEIS Zugang zu den Anschlussklemmen...
  • Seite 15 C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Rückansicht Standardanschlüsse Optionskarte 1...

  • Seite 16: Standard-Analogeingänge (1 Und 2)

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B …4 Elektrische Anschlüsse Standard-Analogeingänge (1 und 2) 2-Leiter Widerstands-...

  • Seite 17: Bedientasten

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B 5 Bedientasten Die Bedienung erfolgt über die Tasten an der Die Tastenfunktionen für die Reglerauflage werden...

  • Seite 18: Menüs Auf Der Bedienerebene

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B 6 Menüs auf der Bedienerebene Die Menüs auf Bedienerebene können verwendet werden, um Sollwerte und Ausgänge einzustellen, Sollwerte auszuwählen, die Ansicht auszuwählen und um in den...

  • Seite 19: Zugriffsebenen Und Sicherheitsoptionen

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B 7 Zugriffsebenen und Sicherheitsoptionen Die Menüs auf Zugriffsebene werden für den Zugriff auf die Menüs Standard und Zugriffsebene...

  • Seite 20: Diagnosemeldungen

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B 8 Diagnosemeldungen Der Regler zeigt Diagnosemeldungen zu Bei Erkennung eines Diagnosezustands werden das...
  • Seite 21 C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Nummer/ Mögliche Ursache Maßnahmenvorschlag...
  • Seite 22 C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B ...8 Diagnosemeldungen Nummer/ Mögliche Ursache...
  • Seite 23 C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Nummer/ Mögliche Ursache Maßnahmenvorschlag...

  • Seite 24: Gerätemenüs

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B 9 Gerätemenüs Standardebene Erweiterte Ebene...
  • Seite 25 C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Menü...

  • Seite 26: Prozessalarm

    C O N T R O L M A S T E R C M 1 0 | U N I V E R S A L- P R OZ E S S R E G L E R , 1/8 D I N | C I/C M 1 0 - D E R E V. B …9 Gerätemenüs ...Erweiterte Ebene Menü...

  • Seite 27: Geräteinfo

    C O N T R O L M A S T E R C M 1 0  |  U N I V E R S A L- P R OZ E S S R E G L E R ,  1/8 D I N   |  C I/C M 1 0 - D E  R E V.   B Menü...
  • Seite 28 Vorankündigung vor. Vervielfältigung, Bekanntgabe an Dritte oder Bei Bestellungen gelten die vereinbarten Verwendung des Inhaltes, auch auszugsweise, detaillierten Angaben. ABB übernimmt keinerlei ist ohne vorherige schriftliche Zustimmung Verantwortung für eventuelle Fehler oder durch ABB verboten. Unvollständigkeiten in diesem Dokument.
