ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
Die Bedientasten für ControlMaster CM30 und CM50 sind in Abb. 3.3 dargestellt.
A B

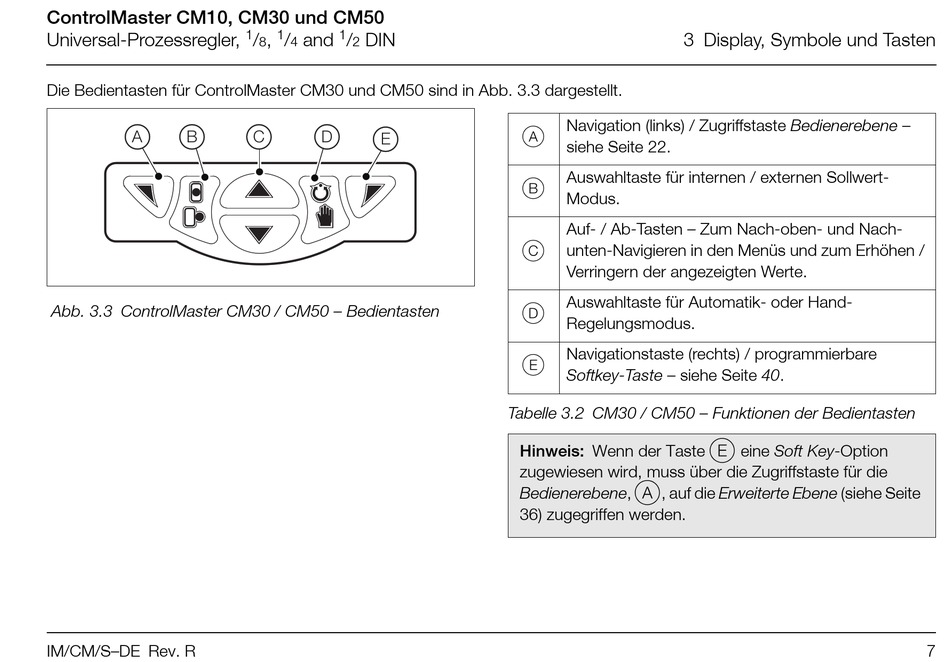

Abb. 3.3 ControlMaster CM30 / CM50 – Bedientasten
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2
C D
E
3 Display, Symbole und Tasten
Navigation (links) / Zugriffstaste Bedienerebene –
A
siehe Seite 22.
Auswahltaste für internen / externen Sollwert-
B
Modus.
Auf- / Ab-Tasten – Zum Nach-oben- und Nach-
C
unten-Navigieren in den Menüs und zum Erhöhen /
Verringern der angezeigten Werte.
Auswahltaste für Automatik- oder Hand-
D
Regelungsmodus.
Navigationstaste (rechts) / programmierbare
E
Softkey-Taste – siehe Seite 40.
Tabelle 3.2 CM30 / CM50 – Funktionen der Bedientasten
Hinweis: Wenn der Taste E eine Soft Key-Option
zugewiesen wird, muss über die Zugriffstaste für die
Bedienerebene, A, auf die Erweiterte Ebene (siehe Seite
36) zugegriffen werden.
7
