ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Standard
Rglkr 1 Zeitprop.
Zykluszeit 1(2)
Alarm 1 (8)
Schaltpunkt
IM/CM/S–DE Rev. R
1 1 1
/ , / and / DIN
8 4 2

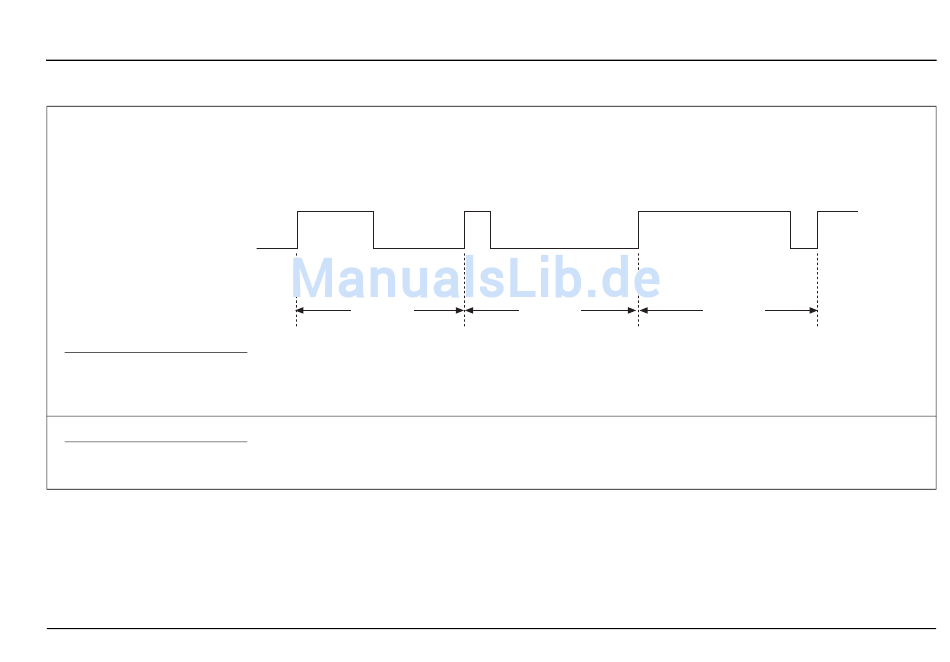

Die Aktivzeit des Ausgangsimpulses ist proportional zum Wert des Reglerausgangs. Bei einer
Reglerausgangsgröße von 100 % ist der Impuls über die gesamte Zykluszeit aktiv.
Hinweis: Nur verfügbar, wenn Ausgangstyp auf Zeitproportional oder Getrennte Ergeb.
eingestellt ist (und ein Ausgang ein Relais oder ein Digitalausgang ist) – siehe Seite 36.
5 s 5 s
Ausgang 50 %
Zykluszeit
= 10 s
Die bei zeitproportionalen Ausgängen zu verwendende Zykluszeit.
Bei getrennten Ergebnissen gilt die Zykluszeit 1-Einstellung für Ausgang 1 und die Zykluszeit 2-
Einstellung für Ausgang 2.
Der Alarmschaltpunkt in physikalischen Einheiten. Details zu den Parametern finden Sie unter
Prozess Alarm (Seite 64).
1 s 9 s
Ausgang 10 %
Zykluszeit
= 10 s
6 Standardebene
9 s 1 s
Ausgang 90 %
Zykluszeit
= 10 s
